NEMA17步进电机安装固定支架层结构

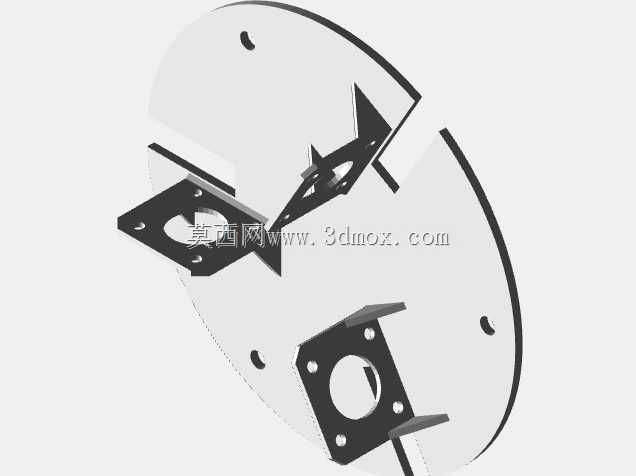

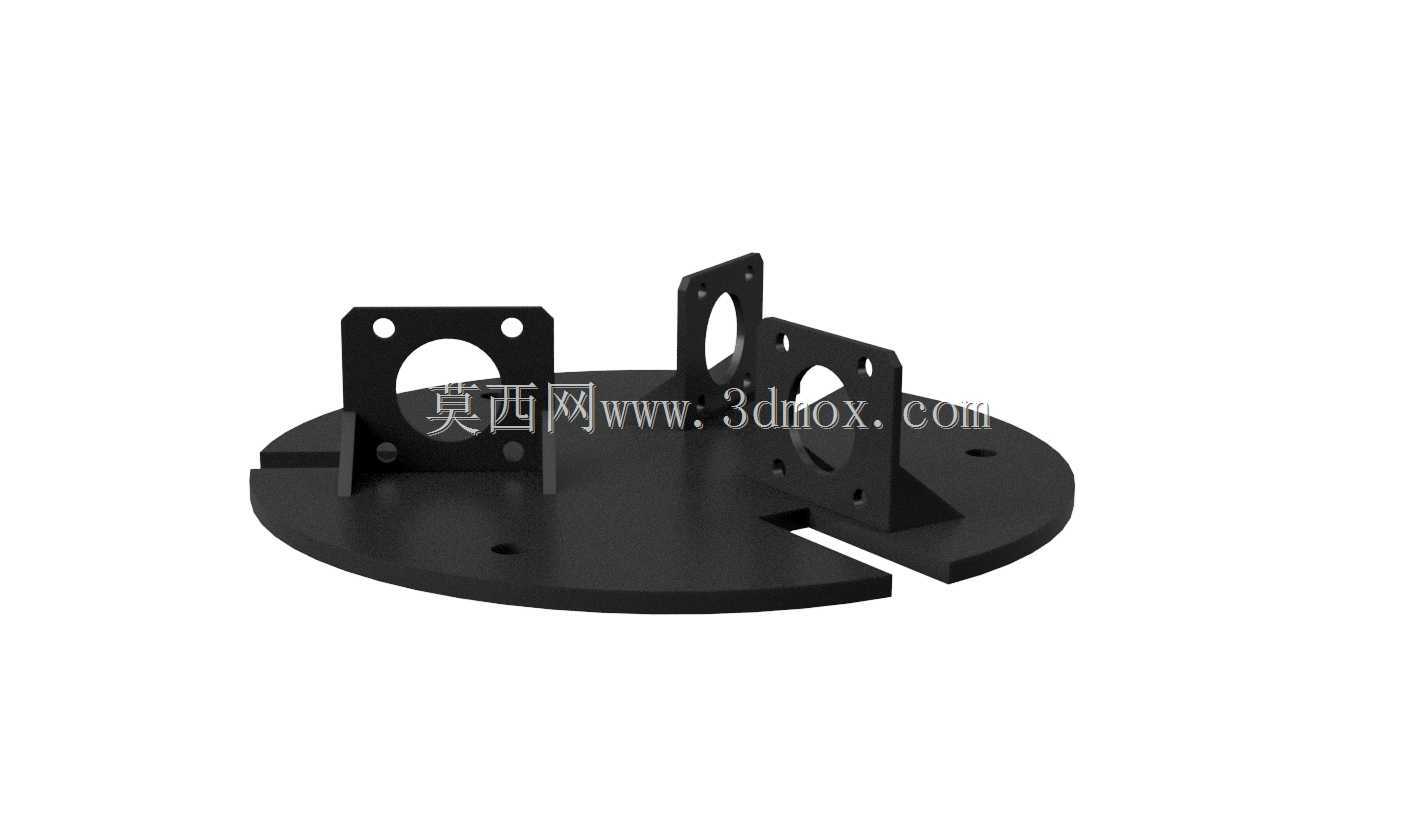

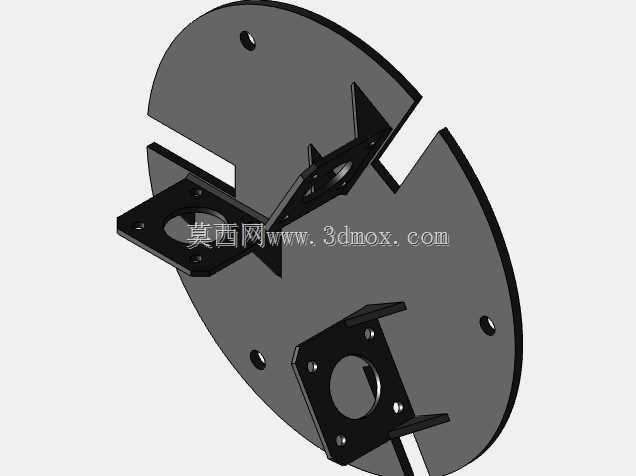

　　在桌面级拾取放置类机器人的顶部执行端布局设计中，多步进电机的同轴度与安装刚性一直是影响末端定位精度的核心因素，这款针对NEMA17规格步进电机设计的支架层结构，正是为解决多电机并排安装时的定位偏差、固定强度不足问题开发的结构件。从实际应用场景来看，这类支架层多用于小型桌面机器人、3D打印设备运动轴、小型自动化分拣模组的动力端安装位，尤其是需要在同一安装平面固定多台42系列步进电机的紧凑布局场景，传统的单电机独立支架会存在安装基准不统一、累计装配误差大的问题，而一体化的层式支架可以通过统一的加工基准面，将多台电机的输出轴同轴度、端面平行度误差控制在装配要求范围内。

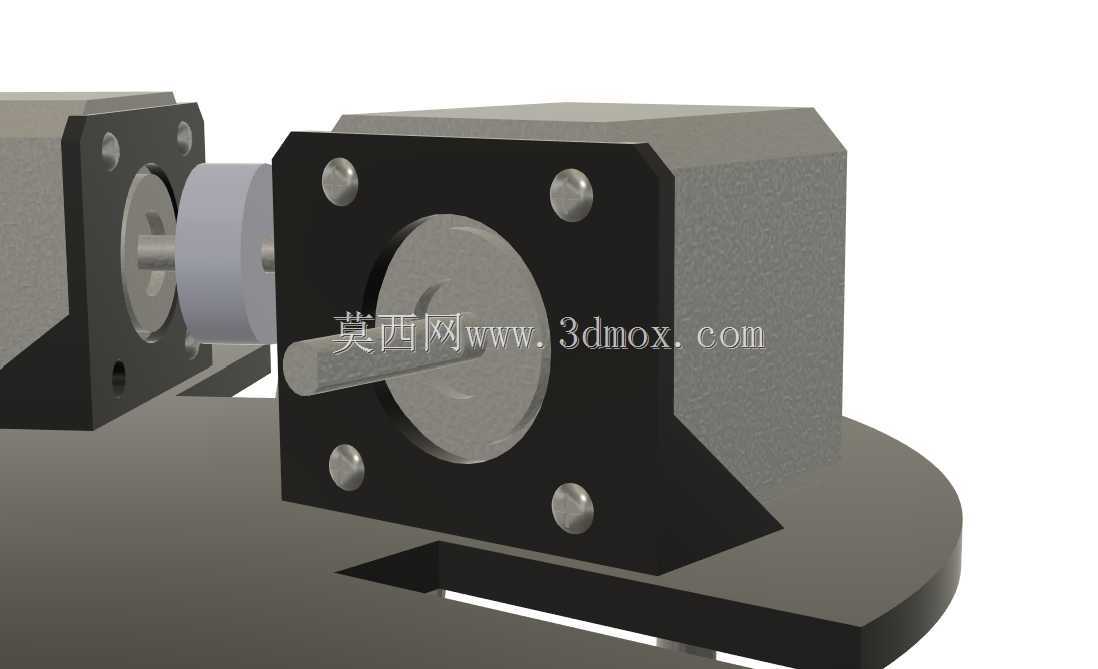

　　从功能特性上看，这款支架层采用一体化板式承载结构，每个电机安装位都预留了对应NEMA17电机的标准安装孔位，孔位间距严格匹配42步进电机的31mm安装孔距标准，四个固定孔位做了沉头处理，安装时螺钉头部可以完全沉入支架平面，不会突出平面干涉电机本体或者上层结构的装配。支架与电机接触的定位面做了铣平处理，平面度控制在0.05mm以内，能够保证电机安装后输出轴与支架平面的垂直度，避免电机轴受径向力导致的轴承磨损、运行抖动问题。支架层的整体厚度根据承载需求做了针对性设计，在单台电机保持0.4N·m输出扭矩的运行工况下，支架不会出现共振形变，有效降低电机运行时的振动传导，提升整个运动机构的运行稳定性。

　　设计思路上，这款支架层优先考虑了装配的便捷性与后期维护的便利性，每个电机安装位都预留了足够的电机轴穿出空间，同时在支架的侧边预留了走线缺口，电机的动力线、编码器线可以通过缺口规整排布，避免运动过程中线缆与传动部件发生干涉。支架层的底部设计了定位凸台，能够与下层的安装基板快速定位，装配时不需要反复调整位置，只需要通过凸台卡入基板的定位槽，就可以完成整个支架层的初定位，再通过周边的固定螺钉完成锁紧，大幅降低装配时的调校时间。针对多电机并排安装的需求，支架层上的三个电机安装位保持统一的中心高度，输出轴的中心距严格匹配传动机构的设计尺寸，不管是同步带传动还是联轴器直连，都不需要额外调整轴的对齐度。

　　从安装边界与尺寸适配来看，这款支架层的整体外轮廓尺寸适配小型桌面设备的顶部安装空间，不会占用过多的设备内部空间，安装孔位的布局兼容常见的铝型材安装基准，可以直接固定在2020或者3030规格的铝型材框架上，不需要额外加工转接板。每个电机安装位的沉头孔适配M3规格的内六角螺钉，螺钉拧入深度控制在4-6mm，既可以保证足够的锁紧力，又不会因为拧入过深顶穿电机端盖造成电机内部损坏。支架层的边缘做了倒角处理，没有尖锐的毛刺，装配过程中不会划伤操作人员或者线缆表皮。在实际项目验证中，通过这款支架层固定三台NEMA17步进电机后，机器人顶部拾取机构的重复定位精度可以控制在0.1mm以内，连续运行72小时没有出现支架松动、电机移位的问题，完全满足小型拾取放置机器人的运行工况要求。同时这款支架的结构也适配3D打印加工的工艺要求，不需要额外的支撑结构就可以完成打印制作，小批量打样验证时的加工成本低、制作周期短，非常适合原型机开发阶段的快速迭代验证，在结构调整时只需要修改对应位置的孔位或者轮廓尺寸，就可以快速适配不同的电机布局需求。
