带光线追踪功能的微型移动机器人结构

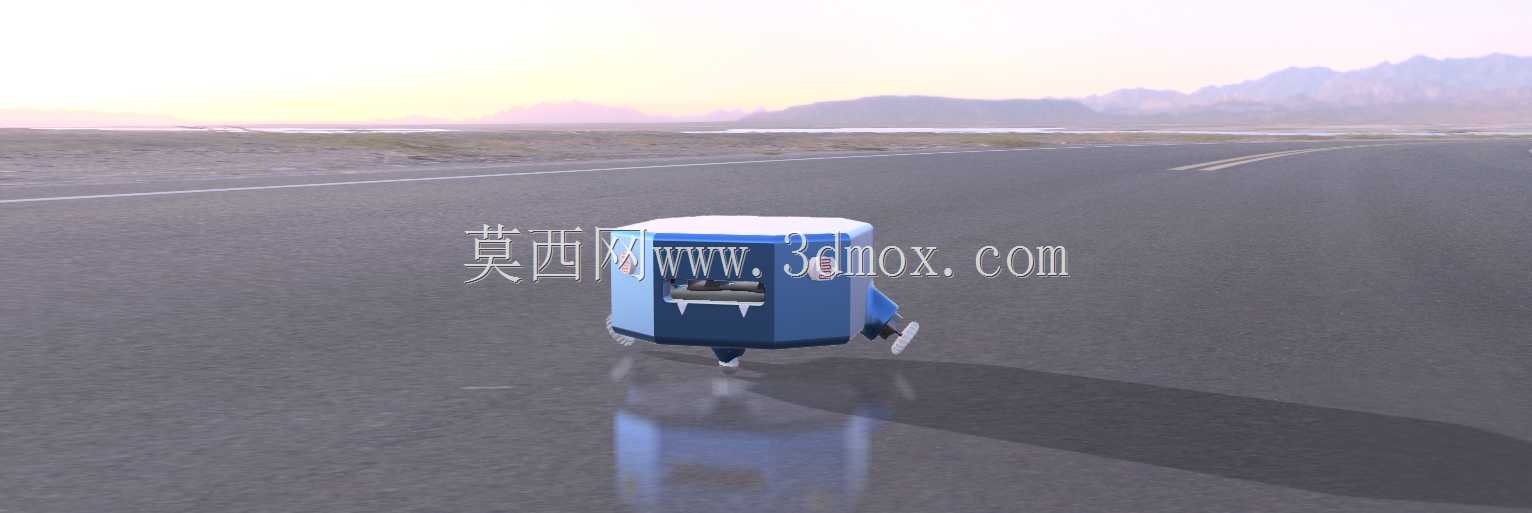

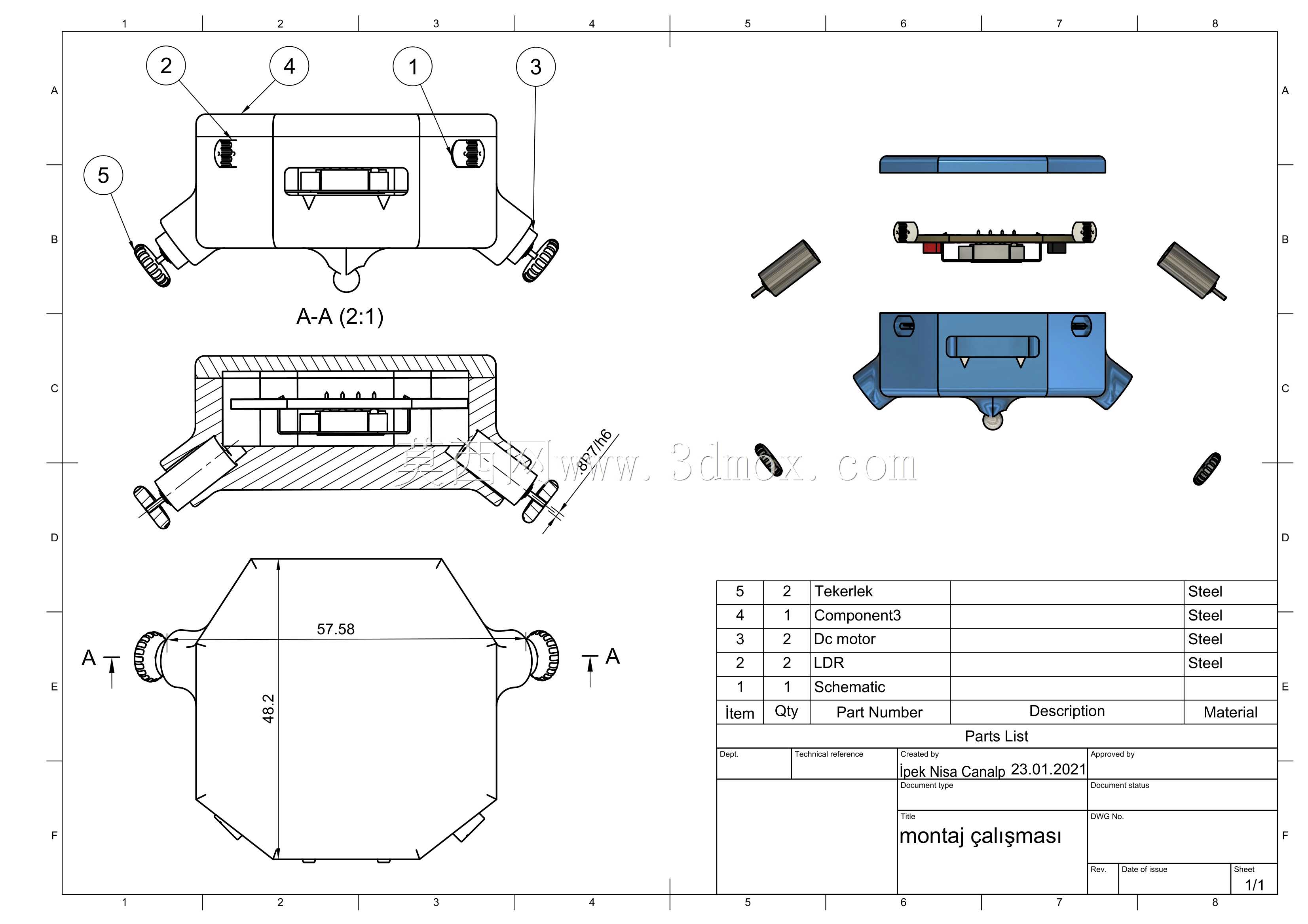

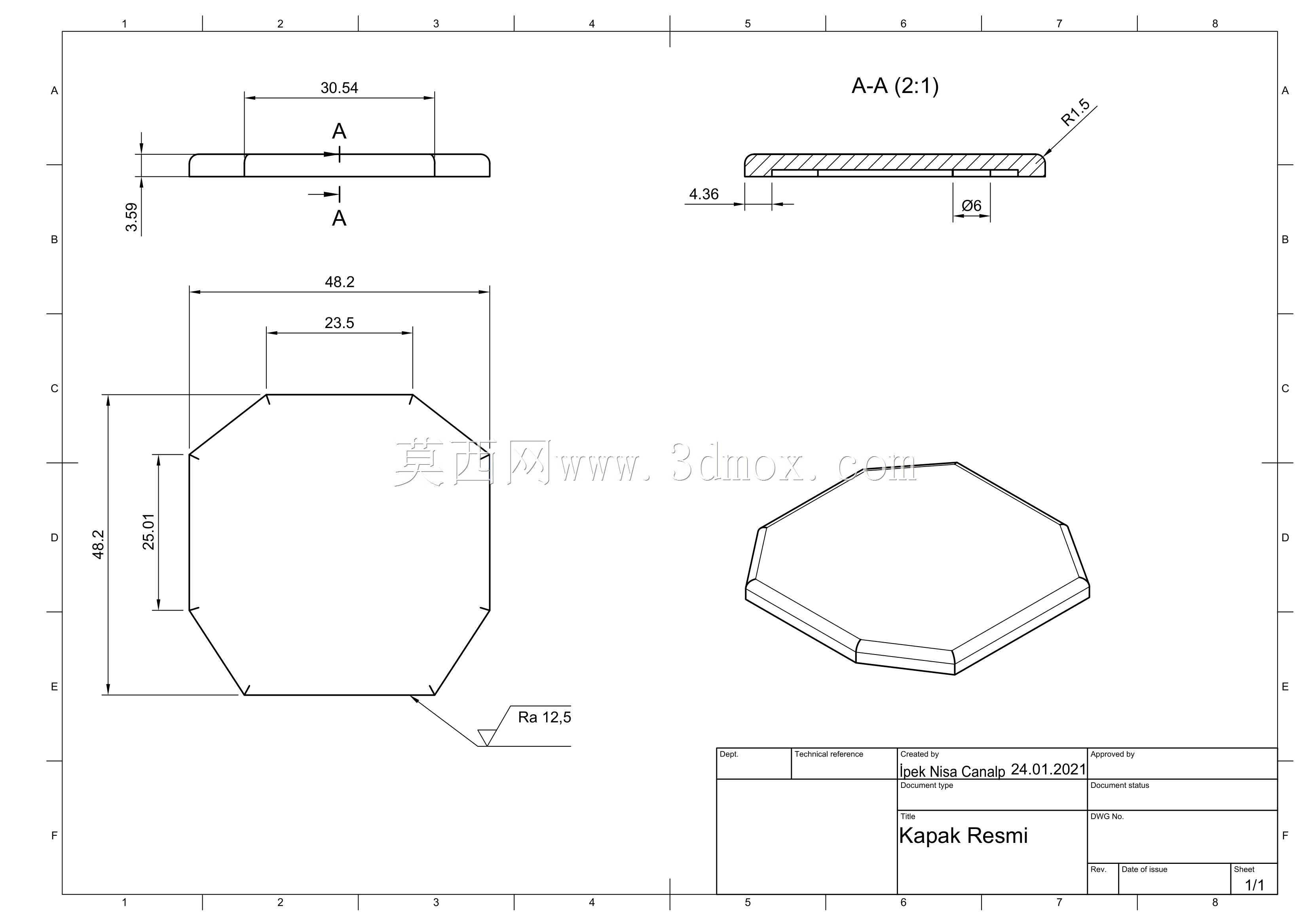

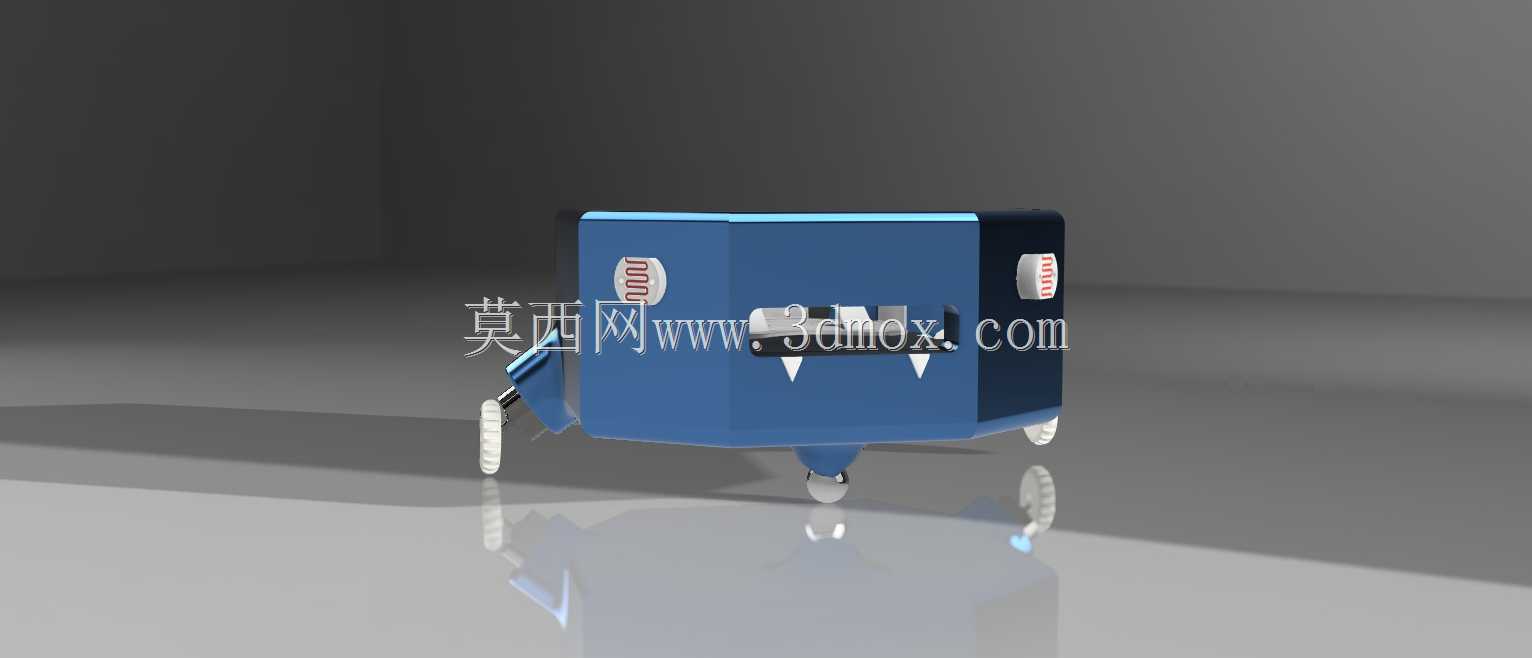

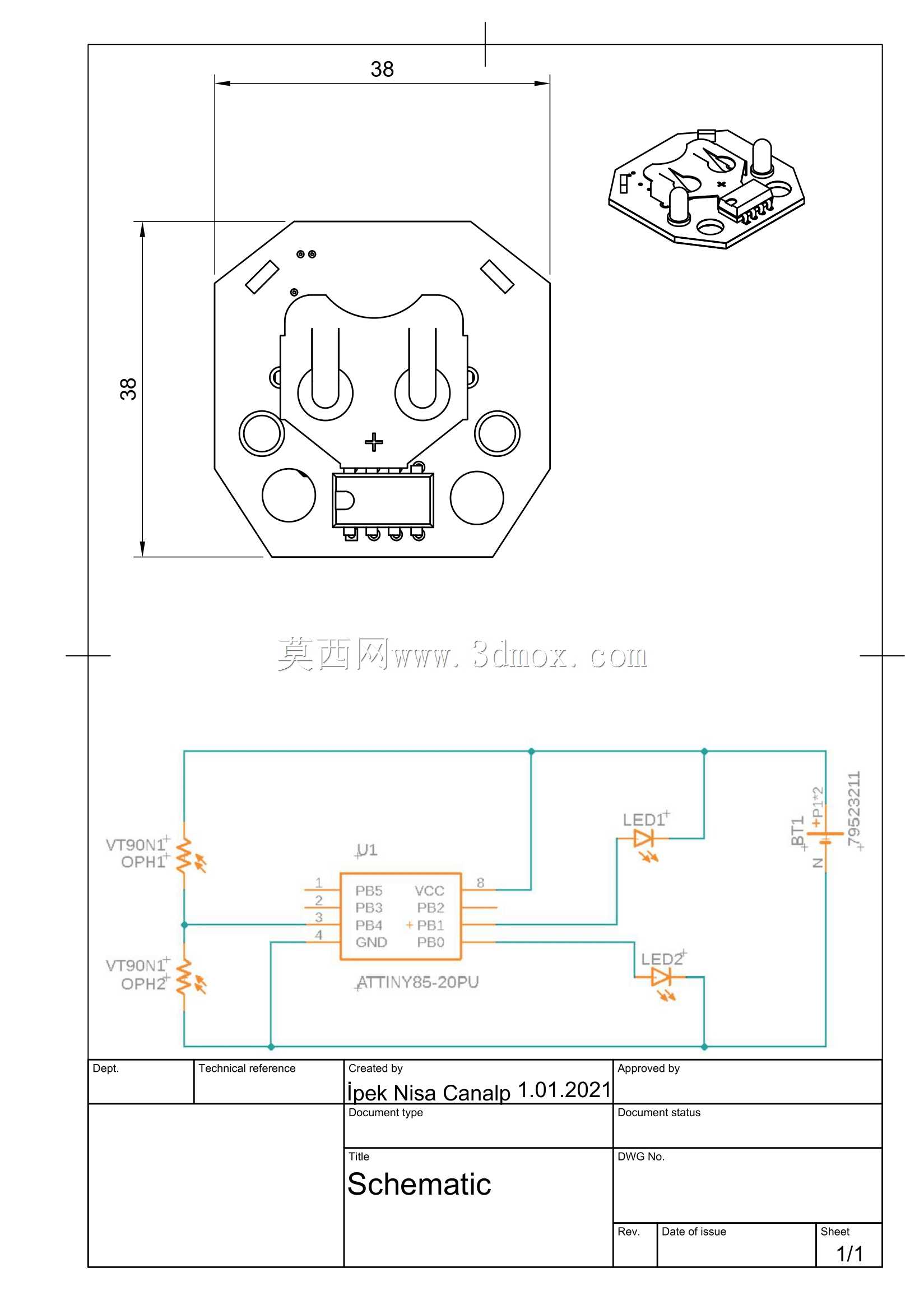

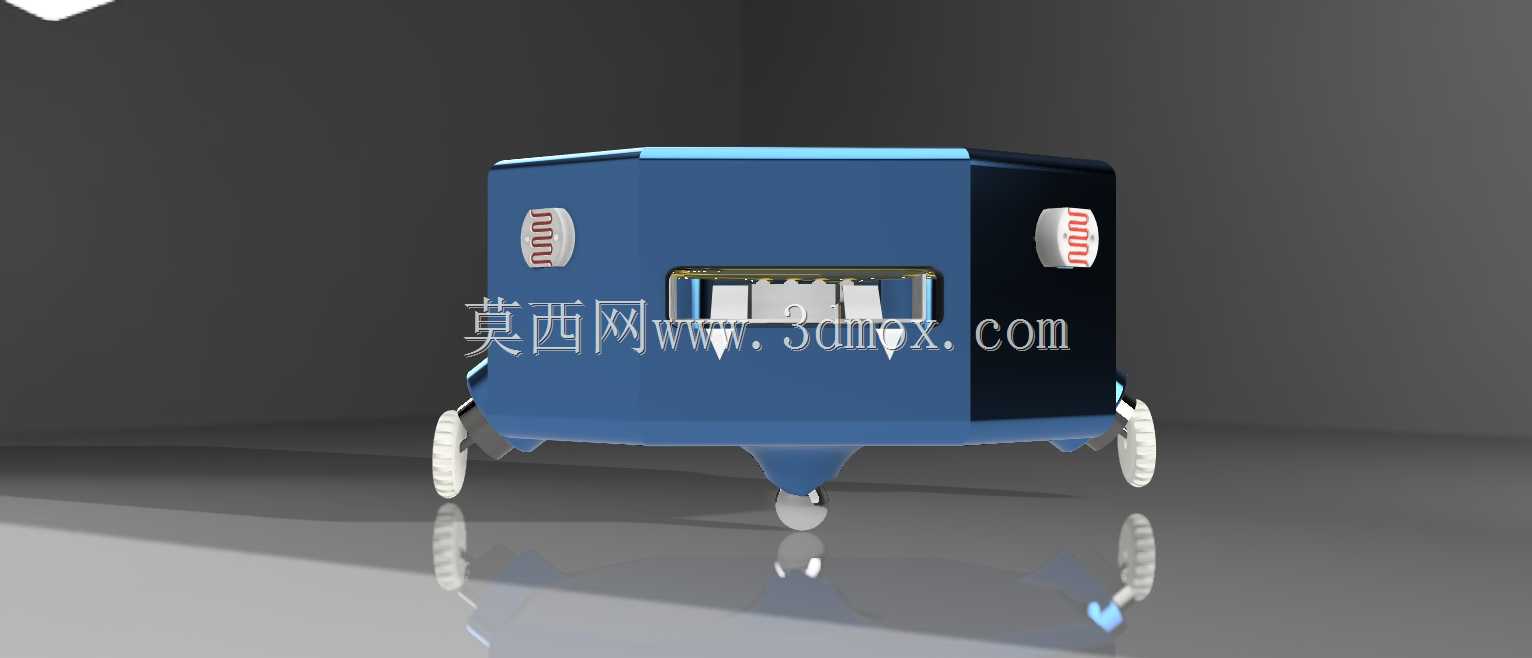

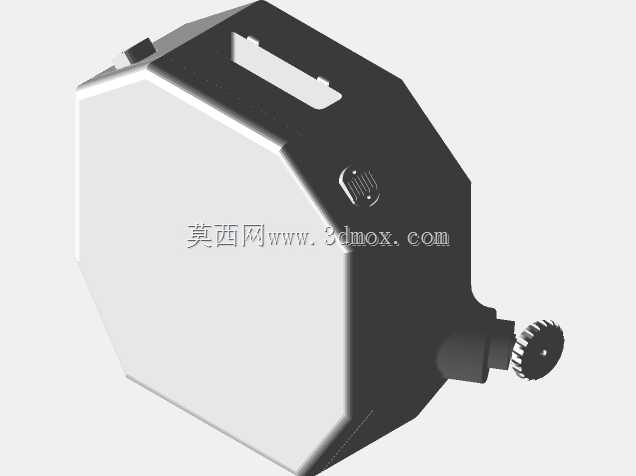

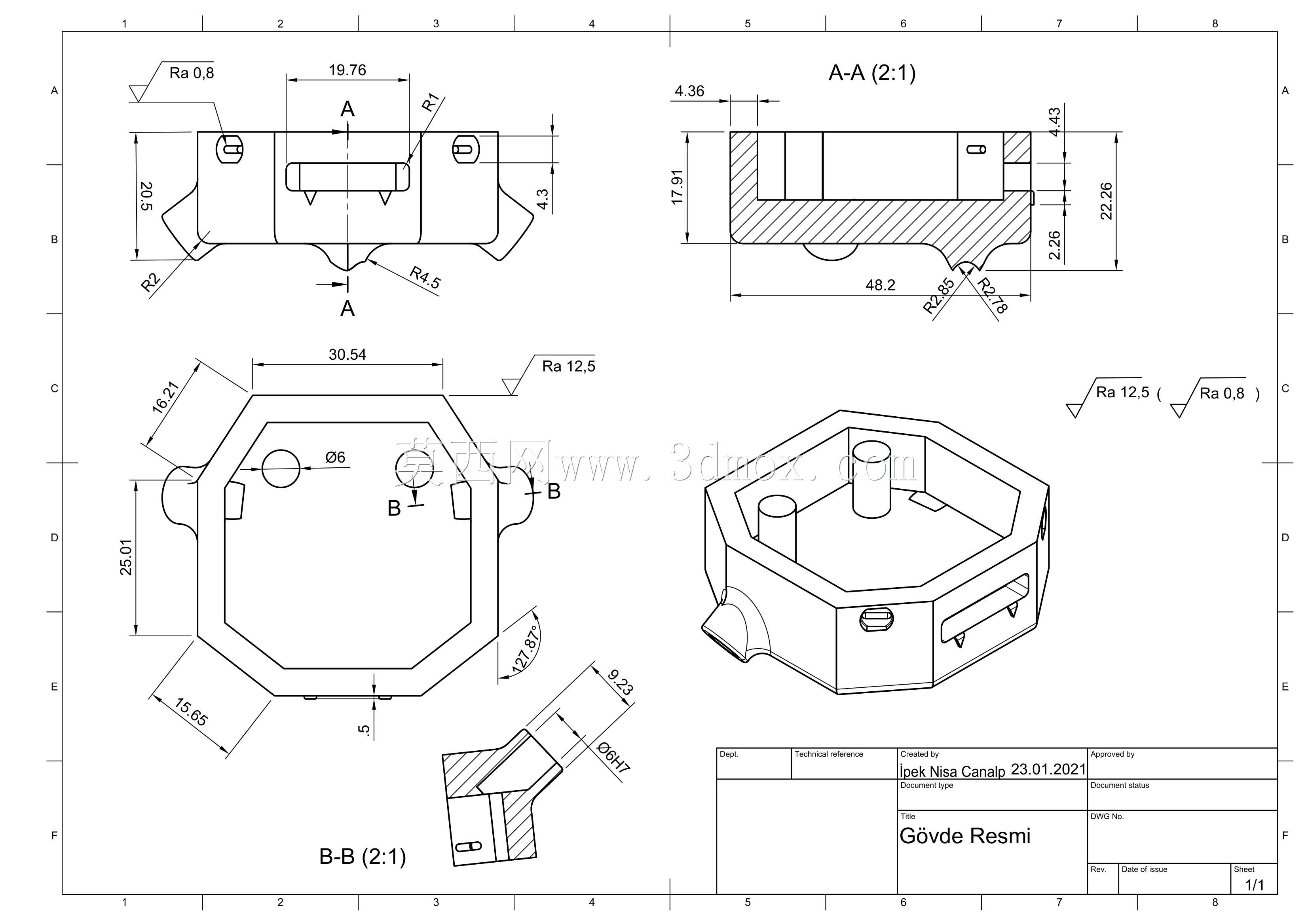

这款微型移动装置的设计初衷，是面向实验室光线分布测试、小型展项互动导览、弱光环境定向巡检这类对设备体积有严格限制的场景，在做结构方案的时候，首先要解决的是小尺寸空间内的传感布局、行走稳定性与内部器件排布的平衡问题。从外形尺寸来看，整机三维边界为66749mm×25772mm×50165mm，这个尺寸参数是在确定内部两个ldr传感器安装位置、行走轮组布局、电池与控制板安装空间后反复校核得出的，既保证了所有功能器件有足够的安装余量，也避免了多余的结构冗余增加整机重量。行走部分采用了三点支撑结构，前部设置一个万向辅助轮，后部两侧为驱动轮，这种布局在小尺寸移动设备上的优势很明显，转向时不需要复杂的差速控制算法就能实现小半径转向，同时在不平整的微小台面上也能保证三个支撑点始终接触接触面，不会出现侧翻或者驱动轮悬空打滑的问题，轮组的安装位置特意做了下沉式设计，轮体上端藏入机身壳体内部，进一步压缩了整机的高度尺寸。传感部分的两个ldr传感器分别布置在机身左右两侧的对称位置，外壳上对应位置开有格栅状的透光窗口，这种设计一方面可以避免环境杂散光直接照射传感器造成检测误差，另一方面格栅结构也能对传感器起到物理防护作用，防止移动过程中细小杂物磕碰损坏传感元件，两个传感器的检测角度经过调校，能够分别感知左右方向的光线强度差，控制板通过比对两个传感器的反馈信号调整两侧驱动轮的转速，实现整机朝着光线强度更高的方向移动，完成光线追踪的功能。机身主体采用近似方形的壳体结构，侧面预留了检修开口，日常调试或者更换内部元件的时候不需要完全拆开整机外壳，只需要打开侧方的盖板就能接触到核心控制与传感部件，壳体的边角位置全部做了圆弧过渡处理，既避免了尖锐边角在移动过程中刮碰到周边的物体，也能在发生轻微碰撞时分散冲击力，保护内部的精密器件。在做内部布局的时候，特意将重量较大的电池模块布置在整机重心偏下的位置，降低整机的重心高度，提升移动过程中的稳定性，控制板固定在电池上方的支架上，与传感模块的接线距离尽可能缩短，减少线路传输过程中的信号干扰，所有内部走线都沿着壳体内部的走线槽布置，避免轮组运动过程中剐蹭线路造成磨损短路。这类微型寻光装置不需要复杂的导航算法，仅通过光线传感比对就能实现定向移动，在教学演示场景中可以作为嵌入式控制、传感应用的实训载体，在商用展项中可以搭配灯光装置实现互动效果，在工业场景中也能经过防护改装后，用于设备内部狭小空间的光源位置排查、光线泄漏点检测等工作，结构上预留的扩展安装位也可以根据实际需求加装不同的功能模块，拓展更多的应用场景。
