直流宽压输入12V升降压电源转换模块

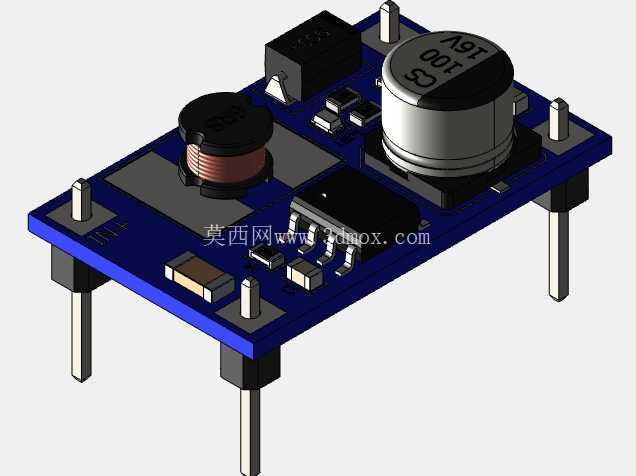

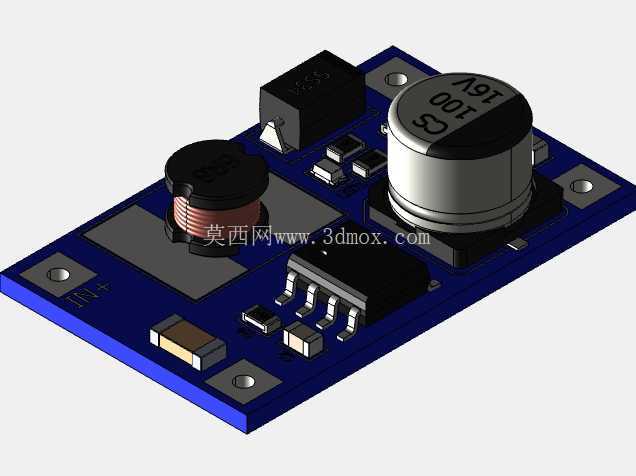

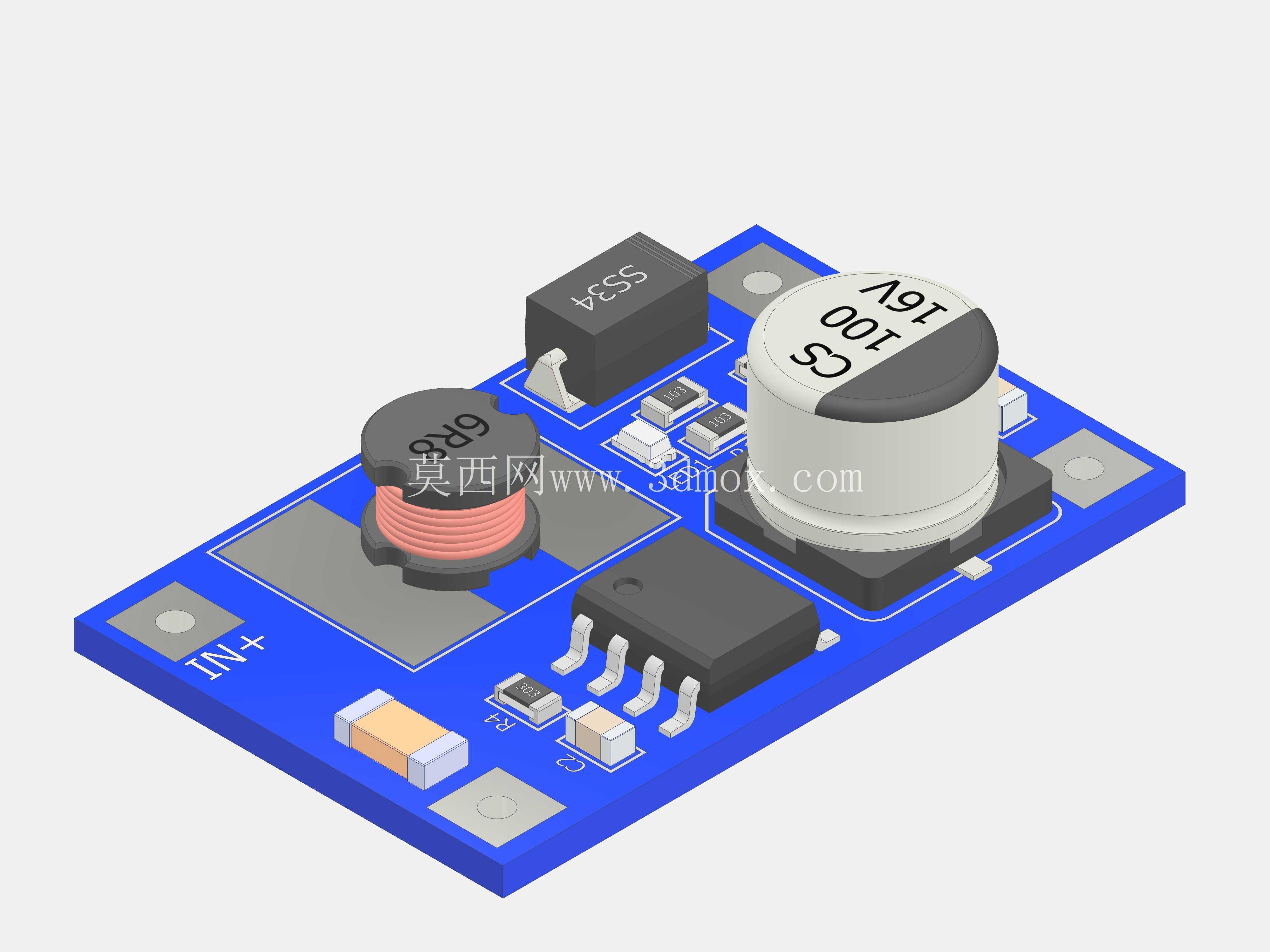

　　在嵌入式开发、小型便携电子设备改装、户外低压供电系统搭建的场景里，经常会遇到输入电压波动范围大，却需要稳定12V输出给后端负载供电的情况，这款升降压转换模块就是针对这类需求设计的硬件单元。从板级布局来看，模块采用单层PCB布线，功率回路做了最短路径优化，大电流走线上做了露锡加厚处理，降低大负载下的线路压降与发热问题。输入端预留了IN+标识的焊盘，适配常规2.54mm间距的接线端子或者直接焊线的安装方式，输入端的滤波电容靠近入口布置，能够第一时间滤除输入线路上的尖峰杂波，避免前端供电的纹波干扰影响转换效率。功率电感选用了屏蔽式绕线电感，相比开放式电感能够降低漏磁对周边敏感器件的电磁干扰，适合用在对EMC有一定要求的小型通讯设备、传感节点供电场景里。输出端的大体积电解电容做了低位布置，电容本体高度控制在12mm以内，不会在安装时和上层结构件产生干涉，整板的元器件最高高度差控制在8mm范围内，能够适配狭窄的设备内部安装空间，比如手持检测仪器的内部夹层、小型机器人的控制舱空余位置。

　　模块的核心控制芯片采用SOP封装，布置在板卡中部远离功率器件的位置，周边的反馈电阻、采样电容都紧贴芯片引脚布置，减少采样线路的长度，提升输出电压的稳压精度，即使输入电压在3V到6V区间波动，输出端也能稳定维持12V的直流输出，带载能力可以满足多数小型12V外设的供电需求，比如12V的通讯模块、小型散热风扇、低功率传感阵列。在安装边界上，板卡四个角预留了直径3mm的安装孔位，孔位中心距适配常见的塑料支柱、铜柱安装规格，既可以用螺丝直接固定在设备的塑料壳体凸台上，也可以通过背胶粘贴在平整的金属结构面上，不需要额外设计复杂的固定结构。

　　实际选型使用时，需要注意输入端的极性不能反接，板上预留的SS34肖特基二极管在布局上靠近输入回路，能够在一定程度上抑制反接带来的冲击，但长期反接依然会造成器件损坏。布线时功率地和信号地做了单点共地处理，避免大电流波动时地弹噪声影响控制芯片的采样精度，在负载突变的场景下，输出电压的波动幅度控制在5%以内，能够满足多数单片机外设、通讯模组的供电要求。这类升降压模块不同于固定输出的降压或者升压模块，能够覆盖输入电压高于或者低于输出电压的场景，在电池供电的便携设备里优势尤其明显，比如三节锂电池供电的设备，随着电池放电电压从满电的4.2V每节降到放电截止的3V每节，总输入电压会从12.6V降到9V，普通降压模块在输入电压低于12V时就无法维持输出，而这款升降压模块可以在输入电压宽范围波动的情况下全程稳定输出12V，不需要额外切换供电回路。

　　板上的丝印标识清晰标注了各个器件的极性、输入输出方向，即使是手工焊接组装也不容易出现装反的问题，焊盘尺寸做了加大处理，既适合回流焊的批量生产，也适合手工焊接打样使用。在实际的项目应用里，这类模块常被用在ESP32、Arduino等开源硬件的扩展供电上，给外接的12V传感器、通讯模块提供稳定的供电，也可以用在旧设备的供电改造里，替换体积更大的线性电源模块，缩小设备的整体体积。模块的整体外形为矩形，边缘做了圆角处理，不会在安装时划伤周边的线材，板厚采用常规1.6mm的FR4板材，机械强度足够满足常规工业场景下的振动要求，不需要额外增加加强结构。
