ESP32开发板30Pin端子接线适配板

在嵌入式开发与小型物联网设备的原型搭建场景里，不少工程师都遇到过ESP32开发板接线杂乱、杜邦线接触不良、反复插拔损坏板载排针的问题，这款30Pin端子适配板就是针对这类实际工程痛点设计的转接结构件。从实际使用场景来看，它主要服务于实验室原型验证、小型物联网终端批量预接线、教学实验平台搭建这类需要频繁调整接线、或者对连接可靠性有一定要求的场合，替代传统杜邦线直插的接线方式，把开发板的30个引脚全部引出到螺丝锁紧的接线端子上，接线时只需要将剥好的导线插入端子拧紧螺丝即可，不需要反复插拔排针，也能避免杜邦线松脱导致的调试故障。

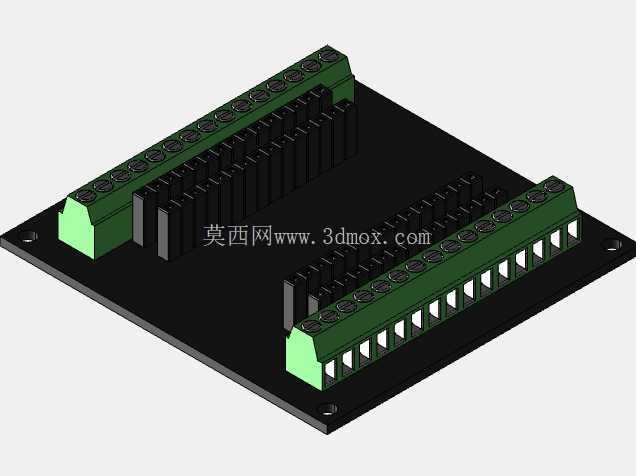

从功能特性上看，这款适配板采用双层端子布局，板体为黑色PCB基材，两侧对称布置绿色的螺丝式接线端子，端子的引脚间距完全匹配ESP32开发板的30Pin排针间距，不需要额外调整就能直接插装在对应型号的ESP32开发板上，插装后端子的接线口朝向板体外侧，方便操作人员在设备外侧完成接线操作，不需要在狭窄的板间空间里操作杜邦线。端子采用贯通式螺丝锁紧结构，单孔可容纳0.2-1.5平方的单股或多股导线，锁紧后拉脱力能满足常规工业现场的振动要求，不会因为设备搬运、轻微振动出现接线松脱的问题。板体边缘预留了两个固定安装孔，可以通过M2螺丝将整个适配板连同ESP32开发板一起固定在设备壳体或者安装支架上，避免开发板在壳体内晃动磕碰其他元器件。

设计思路上，这款适配板没有做多余的功能拓展，核心目标就是做可靠的引脚转接，所以整体轮廓完全贴合ESP32 30Pin开发板的外形尺寸，板体长宽比和开发板保持一致，插装后不会超出开发板的轮廓边界，不会额外占用设备内部的安装空间。端子的高度经过匹配设计，插装后端子顶部距离开发板表面的高度控制在15mm以内，适配市面上绝大多数ESP32开发板的透明外壳或者通用安装壳的内部空间，不需要额外修改外壳尺寸就能直接装壳使用。端子的引脚定义和开发板排针完全一一对应，板上没有做额外的线路跳转，避免转接过程中出现信号干扰或者接线错误，工程师可以直接对照ESP32的官方引脚定义接线，不需要额外查阅转接板的定义说明，减少接线出错的概率。

从安装边界来看，板体厚度为标准1.6mmPCB厚度，排针座的焊盘高度控制在2mm以内，插装到开发板上之后，适配板背面和开发板表面的间隙为2mm，刚好避开开发板表面的贴片元器件，不会出现压件、短路的问题。两侧的端子向外伸出的距离为8mm，接线时导线可以从板体的左右两侧引出，也可以根据布线需要从端子的正面上方引出，适配不同方向的布线需求。固定孔的位置和开发板上的安装孔完全同轴，固定时可以用同一组螺丝完成开发板和适配板的固定，不需要额外打孔。在实际使用中，这款适配板尤其适合需要外接多组传感器、执行器的物联网项目，比如环境监测节点、小型智能控制终端、教学实验套件这类场景，能大幅减少接线调试的时间，降低接线故障的排查难度，同时也能让设备内部的布线更加整齐规范，提升原型设备的整体可靠性。
