SHF20法兰式直线光轴支撑安装支座

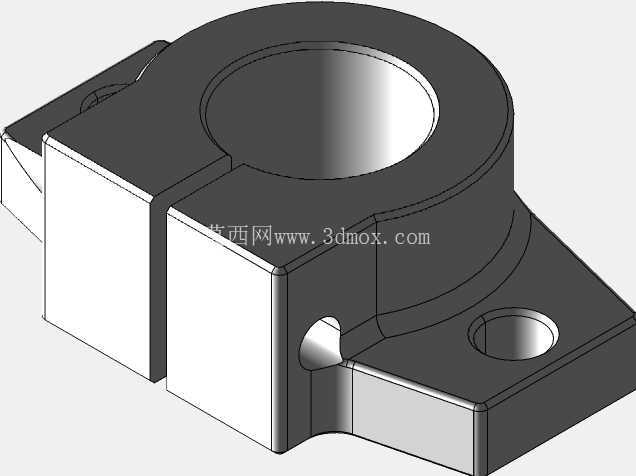

在自动化输送线、精密检测工装、小型模组滑台这类需要布置直线光轴做导向的场景里，轴系的支撑固定件直接决定了整套导向结构的运行稳定性，SHF20法兰式安装支架就是针对20mm直径光轴开发的侧装式支撑部件。区别于常规的立式轴支座，这款法兰式结构采用切边方形法兰底座设计，安装面与轴孔轴线呈垂直布局，可直接贴合设备安装基板的侧面完成固定，不需要额外加工避让沉台，在设备侧立面空间局促、无法从基板正面布置支撑座的工况下，能大幅压缩安装占用的空间尺寸。

从功能特性来看，这款支座的核心作用是为光轴提供刚性径向支撑，限制光轴在运行过程中的径向窜动，同时保证光轴的轴线与安装基准面的平行度精度。支座主体的轴孔为通孔设计，光轴可从轴孔任意一端穿入，配合侧面的紧定螺钉孔，安装时将紧定螺钉拧入后可顶紧光轴外壁，实现光轴与支座的无相对位移固定，也可根据使用需求调整紧定螺钉的锁紧力度，适配光轴需要轴向微调位置的装配场景。法兰底座上设置了两个对称分布的安装通孔，孔位与轴孔中心的距离经过标准化设计，可直接匹配市面通用的20规格轴支座安装孔距，不需要重新设计安装板的孔位，替换现有老旧支座时不需要改动原有设备的基板结构，能大幅降低设备改造的加工成本。

设计思路上，这款支座充分考虑了实际装配的公差适配问题，轴孔的内径公差按照过渡配合的精度区间设计，既可以保证光轴穿入时不会出现过松导致的同轴度偏差，也不会因为公差过紧导致光轴无法顺利装配。支座的底座与轴套部分采用一体化结构设计，没有拼接焊缝或者额外的连接部件，避免了拼接结构带来的应力集中问题，在光轴承受径向负载时，应力可以直接从轴套部分传递到底座安装面，不会出现连接部位松动变形的问题。支座的边角位置都做了小尺寸的倒角处理，既可以去除加工过程中产生的毛刺锐边，避免装配时划伤操作人员，也能在安装时起到导向作用，让支座可以顺利贴合安装基准面，不会因为边角的毛刺导致安装面出现间隙，影响支撑的刚性。

从安装边界尺寸来看，这款支座的轴孔中心到底座安装面的高度尺寸经过精准核算，当光轴穿入支座固定后，光轴的下母线与安装基板之间会预留足够的间隙，避免光轴在运行过程中与安装基板表面发生摩擦剐蹭，同时这个高度尺寸也和同规格的其他类型支座保持一致，在同一套轴系上混用不同类型支座时，不需要额外调整光轴的水平度。法兰底座的整体外形为切边方形，两个安装孔分别布置在轴孔的两侧，安装时使用内六角螺栓穿过安装孔拧入基板的螺纹孔即可完成固定，螺栓的锁紧空间预留充足，使用常规的内六角扳手就可以完成锁紧操作，不需要特殊的安装工具。支座侧面的紧定螺钉孔位置设置在轴孔的侧下方，锁紧螺钉时不会与上方的光轴负载部件发生干涉，后期设备维护时不需要拆卸轴系上的其他部件，就可以直接调整紧定螺钉的松紧度，完成光轴的位置微调或者重新锁紧操作。

在实际设备应用中，这款法兰式安装支架常被用在小型点胶设备的Z轴导向支撑、流水线工件顶升机构的光轴固定、检测设备的探针模组导向轴支撑等场景，相比立式支撑座，它的侧装结构可以让整套轴系的布置更加贴近设备安装立面，减少导向结构向外伸出的空间尺寸，让设备的整体结构更加紧凑。同时一体化的结构设计也让它具备更好的抗负载能力，在光轴承受中等径向负载的工况下，不会出现支座变形导致的光轴偏移问题，能长期保持光轴的直线度精度，保证整套导向机构的运行顺畅度，减少因为支撑部件变形导致的光轴磨损、滑块卡滞等故障问题。
