3D打印机用V型导向滑轮结构设计

在桌面级FDM3D打印机的运动系统搭建中，导向滑轮是承担轴向往复运动、保障传动精度的核心基础零件，这款V型滑轮正是针对桌面级设备轻量化、低阻力、高同轴度的使用需求开发的配套结构件。从实际装机场景来看，这类滑轮主要适配开放式型材机架的运动轴布置，不管是X轴的打印头横移导向、Y轴的热床平台往复移动，还是部分近程挤出结构的Z轴垂直导向，都能通过V型槽面与型材轨道的贴合实现稳定的滚动导向，避免滑动摩擦带来的运行卡顿、走位偏差问题。

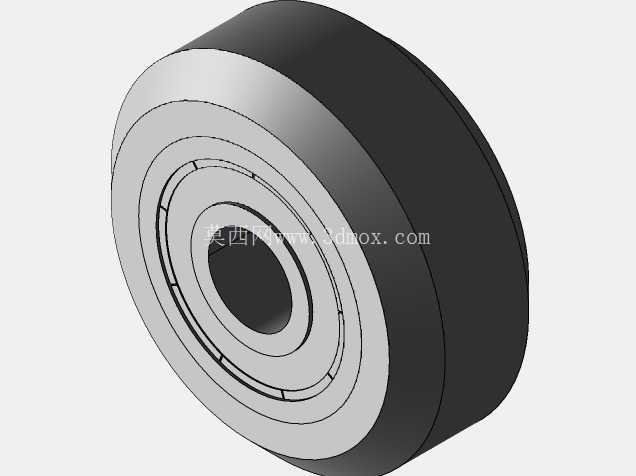

设计这款滑轮时，首先要匹配的是标准20系列铝型材的V型轨道轮廓，槽面的角度做了适配性修型，既保证和轨道接触时的线接触受力状态，又不会因为槽角过窄出现卡滞、过宽出现晃动窜动的问题。滑轮的主体采用内嵌双轴承的结构设计，配套使用两颗696zz深沟球轴承，这种选型思路是考虑到桌面级3D打印机的运动负载普遍不大，双轴承并排布置的方式可以大幅提升滑轮的径向承载能力，同时抵消单轴承安装容易出现的偏摆力矩，保证滑轮转动时的同轴度，避免长期运行后出现轮体偏磨、运动抖动的问题。

从安装边界尺寸来看，这款滑轮的外径为24mm，内孔适配6mm直径的光轴安装，整体厚度为10mm，这个尺寸参数是经过多轮装机验证确定的：24mm的外径既不会因为轮径过小导致转动阻力增大、同等线速度下轴承转速过高加剧磨损，也不会因为轮径过大占用过多机架安装空间，影响运动轴的有效行程；10mm的总厚度刚好匹配双696zz轴承的并排安装宽度，轴承压入轮体后两端和轮体端面基本齐平，安装时不需要额外加装轴套调整间隙，直接穿入固定轴、锁紧限位顶丝即可完成装配，能大幅降低设备组装时的调试难度。

轮体的外形采用阶梯式结构设计，外层的V型槽工作面做了等壁厚处理，保证注塑或者机加工成型时的材料收缩均匀性，避免因为壁厚不均导致槽面变形，影响和轨道的贴合精度；内层的轴承安装孔采用H7级公差设计，和696zz轴承的外圈形成过渡配合，压装后不会出现轴承外圈跟转的问题，同时轴承内圈和安装轴采用间隙配合，保证转动时只有轴承内部的滚动摩擦，不会出现轴和内圈干磨的情况。在实际使用中，这种结构的滑轮不需要额外加注润滑脂，依靠轴承自带的润滑脂就能满足数千小时的运行需求，维护成本极低。

针对3D打印机运行时需要保证运动平稳性的要求，这款滑轮的轮体端面做了全对称设计，转动时的动平衡量控制在极小范围内，即使在100mm/s以上的高速打印工况下，也不会因为轮体不平衡产生振动，避免打印件表面出现振纹、层错等质量问题。V型槽的表面粗糙度也做了针对性控制，既不会因为表面过于粗糙增大运行阻力、磨损型材轨道，也不会因为表面过于光滑降低和轨道的贴合摩擦力，出现运动打滑丢步的问题。

从设备选型适配的角度来说，这款滑轮不仅可以用于常规的桌面级FDM3D打印机，也可以适配其他采用V型铝型材搭建的小型自动化设备、激光雕刻机、小型写字机器人的运动导向结构，只要安装轴直径为6mm、配套20系列V型铝型材轨道，都可以直接替换使用。设计过程中特意规避了非标定制的安装结构，全部采用标准件适配尺寸，用户在后期维护更换时不需要单独定制配件，直接采购标准轴承和对应尺寸的安装轴即可完成维修替换，大幅降低设备的全生命周期使用成本。

在结构细节处理上，轮体的轴承安装孔两端做了微小的倒角引导，压装轴承时不需要精准对位就能顺利将轴承压入孔位，避免硬敲导致轴承外圈变形、影响轴承转动精度；轮体的外边缘做了小圆角处理，安装和调试过程中不会划伤操作人员的手部，也不会剐蹭设备内部的线材、传动皮带等周边部件。双轴承的安装位中间设计有微小的定位凸台，压装轴承时两个轴承的内圈端面不会直接贴合，避免轴承转动时内圈端面产生摩擦阻力，保证滑轮转动的顺滑性。
