FDM熔融沉积3D打印机加热铝块结构

在桌面级FDM熔融沉积成型设备的热端总成里，加热块是承担热传导、温度场构建的核心承载零件，直接决定了耗材熔融的稳定性与出胶一致性，是整个挤出系统里衔接加热元件、测温器件、喉管与喷嘴的关键结构件。日常做设备调试或者结构改型的时候，很多人容易忽略加热块的结构细节，实际上这个零件的每一处开孔、每一个安装槽的尺寸公差，都会直接影响热端的温度波动范围、漏料概率以及长时间工作的可靠性。

从实际应用场景来看，这类加热块普遍适配1.75mm直径的通用PLA、ABS、PETG等常见熔融耗材，不管是入门级桌面打印机、DIY改装机型，还是小型工业级FDM设备的单挤出、双挤出热端结构，都能见到同构型的加热块设计。它的核心作用是把加热棒产生的热量均匀传导到喷嘴位置，让送入喉管的耗材在到达喷嘴内腔时达到稳定的熔融温度，同时通过自身的热容储备，抵消耗材快速送进时带走的热量，避免出现温度骤降导致的出料不畅、堵头问题。

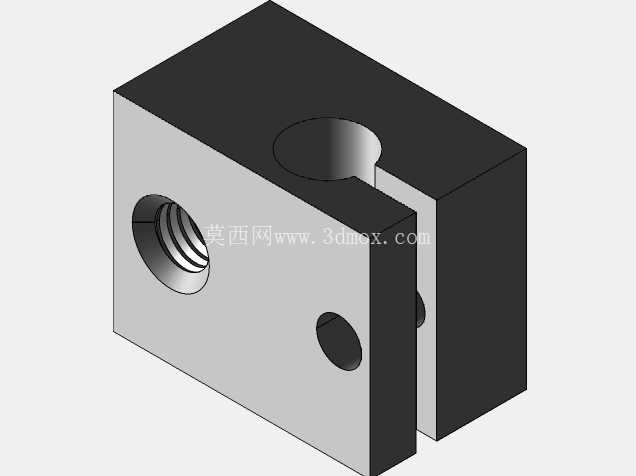

设计这个零件的时候，首先要考虑的是热场均匀性，主体采用6061铝合金加工是行业内的通用选择，铝合金的导热系数足够高，同时加工难度低、成本可控，相比铜材虽然导热率稍低，但高温下的形变更小，长时间工作不会因为热蠕变导致安装孔位错位。零件整体采用方块式构型，不是随意选择的外形：方正的六个平面可以方便安装加热棒、热敏电阻、喉管、喷嘴，同时在侧面开出的贯通槽是用来卡紧喉管的锁紧结构，通过侧面的顶丝孔拧入紧定螺钉，就能把插入的喉管牢牢固定，避免喉管在送料压力下出现后退、漏料的问题。

尺寸设计上，这类通用加热块的长宽高通常控制在20mm×16mm×12mm左右的范围，这个尺寸边界刚好能容纳直径6mm的标准加热棒、直径3mm的热敏电阻，同时兼容M6螺纹的通用喷嘴以及外径4mm的直通或钛合金喉管，安装时不会和周边的散热铝块、风扇风道、X轴滑车结构产生干涉。零件上的开孔都做了同轴度公差要求：喷嘴安装的螺纹孔和喉管安装孔必须保持严格同轴，否则送料路径出现台阶就会增大耗材送进的阻力，长时间打印容易出现堵头；加热棒的安装孔和主体的贴合间隙控制在0.1mm以内，保证加热棒的热量能最快传导到块体上，减少热量损耗；热敏电阻的安装孔通常设置在靠近喷嘴的位置，这样采集到的温度更接近喷嘴实际出胶温度，避免温度采样偏差导致的温控不准。

侧面的小型通孔是用来穿入固定热敏电阻引线的结构，同时可以填充耐高温导热硅脂，既固定热敏电阻的位置，又能提升温度采样的响应速度。顶部的开孔是喉管插入通道，喉管插入后和喷嘴的端面必须紧密贴合，不能留有缝隙，否则熔融的耗材会顺着缝隙往上倒流，冷却后凝固在喉管散热段就会造成堵头，这也是很多新手组装热端时最容易出问题的环节，加热块的螺纹孔深度设计刚好能保证喷嘴拧紧后，端面和喉管端面形成硬密封，不需要额外加密封材料就能避免漏料。

实际使用中，这个加热块的工作温度通常在180℃到260℃之间，部分改装耐高温的机型甚至会用到300℃，所以零件的表面没有做额外的涂层处理，裸露的铝合金表面在高温下会形成一层致密的氧化层，既能防止进一步氧化，又不会影响导热效率。安装时需要注意，加热块和上方的散热铝块之间必须保留足够的隔热间隙，通常会垫上硅胶隔热套或者聚四氟乙烯隔热片，避免热量向上传导到喉管的散热段，导致耗材提前熔融造成堵头。

从结构优化的角度看，这种开槽式锁紧的加热块相比传统的顶丝直接顶紧喉管的设计，锁紧力更均匀，不会因为顶丝的单点压力导致喉管变形，同时拆装维护更方便，更换喉管或者喷嘴的时候只需要松开侧面的紧定螺钉就能调整位置，不需要反复撬动零件。整个零件没有多余的冗余结构，每一处结构都服务于热传导、安装固定、密封防漏这几个核心功能，是经过大量实际使用迭代后形成的成熟构型，不管是做设备原厂配件替换，还是DIY改装热端结构，这种结构的加热块都是通用性最强、可靠性最高的选择。建模的时候需要注意各个孔位的位置公差，尤其是螺纹孔的深度要匹配标准件的螺纹长度，避免出现拧不到位或者顶死的问题，棱角处做0.2mm的倒角处理，既方便安装时对准孔位，又能避免高温下操作时被锋利的边角划伤。
