适配1602与2004屏的I2C显示转接模块

做嵌入式设备开发的结构工程师多半都碰过字符屏接线繁琐的问题，传统1602、2004字符液晶直接驱动需要占用8个数据IO口加3个控制口，对引脚资源紧张的小型控制板来说实在奢侈，这个I2C转接模块就是为解决这个痛点设计的，直接焊装在液晶背面的排针位置，把并行接口转换成标准I2C两线通讯，只需要SDA、SCL两根信号线就能完成屏幕的全部显示控制，大幅节省主控板的IO资源。

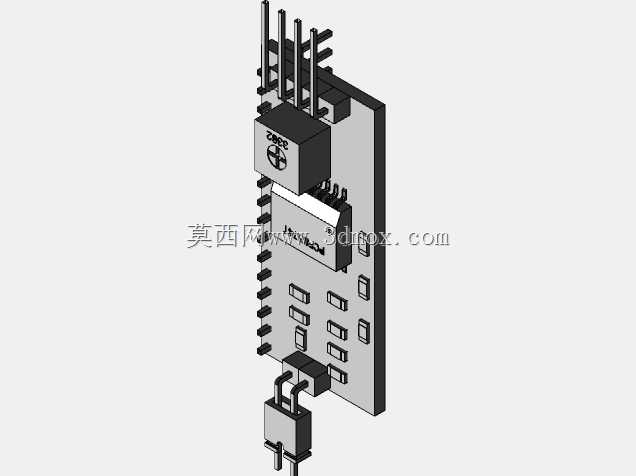

从结构设计上看，模块整体采用双层板布局，板载PCF8574IO扩展芯片完成并行转串行的信号转换，板上自带对比度调节电位器，不用额外外接元件就能完成屏幕显示对比度的校准，背面预留的排针位置完全匹配1602、2004两类通用字符液晶的标准孔距，安装时直接对齐液晶的排针焊盘焊接即可，不需要额外做转接固定，整体突出液晶背面的高度不到12mm，装在设备面板内部不会和其他板卡产生空间干涉。

实际选型使用的时候要注意安装边界，模块整体宽度和1602液晶一致为36mm，长度方向因为在液晶侧边延伸出I2C接线端子，总长度比原液晶长8mm，设计设备内腔的时候要在液晶侧边预留出接线的空间，端子采用标准2.54mm间距排针，和市面上通用的杜邦线、端子线完全匹配，现场接线不需要额外压接特殊端子。

这类模块常用在小型工控面板、小型检测设备的参数显示界面、教学实验装置的状态显示、智能家居控制终端的字符提示区域，相比直接驱动的并行液晶，I2C接口的布线更简单，长线传输的抗干扰能力也更强，设备内部走线不需要为屏幕预留多根信号线，只需要一组两芯的通讯线加电源线就能完成连接，整机布线的工作量能减少六成以上。

建模的时候要注意板上元件的高度差，顶部的电解电容最高处距离PCB板面的高度是11mm，电位器的调节旋钮突出板面3mm，设计液晶安装槽的时候要预留足够的元件避让空间，不要让槽壁顶住板上的元件造成焊接松动，侧边的接线排针突出板边5mm，接线后线束的弯折半径要预留至少10mm，避免线束过度弯折导致接触不良。模块的四个安装定位孔和液晶本身的安装孔完全同轴，固定液晶的时候就能顺带把转接模块压紧，不需要额外设计固定柱，整体装配效率很高。
