嵌入式字符型液晶显示模组结构设计

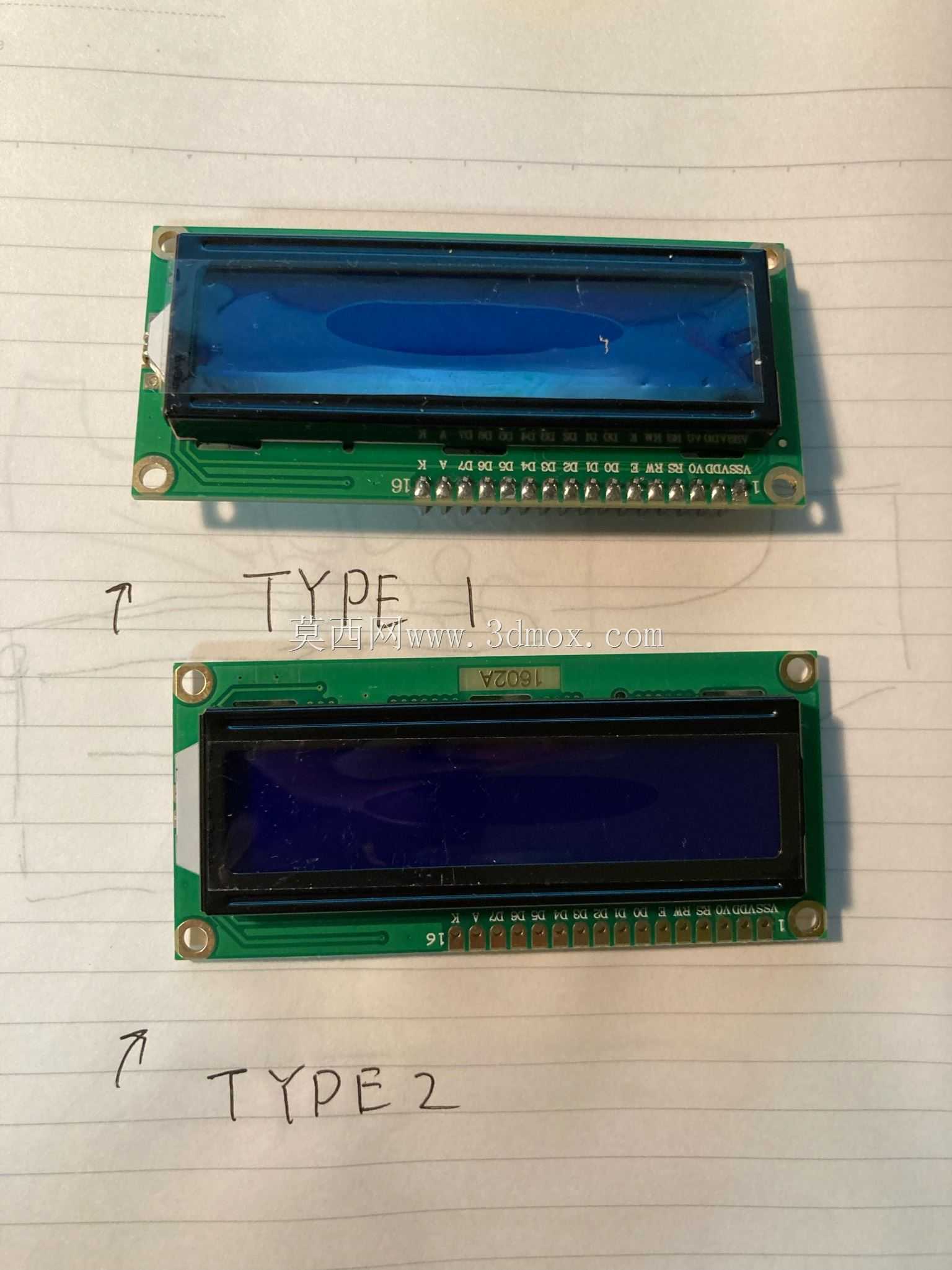

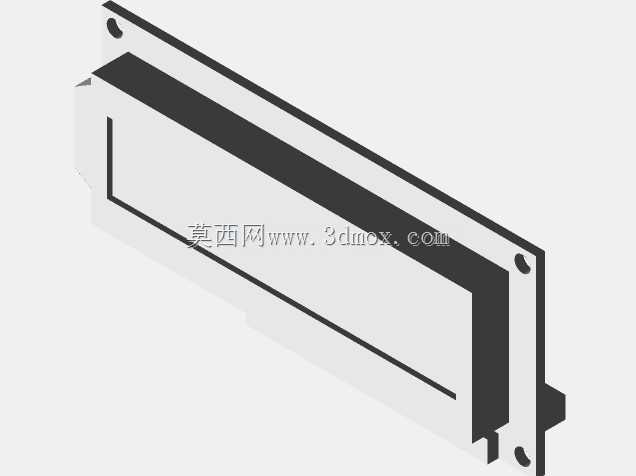

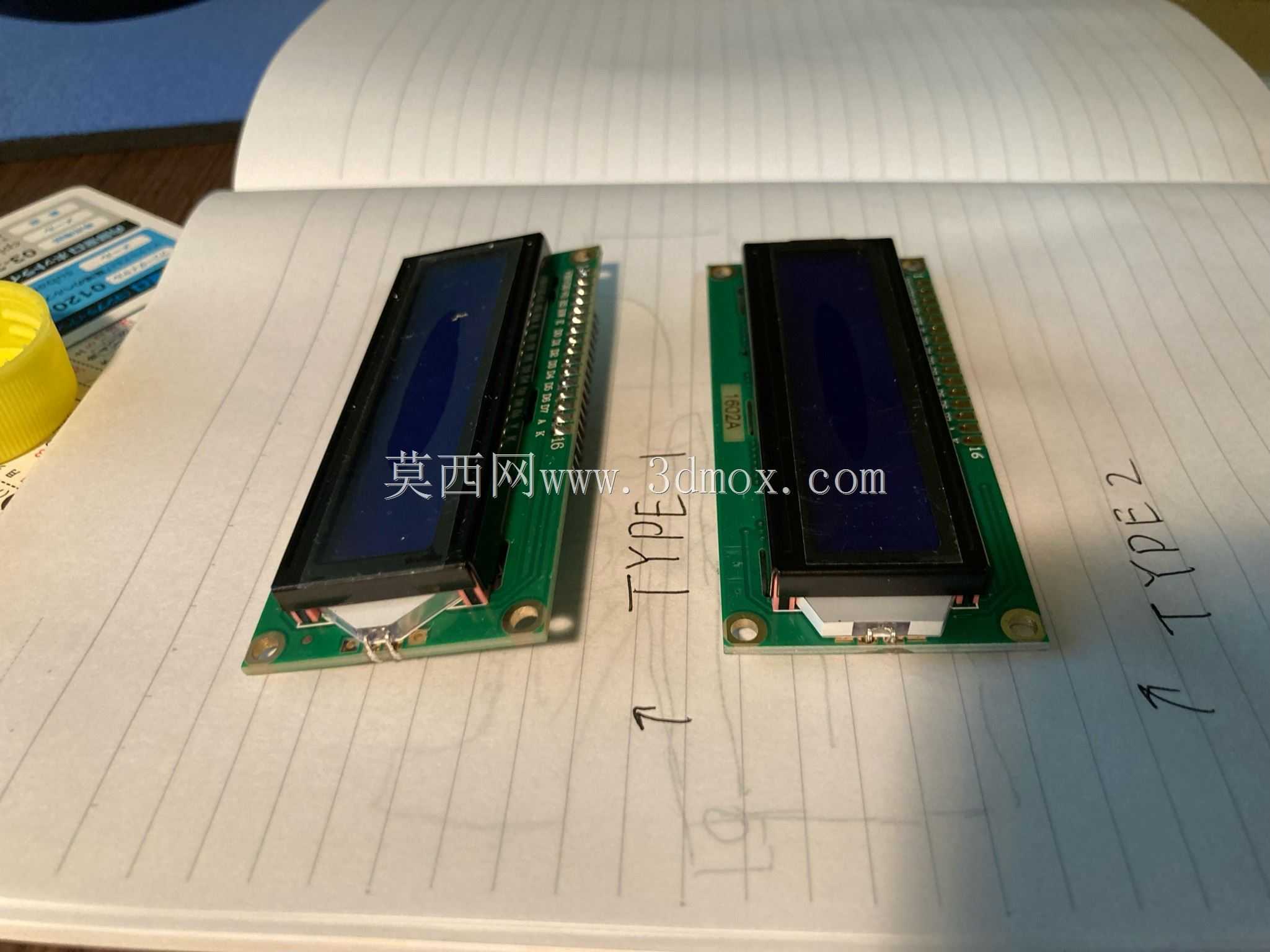

在工业控制终端、小型嵌入式设备、教学实验平台这类需要低成本字符信息交互的场景里，这类字符型液晶显示模组是应用极广的人机交互部件，很多入门级工控板、小型检测设备、智能小家电的状态显示环节都会选用同规格的显示单元。做结构设计时首先要考虑的是安装适配性，这个模组采用带安装耳的法兰式安装结构，两侧预留的固定孔位可以直接通过螺丝锁紧在设备面板的预留开孔上，安装时面板开孔尺寸需要匹配模组主体的外轮廓公差，保证屏幕显示区域刚好和面板开窗对齐，不会出现偏位漏光的问题。从功能特性来看，这类1602规格的显示模组可以同时显示两行、每行16个标准ASCII字符，能够满足设备状态码、参数数值、简单操作提示的显示需求，不需要复杂的图形显示能力时，选用这类模组比点阵彩屏的成本更低、驱动程序更简单，抗干扰能力也更适配工业现场的复杂电磁环境。设计建模的时候要重点关注几个边界尺寸：首先是模组主体的厚度，要和设备内部的安装空间匹配，避免屏幕后部的驱动电路板和内部其他元器件产生干涉；其次是屏幕前部的遮光边框尺寸，要刚好覆盖面板开孔的边缘公差，防止内部光线从缝隙漏出影响显示效果；还有后部的排针接口位置，建模时要预留足够的插接线空间，保证排线插拔时不会和周边结构产生磕碰。实际选型应用时，还要考虑屏幕的视角范围，这类模组通常是固定视角，安装时要结合设备的常规操作高度调整屏幕的安装倾角，保证操作人员站立或坐姿操作时都能清晰读取屏幕上的字符信息。另外模组的金属安装边框做了折边处理，既可以提升整体结构强度，避免安装时受力不均导致屏幕玻璃碎裂，也能起到一定的电磁屏蔽作用，减少外部电磁信号对屏幕驱动电路的干扰，在多电机、多继电器的工控设备内部，这个细节设计能有效降低屏幕乱码、闪屏的出现概率。建模过程中对安装孔的位置公差做了合理预留，固定孔采用略大于标准螺丝外径的设计，允许安装时做小范围的位置调整，抵消面板加工和模组生产带来的累积误差，提升装配时的适配性。屏幕和边框之间的密封台阶也做了对应设计，若设备有一定的防尘防泼溅需求，可以在台阶处粘贴薄泡棉胶条，压紧后就能实现面板位置的基础密封，阻挡灰尘和少量溅水进入设备内部。
