袋装物料码垛托盘抓取夹具结构设计

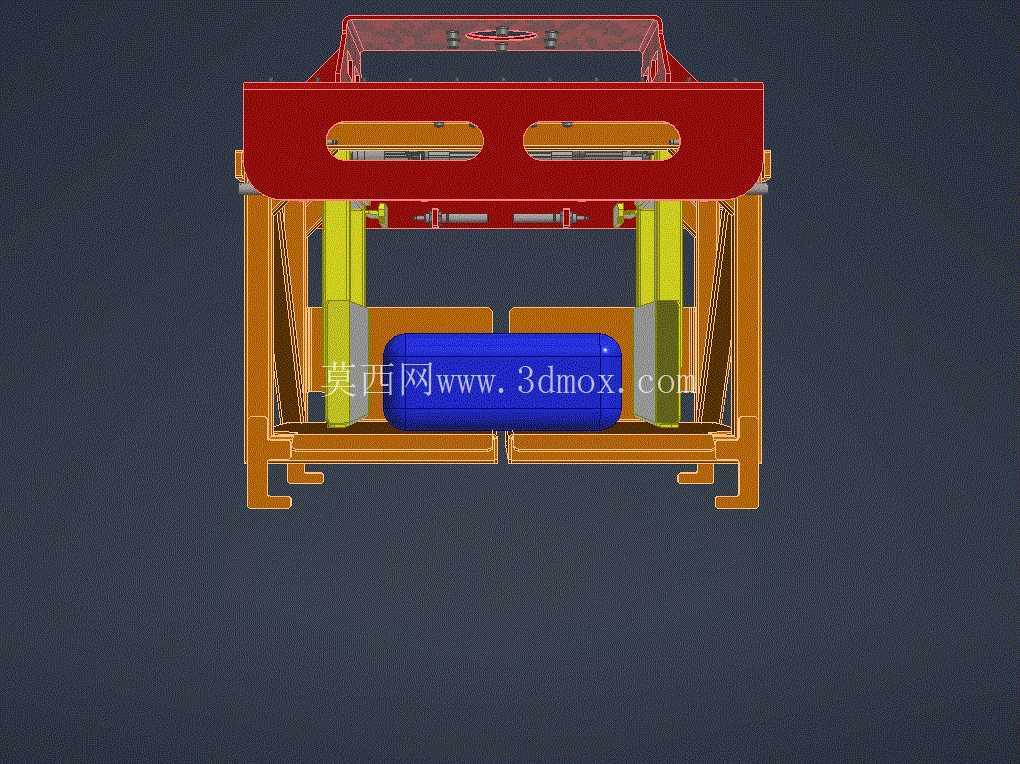

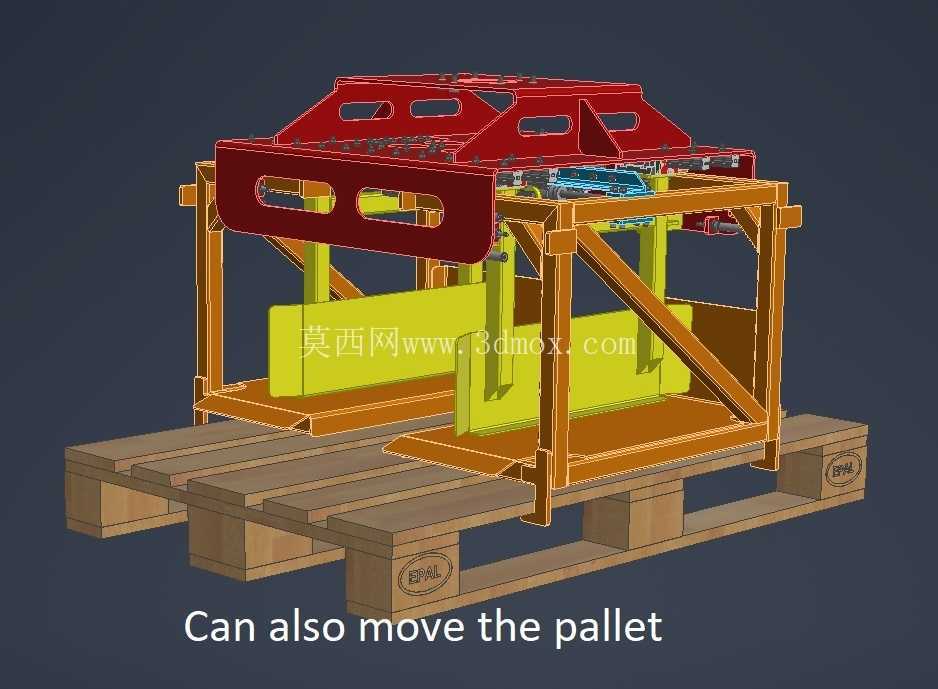

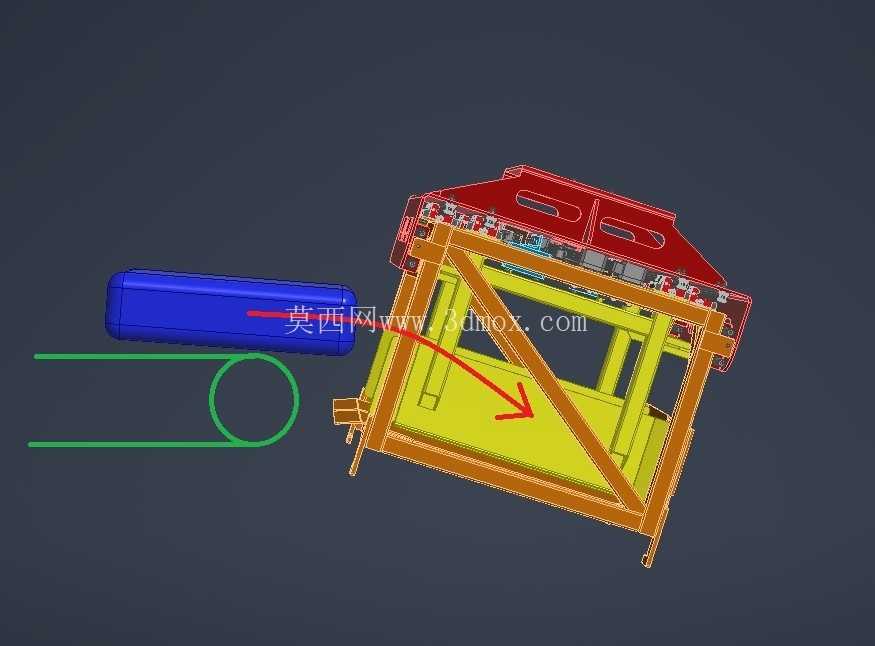

在袋装物料仓储转运、生产线末端码垛的工况场景中，这类托盘集成式抓取夹具的应用，能够同时解决袋装物料抓取与空托盘移载的双重作业需求，替代传统人工搬运与单一功能抓手的作业模式，大幅提升码垛工位的作业连贯性。从实际产线适配来看，该夹具可直接对接常规皮带输送机出料端，针对从输送线末端滑落的袋装物料，比如粮食袋、化工原料袋、建材包装袋等常见袋装货品，能够实现稳定的抱夹式抓取，无需额外配置袋体定位辅助机构，适配袋重范围覆盖常规工业袋装25kg到50kg的常见规格，同时夹具下部的托叉结构可直接插入标准托盘的叉取孔位，完成空托盘的拆垛、移载与摆放作业，无需在码垛工位额外配置托盘供给的专用抓手，减少机器人末端快换环节的时间损耗。

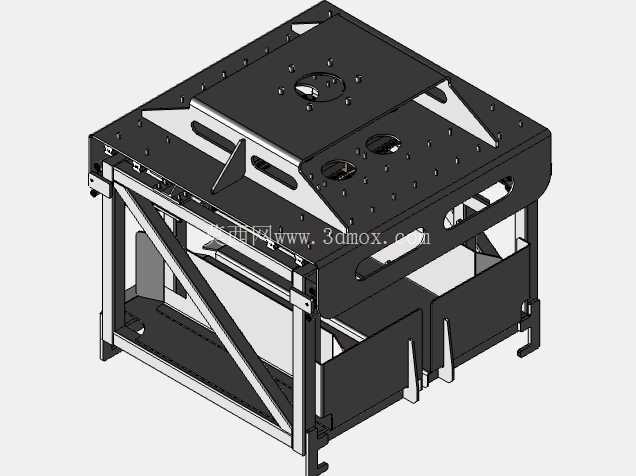

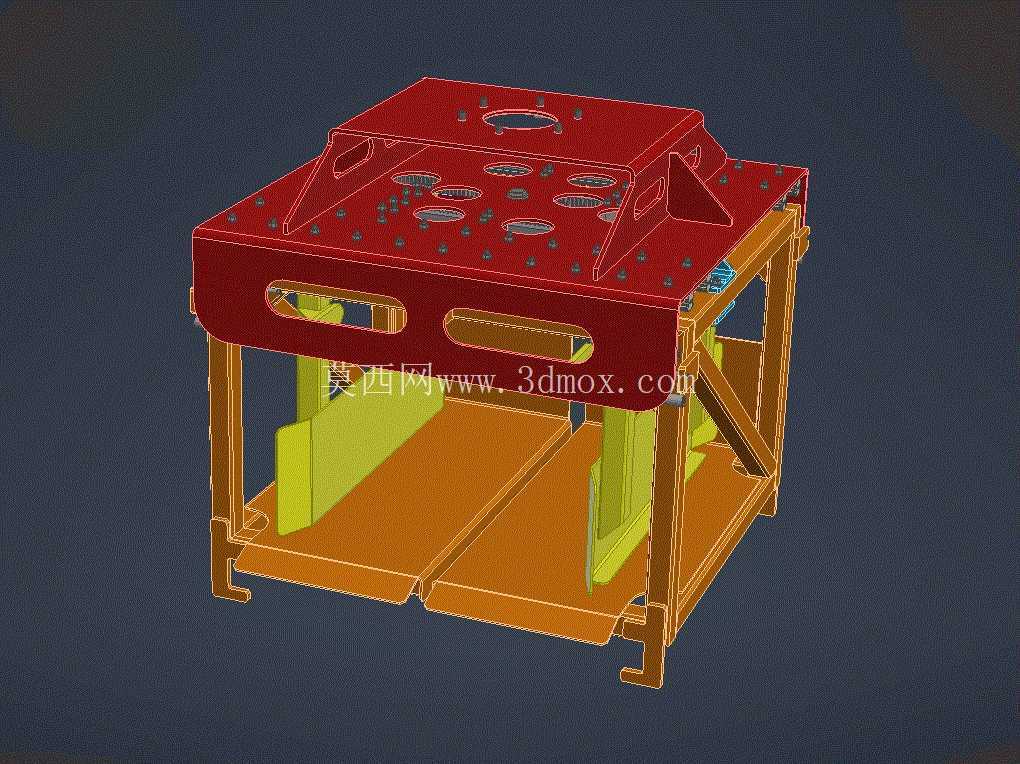

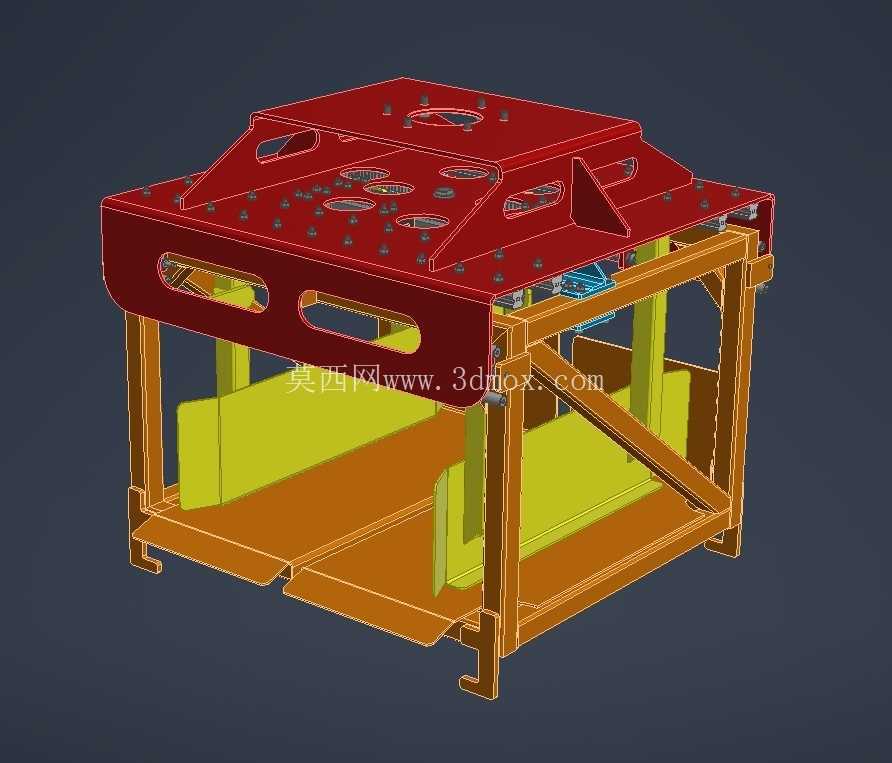

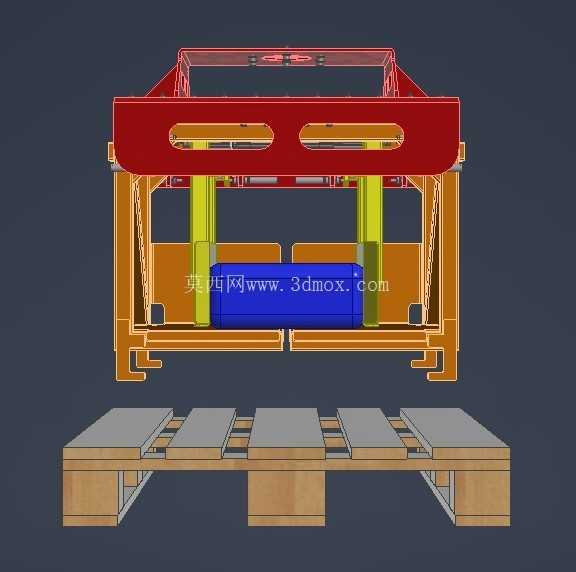

从功能结构设计来看，上部的安装基板采用加厚钢板焊接成型，基板上预留的多组安装孔位可适配不同负载的工业机器人法兰盘安装，也可适配桁架机械手的末端连接座，安装孔位采用长圆孔与圆孔组合的布局，能够兼容一定范围内的安装尺寸偏差，降低现场安装调试的对位难度。基板下方的框架主体采用矩形型钢焊接成型，框架内部设置的竖向导向结构，配合夹爪的开合驱动机构，保证夹爪开合过程中运行平稳无偏摆，夹爪内侧的弧形贴合面能够适配袋装物料装料后的鼓形轮廓，增大接触面积的同时避免夹伤包装袋外层，夹爪表面做防滑纹理处理，在袋体表面存在少量粉尘的工况下也能保证足够的抓取摩擦力，不会出现袋体滑落的问题。下部的托叉结构采用折弯钢板焊接成型，托叉的插入端做倒角导向处理，能够顺畅插入标准川字底、九脚型塑料托盘与木托盘的叉取间隙，托叉与框架主体之间设置斜向加强筋，提升托取托盘时的结构刚性，避免长期负载下出现托叉变形下挠的问题。

设计思路上，该夹具采用集成化功能布局，将袋体抓取与托盘移载两个功能模块整合在同一末端执行器上，整体结构的重心与上部安装法兰的中心重合，降低机器人运行过程中的偏载力矩，减少机器人关节的负载损耗。驱动部分的布局充分考虑了现场维护的便利性，所有驱动元件与传动部件都布置在框架上部的防护空间内，避免码垛过程中散落的物料粉尘进入传动间隙，降低日常维护的清洁工作量。针对原方案中齿轮齿条同步系统存在的粉尘卡滞问题，优化后的结构可替换为连杆同步机构，更适合多粉尘的袋装物料作业场景，同步精度能够满足夹爪开合的同步性要求，不会出现两侧夹爪开合不同步导致的袋体偏斜问题。

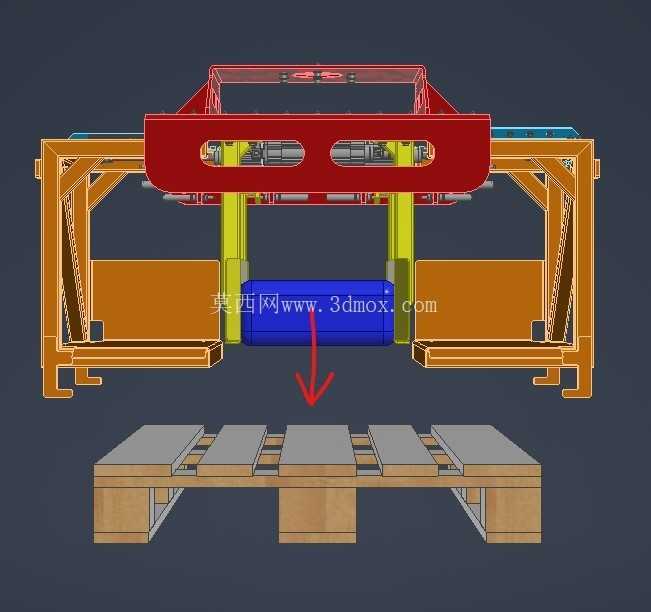

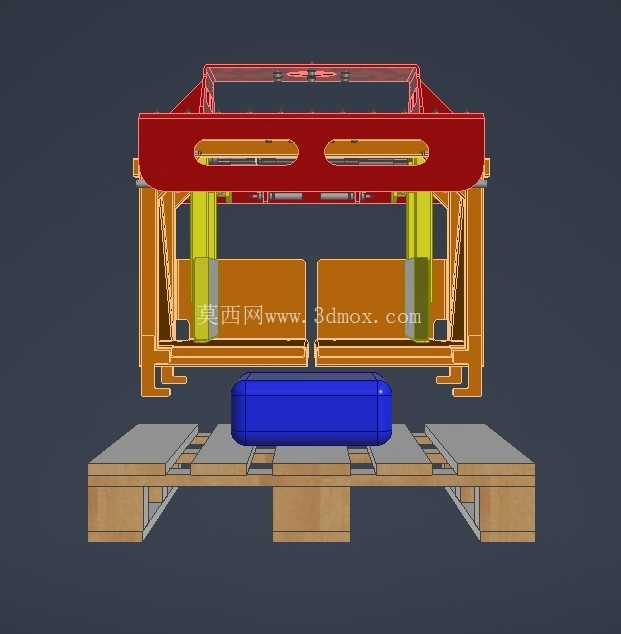

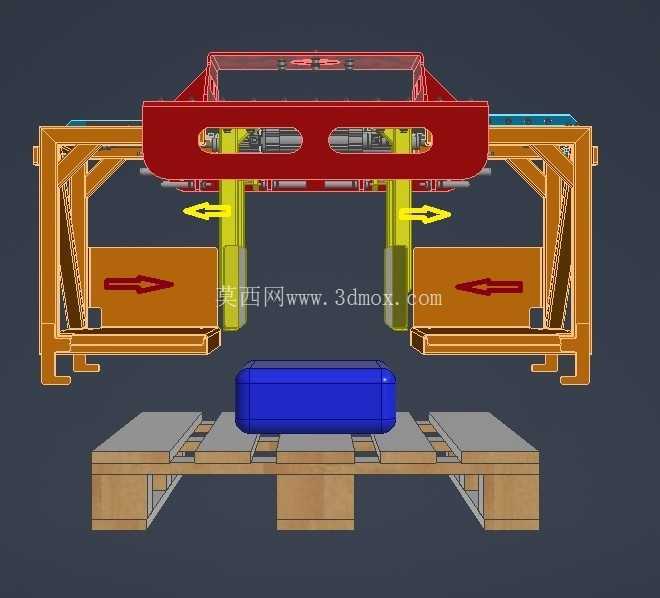

从安装边界与尺寸适配来看，该夹具的整体外轮廓尺寸适配常规码垛工位的作业空间，夹爪最大开合范围可覆盖常规袋装物料的最大宽度尺寸，下部托叉的间距与长度完全匹配国标通用托盘的尺寸规格，安装时只需保证夹具与机器人法兰连接牢固，接入对应的驱动动力管线即可投入使用，无需对现有产线的布局做大规模改动。夹具的整体重量控制在常规重载机器人的末端负载允许范围内，不会出现负载超限的问题，同时框架上预留的多组传感器安装位，可根据现场需求加装袋体检测、托盘到位检测等传感元件，实现抓取作业的全流程自动化闭环控制，无需人工干预作业过程。在实际作业过程中，夹具先通过下部托叉完成空托盘的抓取放置到码垛位，再通过上部夹爪逐次抓取输送线出料端的袋装物料，按照预设的码垛层数与排列方式将袋体整齐码放在托盘上，整垛码放完成后可直接通过叉车转运，整个作业流程连贯顺畅，能够适配化肥、粮食、饲料、建材等多个行业的袋装产品码垛作业需求，相比传统的单一袋体抓手，作业效率可提升30%以上，同时减少了工位的设备配置数量，降低产线的整体投入成本。
