六角端子压接用压力机六角孔成型结构

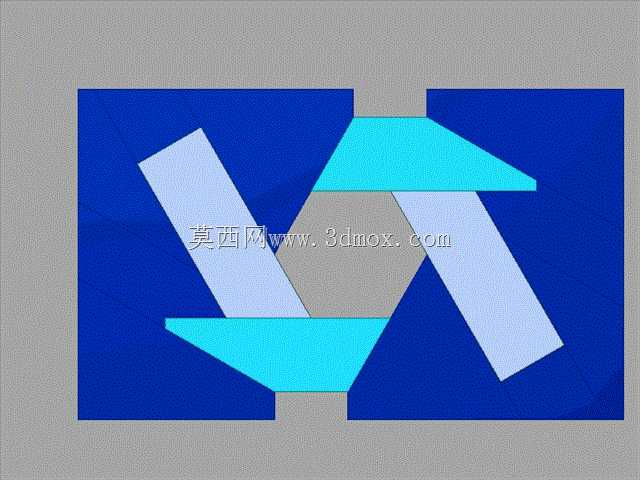

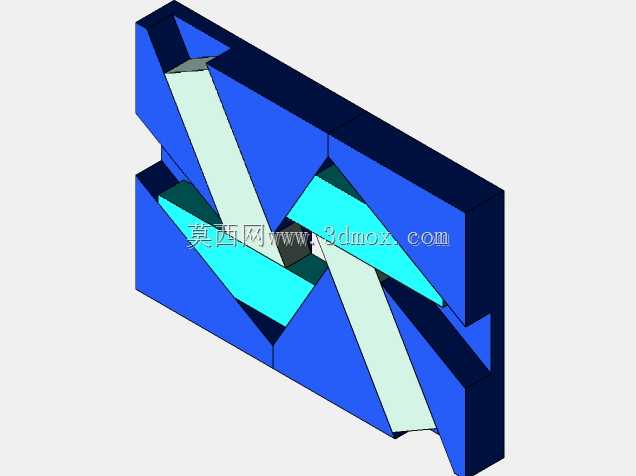

在电线末端加工的线束生产场景里，六角端子压接是保障线缆电气连接可靠性的核心工序，压接成型的六角孔结构直接决定端子与线芯的咬合力、接触电阻一致性，是压接设备上决定加工品质的核心成型部件。这套结构的核心功能是在压接行程中，通过多组成型块的同步收拢动作，将套在线芯外侧的金属端子冷挤压成规整正六边形，让端子内壁均匀嵌入多股线芯的缝隙中，既保证足够的机械拉脱力，又避免压接过紧导致线芯断裂、或是压接过松造成接触不良的问题。从结构设计逻辑来看，这套六角成型结构采用对称分块式设计，将正六边形的成型轮廓拆分到三组独立的滑动成型块上，其中两组为斜向布置的长条形成型块，负责六边形两个对边的挤压成型，另外两组为横向布置的短边成型块，负责剩余两个对边的压合，所有成型块的滑动面都做了耐磨硬化处理，配合设备的驱动滑块实现同步进给，保证压接过程中六个面的压下量完全一致，不会出现端子压偏、六角不对称的缺陷。在安装边界设计上，这套结构的外部安装基准面为方形，可直接嵌入压力机的滑块安装槽内，安装孔位采用标准间距设计，适配多数通用压接压力机的模架安装尺寸，不需要额外做转接板加工，现场换型时只需松开紧固螺钉即可快速更换不同规格的六角成型组件，适配不同线径对应的端子压接需求。结构的开合行程设计充分考虑了端子取放的操作空间，开模状态下中心孔的尺寸大于待压接端子的外径，方便操作人员或是自动送料机构将套好线芯的端子送入成型位，合模过程中成型块的运动轨迹经过反复校核，不会出现运动干涉，同时在成型块的末端设置了硬限位，保证每次压接的最终成型尺寸一致，批量加工时的尺寸公差可控制在0.02mm以内，满足汽车线束、工控线缆等高端线束产品的压接品质要求。在实际生产应用中，这套结构可适配多股铜芯线、铝芯线的端子压接作业，压接后的六角端子无毛刺、无裂纹，线芯与端子的接触电阻波动值远低于行业标准要求，长期使用过程中成型块的磨损量极小，可承受百万次以上的压接作业循环，减少了生产过程中的模具更换频次与维护成本。
