圆弧施力式手动瓷砖裁切作业装置

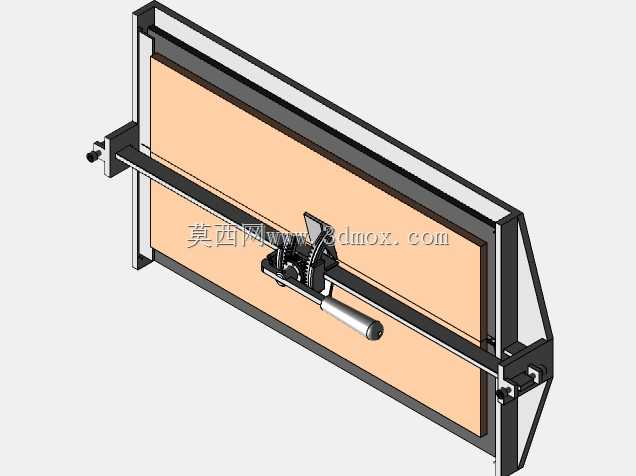

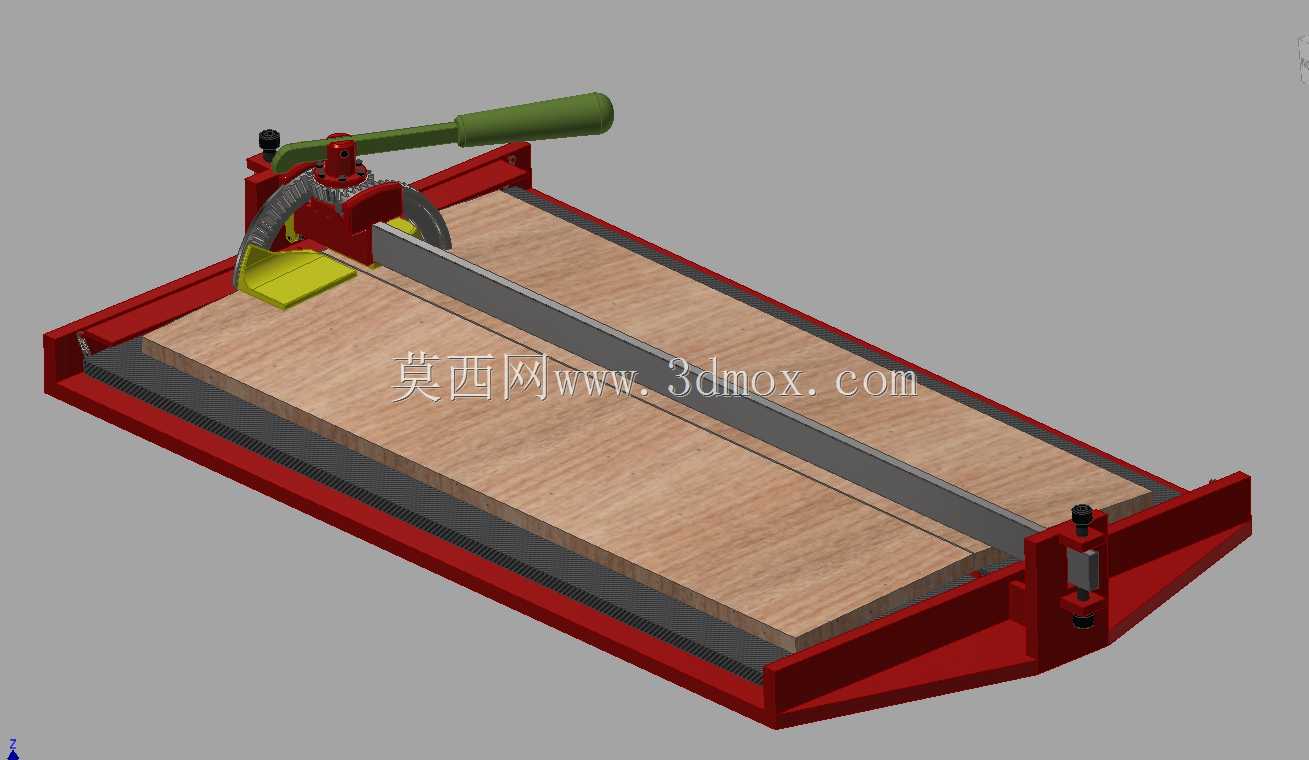

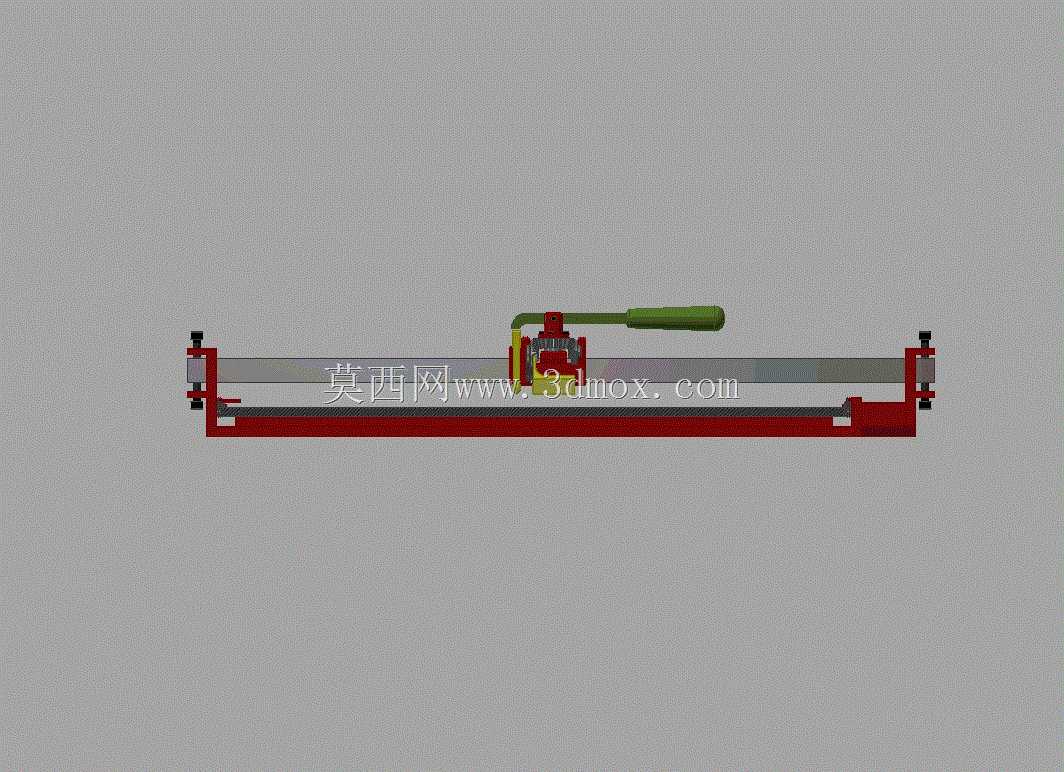

　　这款手动瓷砖裁切装置主要面向家装贴砖、小型工装饰面铺贴的现场作业场景，区别于常规手动瓷砖推刀自上而下的压溃施力逻辑，设计阶段将破碎作用力的传导方向调整为沿圆弧轨迹施加，能在瓷砖划刻痕后的压断环节减少应力无规则扩散的问题，降低瓷砖崩边、隐裂的出现概率，尤其适配吸水率偏低的高密度抛光砖、全瓷砖的现场裁切需求。设备主体承载底座采用框型焊接结构，底座工作面铺设有防滑缓冲垫层，瓷砖放置后可避免表面刮花，同时能抵消部分压断时的反向冲击力，底座两侧设置的定位挡边可快速对齐瓷砖侧边，保证裁切走刀的直线度，无需额外辅助测量即可完成常规直边裁切作业。中部的划刻组件沿直线导轨滑动，导轨采用硬质合金材质做表面硬化处理，长期往复滑动也不会出现磨损晃量，

　　划刀头采用标准可替换结构，磨损后无需整体更换组件，降低现场使用的维护成本。操作端的长手柄做了防滑包覆处理，杠杆比经过反复调校，作业时无需施加过大的下压力即可完成划刻与压断动作，单名作业人员即可独立完成大尺寸瓷砖的裁切操作，无需外接电源或气源，适合无供电条件的毛坯作业现场使用。设备整体外形尺寸适配常规1200mm长度以内的瓷砖裁切需求，底座底部预留有安装孔位，可根据作业需求固定在木质工作台或移动式支架上，也可直接放置在平整地面作业，安装边界无特殊要求，仅需保证作业面水平度误差不超过2mm/m即可保证裁切精度。设计阶段针对压断组件的施力点做了位置优化，压块作用点始终与划刻线保持重合，圆弧运动的压头在接触瓷砖表面时可均匀施加对称应力，避免单侧受力导致的裁切断面倾斜问题，相比传统结构的手动切割机，裁切后的瓷砖断面直线度更高，后续无需额外打磨修边即可直接用于铺贴作业，能有效减少现场作业的工序耗时。
