压力机方形压模成型孔结构设计

　　在锂电隔膜、软包装材、薄金属片的连续冲压压接工序中，方形压制成型的孔位精度直接决定了后续叠层、封装工序的对位良率，这套适配压力机的方孔成型结构，正是针对大面幅薄材的批量压制作业开发的核心工装部件。从实际产线的应用反馈来看，这类方孔结构多安装在开式机械压力机或小型液压压力机的滑块作业端，配合配套的下模定位工装，可完成0.02mm到2mm厚度范围内柔性或半刚性片材的方形孔冲切、压痕、凸台成型作业，尤其适配新能源隔膜生产中极耳位的方孔预压、软包装膜的气嘴安装位方孔成型、纸质垫片的批量方孔冲制等场景，相比圆形冲孔结构，方形孔的边部压接接触面积更大，在隔膜热压接工序中能实现更均匀的压力传导，避免孔位周边材料出现褶皱、压穿或者压接不牢的问题。

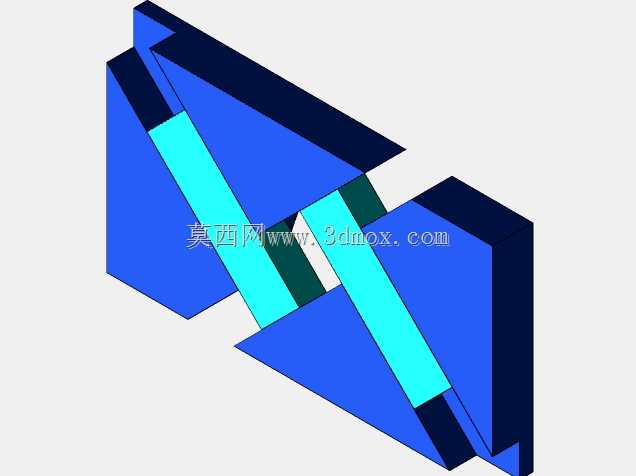

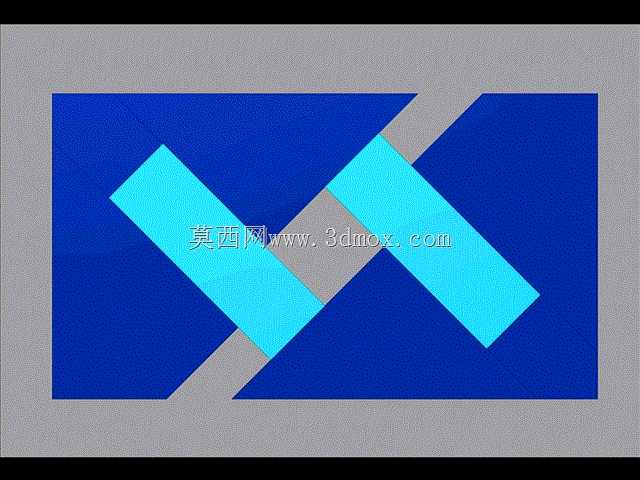

　　设计这套结构时，首先要匹配压力机的滑块安装边界，上模连接端的尺寸需要适配常规压力机的T型槽安装间距，整体成型工作面的平行度公差控制在0.01mm以内，避免压接过程中出现单边压力过大导致的孔位边部毛刺超标问题。两个斜向布置的成型压块采用对称式布局，压合工作面的倾角经过反复校核，既保证压合过程中材料受力方向沿斜向逐步释放，减少方形孔转角处的应力集中，也能避免薄材在压合瞬间出现拉扯变形。压块的刃口位置做了微小的圆角过渡，针对隔膜类柔性材料压制作业时，不会出现刃口切破材料的问题，而针对薄金属片压接时，仅需要更换对应硬度的压块镶件，即可适配不同材质的压制作业需求，无需整体更换模座，大幅降低了工装换型的成本。

　　从安装适配性来看，这套结构的整体外轮廓尺寸充分考虑了中小型压力机的闭合高度限制，模座的导向边预留了标准导柱导套的安装位置，可直接适配现有通用压力机的模架系统，不需要对设备进行额外改造。压合工作面的方形成型边做了分段式压力补偿设计，靠近转角的位置压力释放槽深度比直边位置深0.2mm，抵消压合过程中转角处材料堆积带来的压力过载问题，保证方形孔四个边的压接深度完全一致。在实际调试过程中，只需要调整压力机的滑块下行行程，即可适配不同厚度材料的压接深度需求，针对不同幅宽的材料，也可以通过调整两个斜向压块的安装间距，实现不同尺寸方孔的压制作业，整套结构的零件互换性强，易损件均采用标准快拆结构，产线运维人员不需要复杂工具即可完成磨损件的更换作业，完全适配批量连续生产的作业节奏。
