SeeedStudioXIAORA4M1开发板结构设计

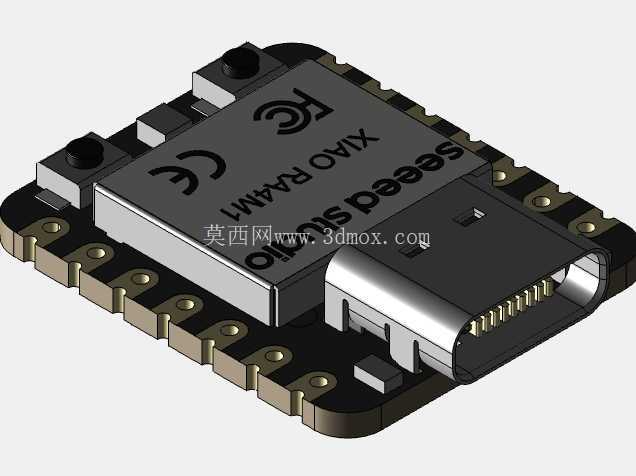

在嵌入式项目开发、小型智能硬件原型验证的场景里，这类超小型主控板的结构设计直接决定了项目的集成难度与最终成品的体积上限。做这类板卡的三维建模时，首先要锚定实际使用中的安装边界——这款板卡采用XIAO系列统一的超小型外形，整体长宽尺寸控制在拇指大小级别，板边采用半孔焊盘设计，既可以直接焊接在定制载板上作为核心控制模块，也能通过排针插接在面包板上做快速原型验证，建模时需要严格对齐每一个半孔焊盘的位置与孔径，避免后续焊接或插接时出现干涉。

从功能布局来看，板载Type-C接口放置在板卡短边的居中位置，建模时要注意接口的突出高度，这个高度直接决定了外壳预留开口的尺寸，很多新手做外壳时容易忽略接口金属外壳的突出量，导致装配时Type-C插头无法完全插入。板上的复位按键、启动按键分布在接口两侧的板边位置，建模时要还原按键的按压行程高度，外壳对应位置需要预留按键凸点或者开孔，保证按压操作的手感，同时不能让按键在装配时被外壳误触发。三个LED指示灯的位置在板卡另一侧的边角处，建模时要标注出灯珠的发光角度与高度，方便做外壳导光结构的设计，避免灯光被外壳遮挡。

从硬件功能对应的结构设计细节来看，这款主控板集成了CAN总线接口、多通道AD/DA转换资源，对应的引脚全部引出到板边的半孔焊盘上，建模时需要给每一个引脚标注对应的功能定义位置，方便后续做载板布线或者外接接线时的对位。板载的充电电路相关元器件布局在板卡中部，建模时要注意这些元器件的最高高度，整个板卡的最高元器件就是Type-C接口，其余阻容、芯片的高度都控制在2mm以内，这给超薄外壳设计留足了空间。低功耗模式下的微安级供电特性，让这款板卡非常适合电池供电的便携项目，建模时可以同步预留电池放置的空间参考，比如板卡背面的空闲区域可以适配薄型纽扣电池或者软包锂电池的安装位，不需要额外增加过多的整体厚度。

做这类板卡的三维模型时，还要考虑实际生产中的公差配合，板卡的四角做了圆角处理，建模时圆角半径要和实际板卡一致，避免外壳装配时四角出现卡滞。板边的半孔焊盘是金属化的，建模时不要把焊盘和板基材做在同一个实体里，要区分开不同的材质，后续做渲染或者结构干涉检查时能更清晰的识别导电部位和绝缘部位。另外，板卡上的认证标识丝印位置也要在模型表面做对应贴图参考，方便做外观手板时还原真实的板卡外观，避免丝印位置和元器件出现重叠。

在实际项目选型中，这款主控板的兼容配件生态非常丰富，对应的扩展板、传感器模块都采用统一的安装孔位和引脚定义，建模时可以把安装孔位的位置做统一的基准参考，后续搭配扩展模块时可以直接装配，不需要重新对位。比如搭配 Grove 扩展板时，两个板卡的叠装高度、引脚对位都可以通过基准坐标直接匹配，大幅缩短结构设计的周期。对于需要做小型智能穿戴设备、便携传感器节点、小型CAN总线设备的开发者来说，精准的三维模型可以提前验证整体装配间隙，避免打样后出现结构干涉，减少原型迭代的次数。
