SIM7000系列通讯模块电路板结构设计

项目分类:通讯工具类 发布时间:2026-01-21 ID:1128754
  • SIM7000系列通讯模块电路板结构设计
  • SIM7000系列通讯模块电路板结构设计
  • SIM7000系列通讯模块电路板结构设计

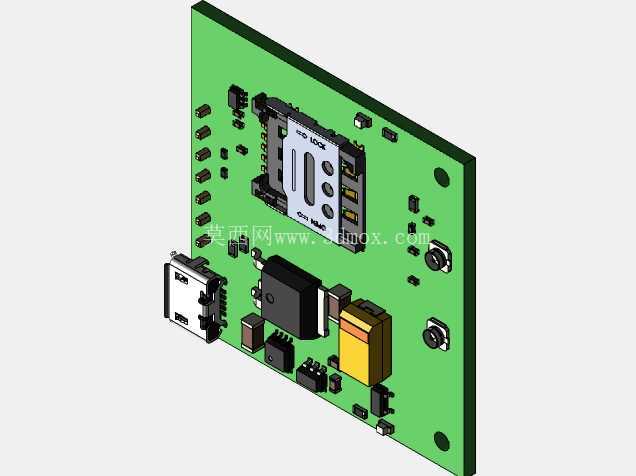

在物联网终端设备的硬件开发环节,通讯模块的载板设计直接决定了终端设备的通讯稳定性与场景适配能力,本次呈现的SIM7000系列模块载板结构,围绕低功耗广域物联网场景的实际部署需求完成全结构建模,覆盖SIM7000E、SIM7000G、SIM7080等多款同系列模组的兼容安装需求,所有元件位置按照实际量产项目的布局逻辑做近似还原,可直接用于终端设备的结构适配参考。

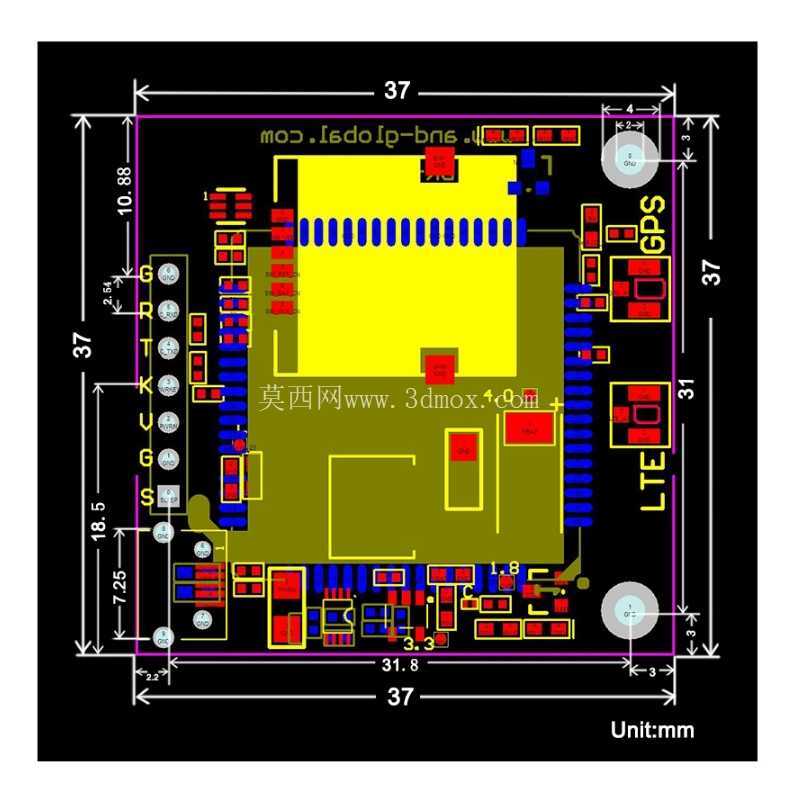

从实际应用场景来看,这类通讯载板多用于户外智能表计、资产追踪终端、共享设备控制板、农业环境监测节点等需要远距离低功耗数据传输的设备中,这类场景往往要求载板在有限的安装空间内完成通讯模组、SIM卡座、电源转换、接口防护等全部功能的集成,同时要兼顾生产环节的SMT贴片工艺可行性,以及后期使用中的抗震、耐温等可靠性要求。建模过程中首先确定了PCB板的外形边界,板体采用常规FR-4板材的厚度设定,四个角预留了标准的安装固定孔位,孔位周边做了足够的铺铜避让,避免安装螺丝时造成线路短路,板边到元件的距离满足波峰焊与贴片加工的工艺边要求,不需要额外添加工艺边即可直接适配多数SMT生产线的轨道传输需求。

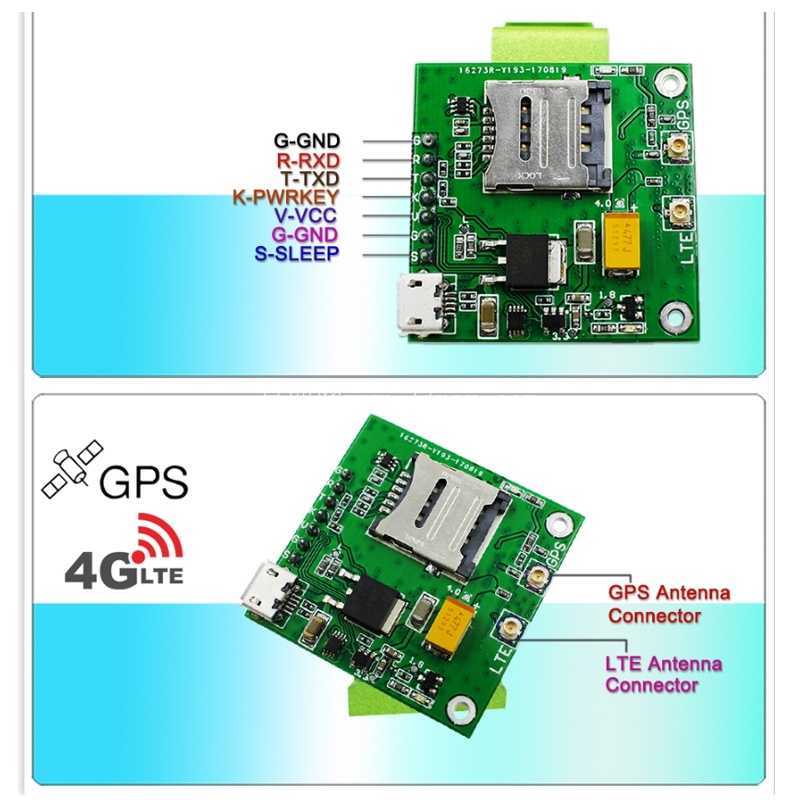

核心通讯模组的安装位置选在板体中部偏上区域,模组下方预留了完整的地铺铜区域,保证模组工作时的散热与屏蔽效果,SIM卡座采用翻盖式Nano SIM卡座设计,布置在模组相邻位置,卡座到模组SIM引脚的走线长度控制在阻抗匹配要求范围内,减少信号传输过程中的损耗。电源部分的布局遵循数模分离的原则,DC输入接口采用Micro USB座布置在板体侧边,输入后的滤波电容、稳压芯片、电感等功率元件按照电流流向依次排布,大电流走线做了加宽处理,功率电感与周边敏感信号元件保持了足够的安全距离,避免开关电源的纹波干扰通讯射频信号。板载的复位按键、电源指示灯、状态指示灯都布置在板边便于操作与观察的位置,指示灯的导光高度与外壳开孔位置做了匹配预留,不需要额外增加导光柱即可满足外壳装配后的状态观察需求。

射频相关的布线在结构建模时同步做了空间避让,板载的天线预留位置远离电源等干扰源,保证射频性能的稳定。所有外围元件的封装都按照实际量产常用的物料尺寸建模,阻容元件采用0805与0603通用封装,便于生产过程中的物料采购与替换,接口元件的外伸尺寸做了精确核对,保证外壳装配时接口可以精准对位外壳开孔,不会出现接口错位、插接受阻的问题。从安装边界来看,板体整体尺寸控制在小型物联网终端的常规安装空间范围内,最高元件的高度不超过10mm,可适配绝大多数塑料外壳的内部安装空间,板体边缘没有突出的元件,不会在装配时与外壳筋位产生干涉。

在设计思路上,整个载板没有采用冗余的功能设计,所有元件都围绕通讯模组的稳定工作做配置,去掉了不必要的扩展功能,在保证功能完整的前提下尽可能压缩板体尺寸,降低物料成本与安装空间占用。元件位置的近似还原处理,既保留了量产板的布局逻辑,也为不同开发者根据自身项目需求调整元件位置预留了参考依据,开发者可以根据实际项目的接口方向、安装空间要求,在这个基础结构上调整元件排布,快速完成自有项目的载板设计,不需要从零开始搭建模组周边的基础电路结构,大幅缩短硬件开发的周期。建模过程中对每个元件的装配间隙都做了核对,元件之间的距离满足SMT贴片的最小间距要求,不会出现元件贴装时连锡、干涉的问题,可直接用于结构手板的制作与装配验证。
