可切换驱动模式的FTC赛事轮组传动结构

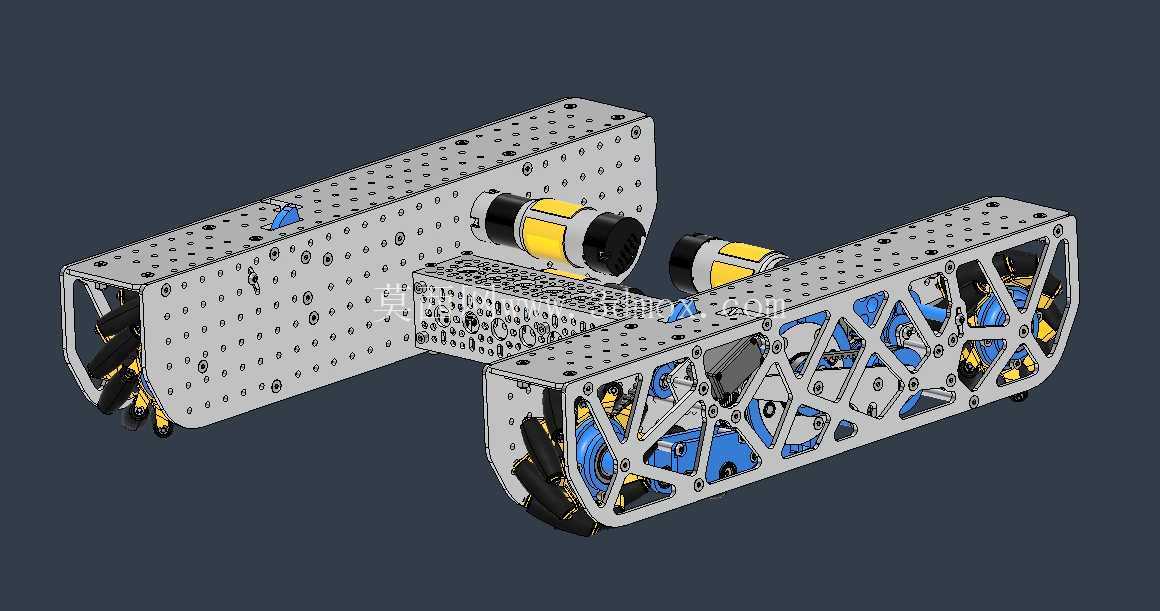

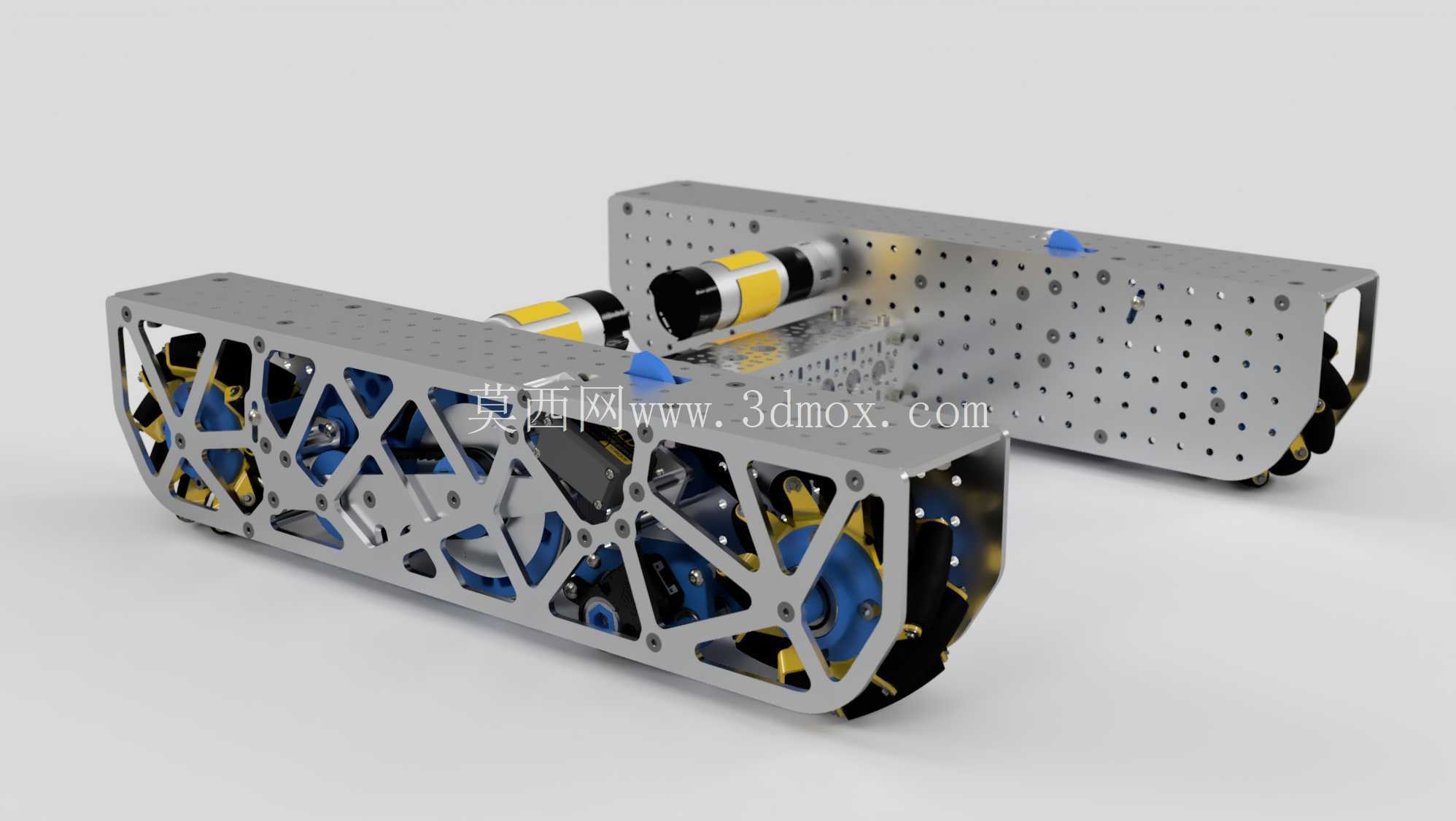

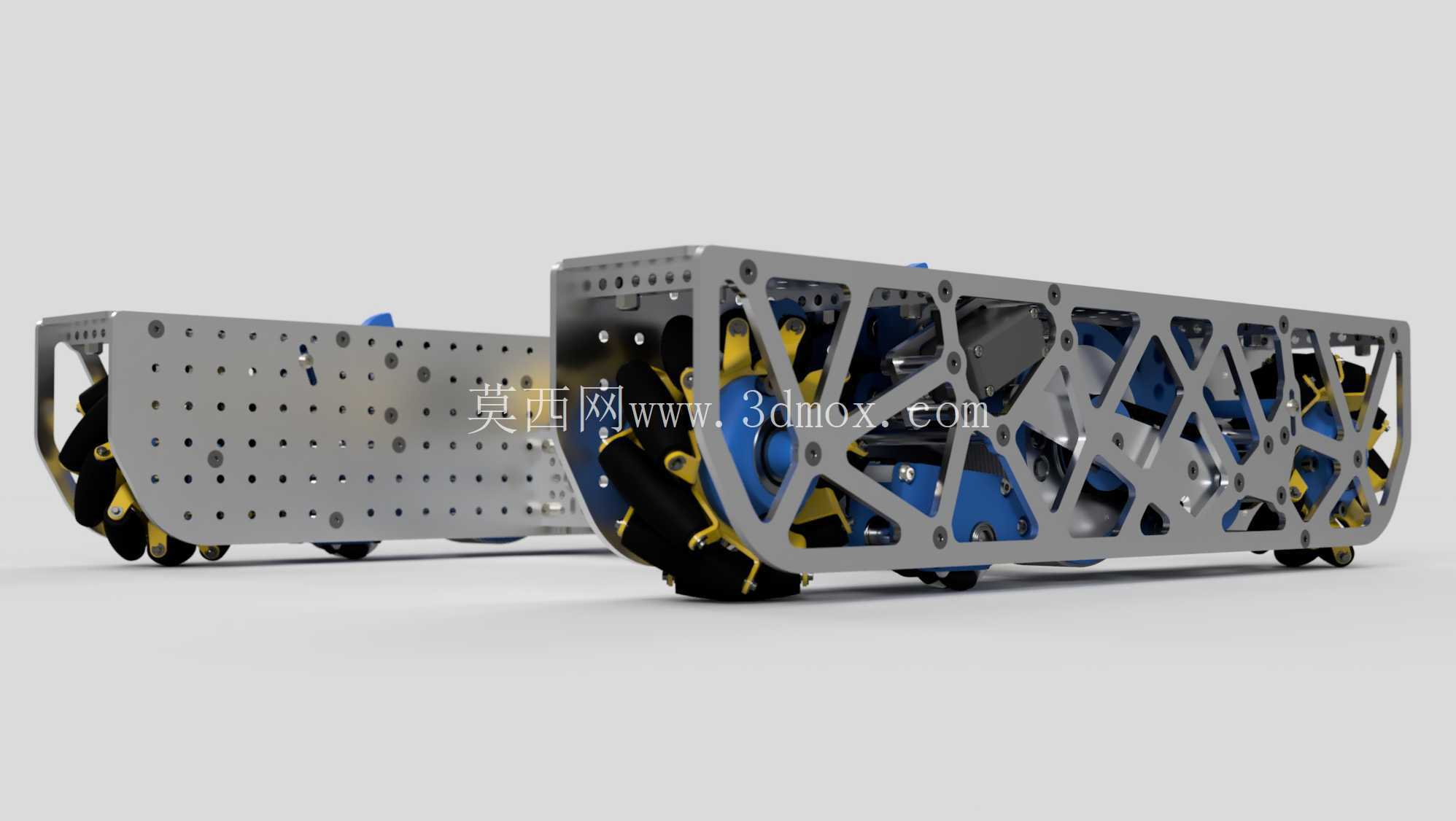

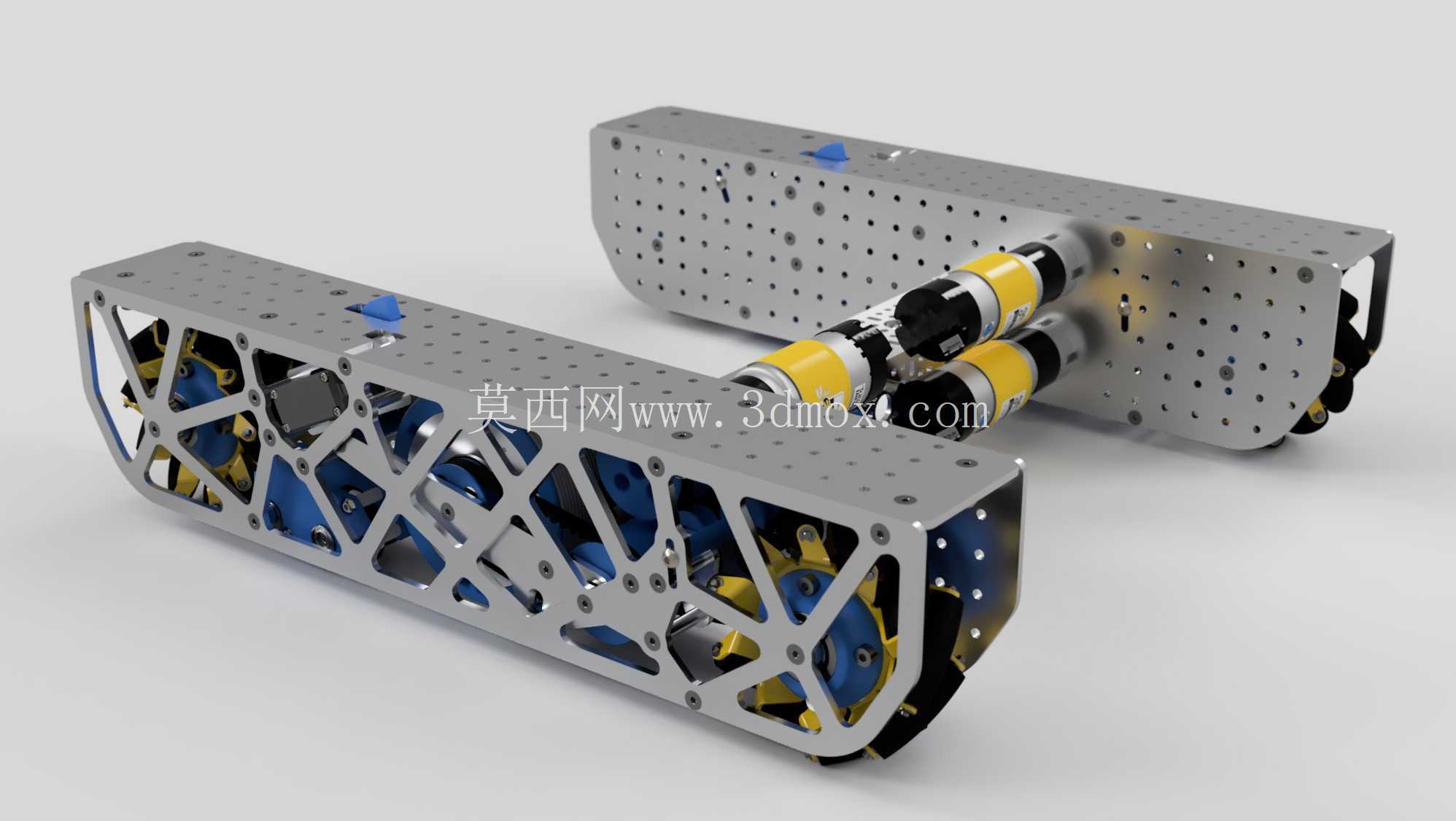

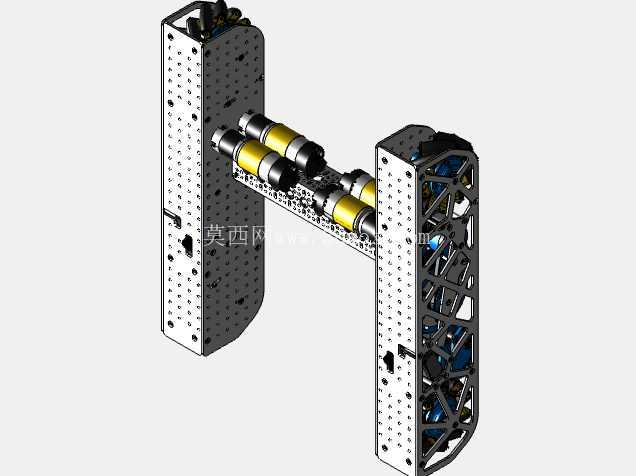

这套轮组传动结构面向青少年机器人竞技赛事场景开发，核心解决竞技过程中不同场地工况下的移动效率问题，适配平整竞速场地、障碍穿越场地、小范围精准作业场地等多种赛事常见地形。结构整体采用模块化拼接设计，所有安装孔位完全兼容通用竞赛铝型材的孔距标准，无需额外打孔改造即可直接搭载到现有赛事机器人底盘上，安装边界预留了足够的传感器、执行机构安装空间，不会与上层的机械臂、物料收集机构产生运动干涉。

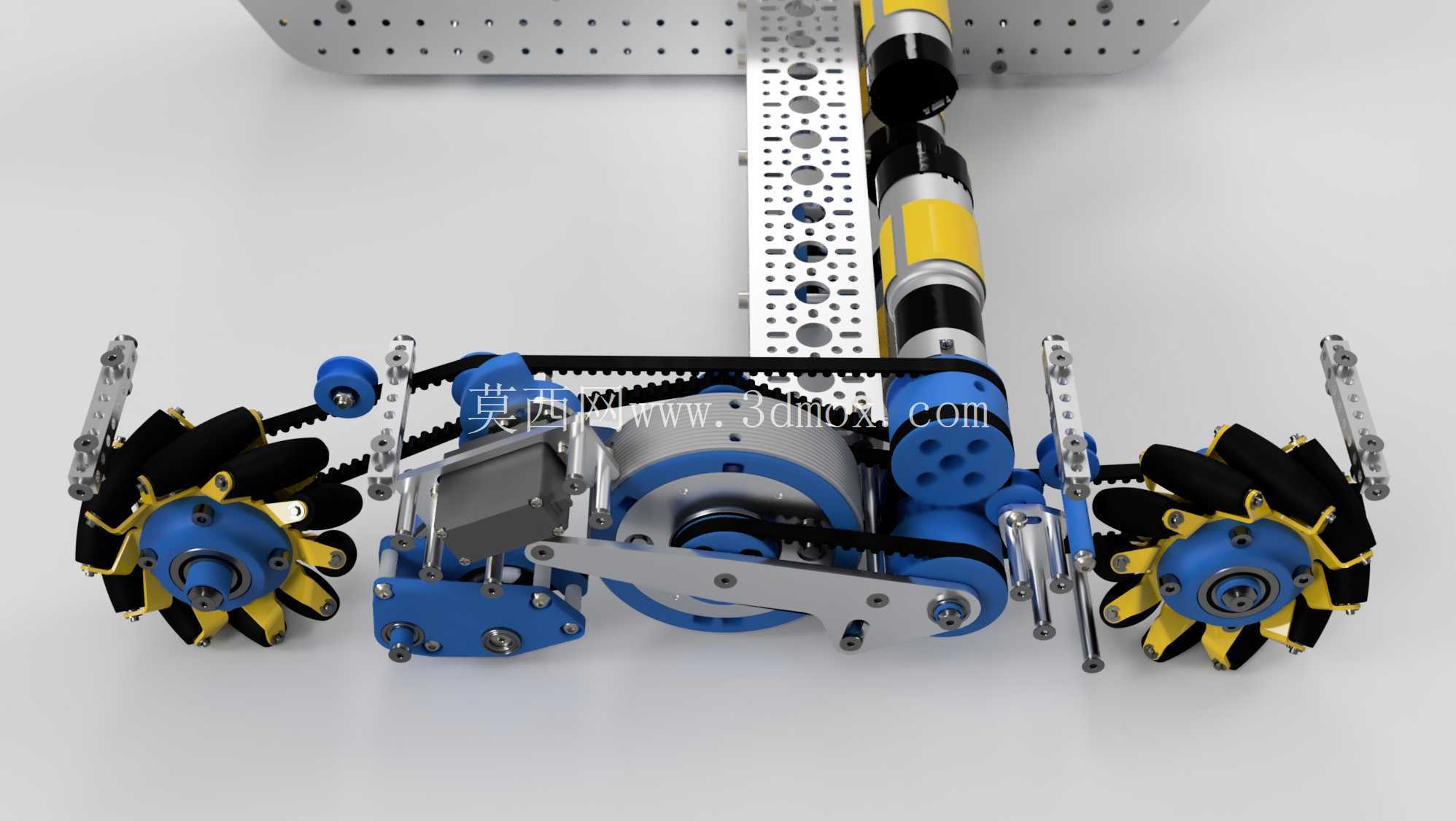

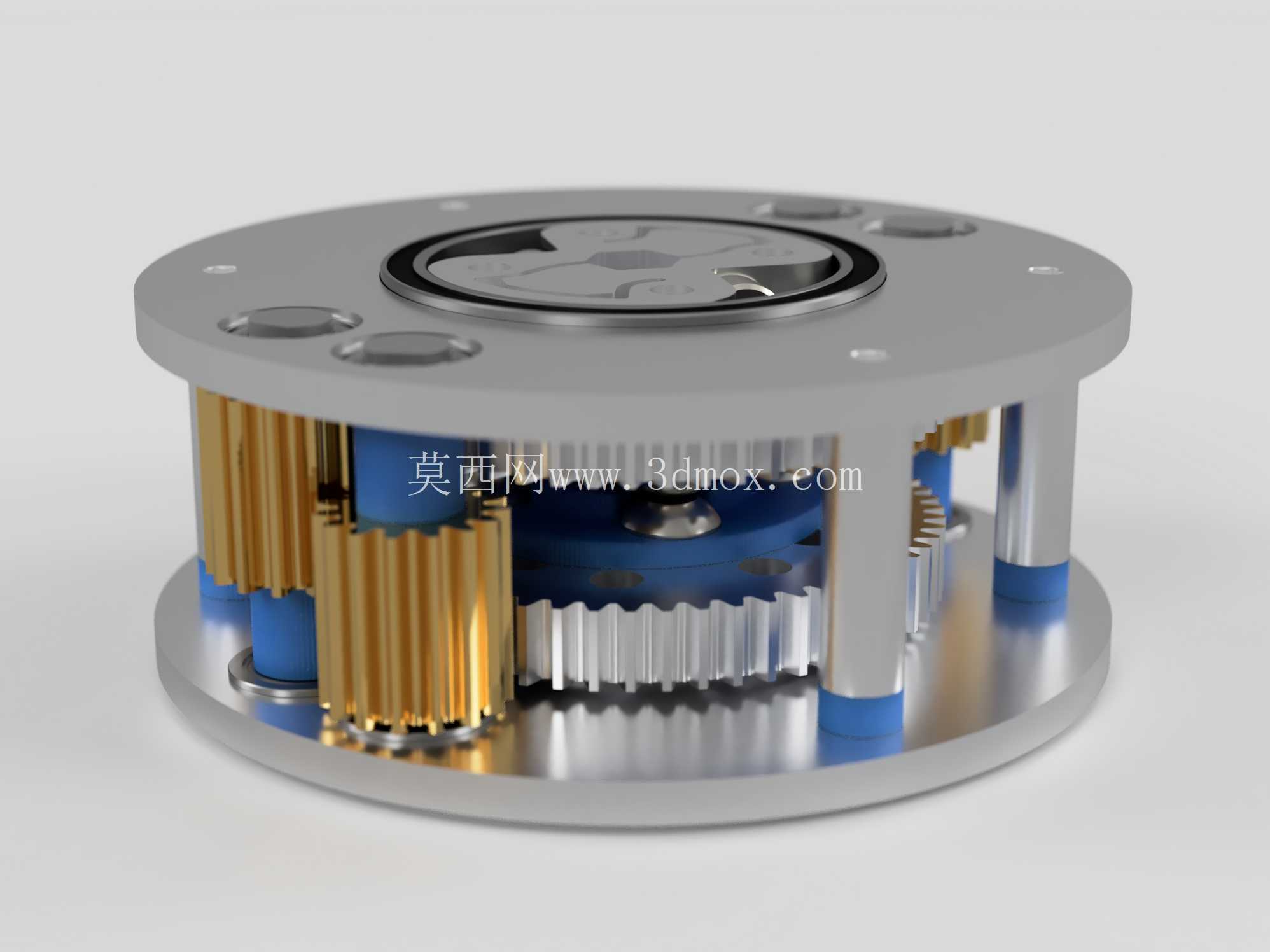

整套结构的核心设计亮点在于双驱动模式切换功能，通过中央升降牵引轮的动作，可在麦克纳姆轮全向驱动与六轮常规驱动之间快速切换。麦克纳姆轮驱动模式下，依靠四个麦克纳姆轮的辊子差速，可实现机器人的横向平移、原地自旋、斜向移动等全向动作，适合在狭窄的赛事场地内完成精准对位、小范围调整位置的作业需求，比如物料拾取、定点投放这类对位置精度要求高的任务；当切换到六轮驱动模式时，中央牵引轮降下接触地面，配合前后轮组提供更大的接地面积与抓地力，动力通过内部齿轮箱从两个驱动电机同步传递到所有接地轮，可输出更大的牵引力，适合跨越小高度障碍、长距离竞速冲刺、大负载搬运这类对动力要求更高的场景，避免单一麦克纳姆轮驱动在大负载下容易打滑、越障能力不足的问题。

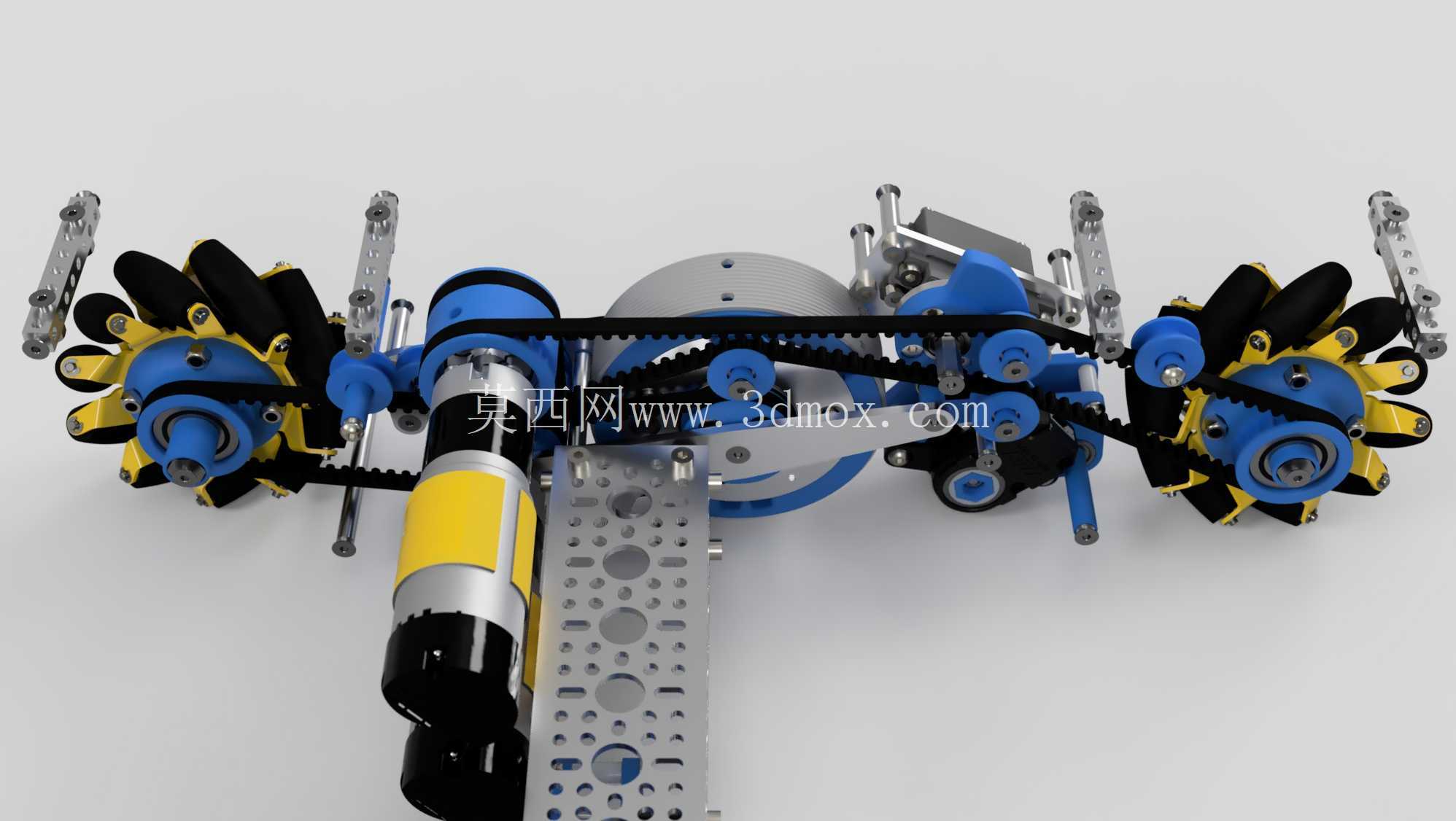

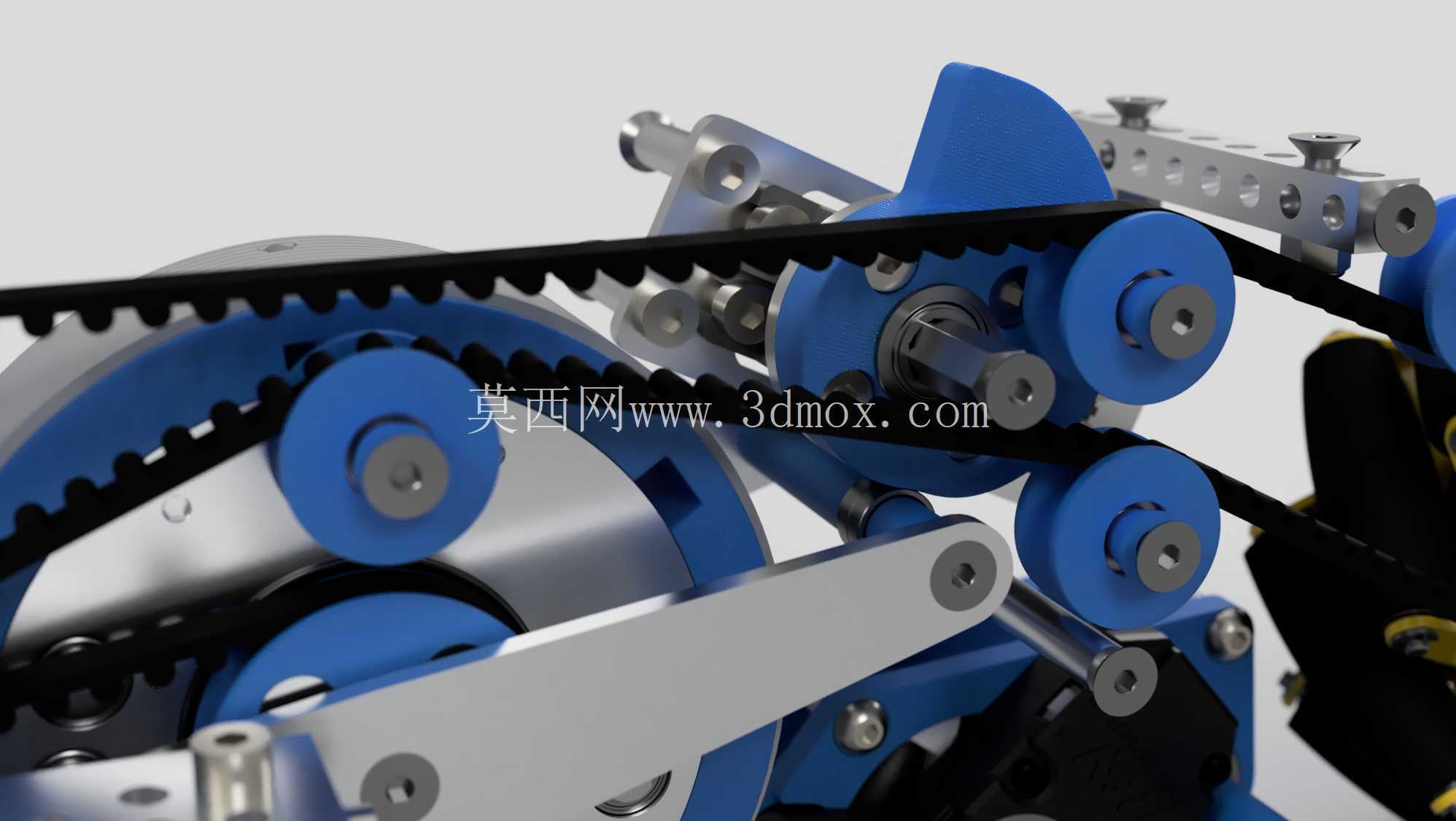

结构的动力传递路径经过多轮优化，带传动与齿轮传动组合的布局既保证了传动效率，又能在冲击负载下通过皮带打滑提供一定的过载保护，避免电机堵转烧毁。所有轮组的支撑座都采用对称式设计，左右轮组的零部件通用率达到90%以上，加工与备料成本更低，后期维护更换零件也更方便。轮系的张紧结构采用可调式安装座，无需拆解整个轮组即可快速调整传动皮带的张紧度，日常调试维护的效率大幅提升。

从安装尺寸来看，整套传动结构横向宽度适配常规16英寸赛事机器人的尺寸规范，纵向长度预留了前后缓冲装置的安装位置，整体高度控制在底盘下层空间内，不会占用上层的任务机构安装空间。中央牵引轮的升降行程经过精准计算，降下时突出麦克纳姆轮接地平面2mm，保证足够的正压力传递动力，升起时与地面间隙达到5mm以上，不会在全向移动时剐蹭地面影响移动精度。所有转动部位都预留了轴承安装位，可配合标准法兰轴承降低转动阻力，减少动力损耗，同时提升结构的使用寿命，应对赛事过程中的频繁冲击与长时间连续运行需求。

这套结构的设计思路完全围绕赛事场景的实际痛点展开，没有冗余的功能设计，所有结构特征都服务于驱动模式切换的核心功能，同时兼顾了赛事机器人快速调试、易维护、高可靠性的需求，对于参与同类型机器人竞技赛事的队伍来说，可直接参考其传动布局与切换机构设计，根据自身机器人的尺寸与负载需求调整对应参数，快速搭建出适应多场景的移动底盘。
