立式多级离心泵工业三维设计作品

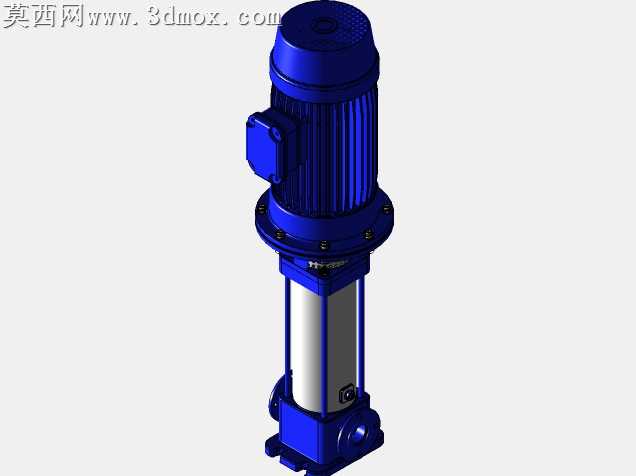

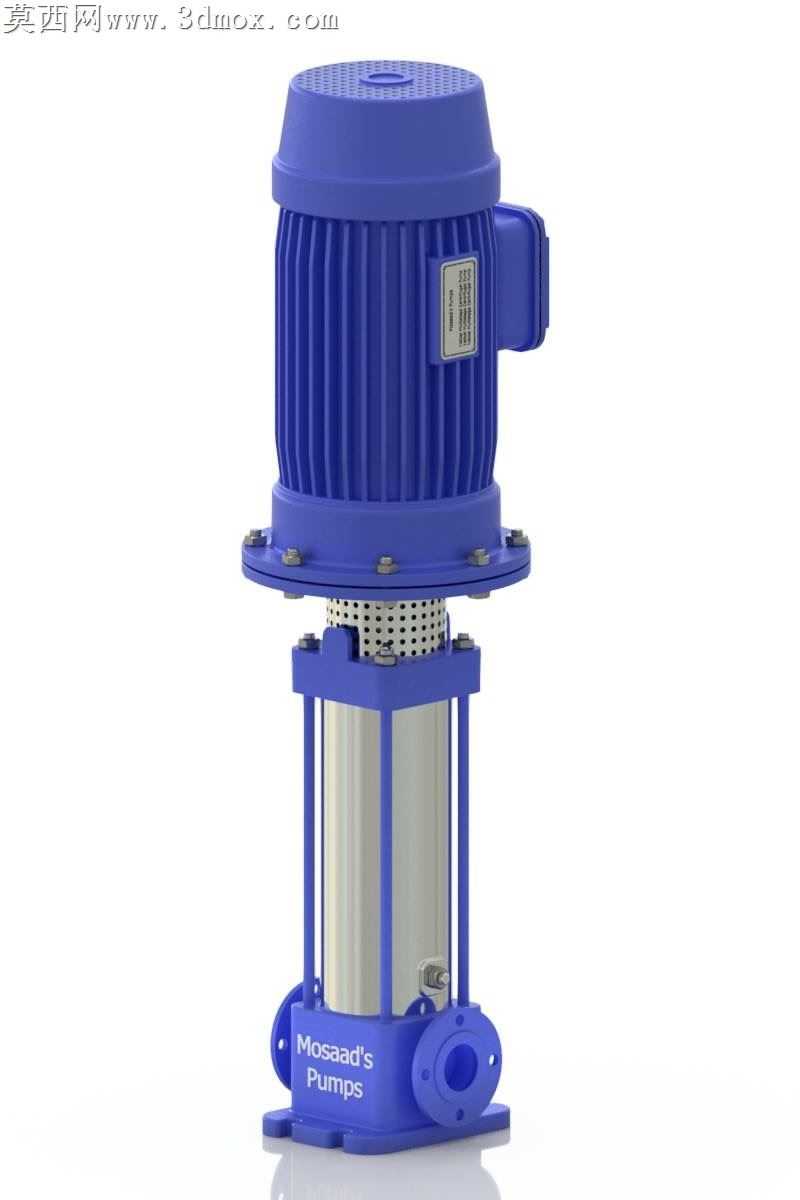

本作品为立式多级离心泵的三维数字化设计成果，建模阶段严格遵循立式离心泵的真实结构比例开展搭建，首先完成上部驱动电机部分的建模：对电机外壳的竖向散热筋条做等距阵列处理，精准还原散热结构的排布规律，电机侧部的接线盒、铭牌安装位均按照实物尺寸做细节刻画，电机端盖的螺栓连接位做圆周阵列排布，还原紧固件的装配逻辑。中部连接段采用框架式支撑结构设计，四根竖向支撑柱均匀分布在电机与泵体的连接法兰之间，支撑柱中部设置镂空防护网结构，既还原了真实产品的防护设计，也通过镂空结构展现内部泵轴的装配关系，连接法兰处的螺栓孔、密封槽位均做精细化建模，保证装配结构的合理性。下部泵体部分重点刻画流体过流结构，侧部的进水、出水法兰接口做标准法兰尺寸建模，法兰盘上的连接螺栓孔做均匀分布处理，泵体底座的安装固定孔、加强筋结构均按照工业泵的安装标准设计，泵体表面的品牌标识区域做凹陷贴合处理，还原产品的外观细节。材质与渲染阶段，针对不同部件匹配对应工业材质：电机外壳、泵体、支撑结构采用哑光蓝色工业漆材质，调整材质粗糙度模拟真实铸件喷漆的质感，中部防护网采用金属冲孔网材质，调整金属反射度与通透度还原金属网的视觉效果，内部泵轴采用抛光不锈钢材质，通过高反射属性展现金属加工件的光洁质感，连接螺栓采用镀锌金属材质，区分不同金属件的视觉差异。渲染时采用柔和的工业产品布光方案，主光源从侧上方投射，突出泵体的竖向结构层次，辅助光源补亮底部暗部区域，避免结构阴影遮挡细节，添加柔和的地面反射效果，增强模型的真实感与立体感。设计过程中充分考虑立式多级离心泵的结构合理性，整体采用立式同轴布局，保证电机轴与泵轴的同轴度装配逻辑，各级过流部件的连接关系清晰，既满足三维展示的视觉效果，也可作为产品结构展示、装配教学的数字化参考模型，完整还原了立式多级离心泵从上部驱动单元到下部流体输送单元的全部结构特征，细节处理贴合工业产品的真实生产制造标准。
