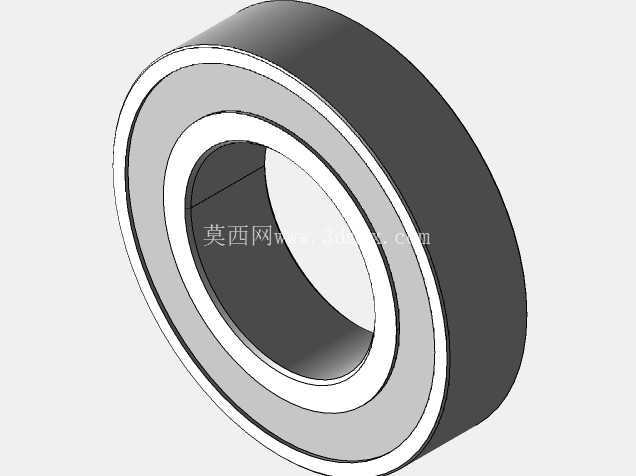

6006Z带防尘盖深沟球轴承结构设计

在各类需要低摩擦旋转支撑的机械结构中，带防尘盖的深沟球轴承始终是应用覆盖范围最广的基础零部件，6006Z这类单侧带铁质防尘盖的轴承，主要适配那些存在轻度粉尘飞溅、但无持续液体喷淋的装配场景，比如普通轻工输送线的从动辊筒支撑、小型电机的输出端定位、民用风机的叶轮转轴固定、台式加工设备的进给轴辅助支撑等位置，都能见到这类轴承的身影。和开式深沟球轴承相比，带Z型防尘盖的结构不需要额外加装外置密封端盖，能有效缩减轴承座的轴向加工尺寸，降低装配环节的零件数量，同时可以阻挡外界的金属碎屑、织物纤维、浮尘等颗粒进入轴承内部滚道，避免滚动体与滚道之间出现磨粒磨损，大幅延长常规工况下的轴承维护周期。

从结构设计逻辑来看，这类轴承的设计核心是在保证额定动载荷、额定静载荷满足同尺寸系列标准要求的前提下，尽可能降低旋转过程中的摩擦阻力，同时兼顾防尘结构的可靠性。轴承的内圈、外圈均采用高碳铬轴承钢经淬火回火处理，滚道表面经过超精研磨加工，表面粗糙度控制在合理区间，保证滚动体在滚道内运转时的平稳性；滚动体为标准钢球，沿保持架均匀分布，保持架采用冲压钢板铆接结构，重量轻且强度足够，能够在高速旋转时稳定分隔钢球，避免钢球之间直接接触产生额外摩擦与磨损。单侧的防尘盖采用冲压薄钢板制成，外圈上加工有专门的防尘盖安装卡槽，防尘盖压入卡槽后与外圈形成过盈配合，不会随内圈同步转动，防尘盖的内边缘与内圈的防尘台阶之间保留极小的间隙，既不会接触内圈产生摩擦阻力，又能形成曲折的密封间隙，阻挡外界颗粒进入轴承内部，轴承内部在出厂时已经填充了适量的锂基润滑脂，正常使用工况下不需要中途补充润滑脂，减少了后期维护工作量。

从安装边界尺寸来看，这款轴承的内径为30mm，对应适配的轴颈直径需要按照基孔制配合要求加工，一般旋转内圈的工况下采用k6或者m6的过渡配合，保证内圈与轴同步旋转，不会出现内圈跑圈的问题；轴承外径为55mm，对应轴承座的安装孔按照基轴制加工，一般采用H7或者J7的配合，既保证外圈安装定位可靠，又能避免外圈受挤压变形影响内部游隙；轴承的整体宽度为13mm，对应的轴上定位台阶、轴承座孔的定位台阶尺寸都需要符合标准安装尺寸要求，轴肩高度不能超过内圈的倒角尺寸，座孔的挡肩高度也不能超过外圈的倒角尺寸，避免安装时轴承无法贴合定位面，同时要保证台阶处不会与防尘盖发生干涉。在装配过程中，需要注意压装轴承时的施力位置，当把轴承压装到轴上时，压力只能施加在内圈端面上，不能通过滚动体、外圈或者防尘盖传递压装力，避免防尘盖变形脱落、滚道和钢球被压伤；当把轴承压入轴承座孔时，压力只能施加在外圈端面上，同样不能让内圈和防尘盖受力。

在实际选型应用中，这类轴承主要承受径向载荷，同时也可以承受一定限度的双向轴向载荷，当径向游隙适当增大时，承受轴向载荷的能力会有所提升，但不能用于承受较大倾覆力矩的工况。和接触式橡胶密封的轴承相比，铁质防尘盖的非接触式密封结构摩擦阻力更小，极限转速更高，更适合转速相对较高、环境粉尘浓度不算特别高的场景，而如果是存在大量水汽、油污喷淋的工况，则需要选择带接触式密封圈的型号。在三维建模过程中，这类标准件的建模需要严格遵循国标尺寸参数，保证倒角、滚道曲率、防尘盖卡槽位置、安装台阶尺寸都和实物一致，这样在整机装配干涉检查、装配工艺模拟的时候，才能准确反映真实的装配关系，避免出现设计阶段预留的安装空间不足、定位台阶干涉等问题，很多新手建模时容易忽略轴承的倒角尺寸和防尘盖的突出量，导致实际装配时轴承无法安装到位，或者防尘盖与相邻零件发生摩擦，这些都是标准件建模时需要重点注意的细节。
