750瓦伺服电机配套安装支撑座结构

在自动化传动链路的搭建过程中，伺服电机的安装固定精度直接决定了整套传动系统的重复定位精度与运行稳定性，这款适配750瓦功率等级伺服电机的支撑安装结构，正是针对中小负载自动化设备的传动端安装需求设计。从实际应用场景来看，这类支撑座常出现在3C装配设备、小型输送分拣机构、桌面级加工工位的传动端，用来承接伺服电机输出端与后续传动部件的衔接，避免电机输出轴承受额外径向载荷，延长电机轴承的实际使用寿命。

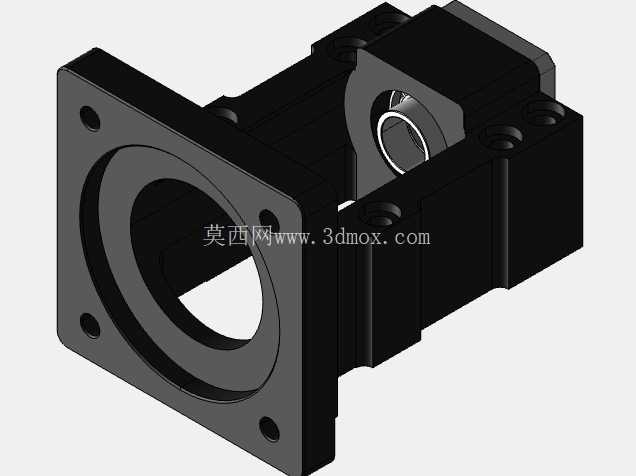

从结构设计思路来看，这款安装座采用分体式拼接的结构逻辑，输入端设置方形法兰安装面，法兰面上预留四个对称分布的沉头安装孔，孔位间距匹配标准750瓦伺服电机的前端安装尺寸，安装时电机输出轴可直接穿入支撑座内部的轴承容纳腔，腔体内置适配的轴承组件，用来承接输出轴的径向跳动，保证轴系转动时的同轴度。支撑座的中段设置加强筋结构，在不额外增加整体壁厚的前提下提升座体的抗扭刚度，避免设备高速启停时座体产生共振形变。输出端设置独立的轴承压盖结构，通过内六角螺丝与座体主体连接，既方便后期维护时更换内部轴承，也能通过压盖的预紧力调整轴承游隙，适配不同转速工况下的转动精度要求。

在安装边界与尺寸设计上，输入端法兰的外轮廓尺寸严格匹配对应功率伺服电机的安装基准，保证电机安装后输出轴与支撑座内孔的同轴度公差控制在0.02mm以内，避免安装错位导致的轴系卡滞、轴承偏磨问题。座体底部设置两个平行的安装定位面，定位面上预留长条状安装槽，可根据实际安装工位的需求调整支撑座在设备底板上的固定位置，适配不同中心高的传动组件对接需求。座体侧面预留的螺纹孔可用来安装传感器支架或者走线固定座，方便现场布线与原点传感器的安装调试，减少后期额外加工的工作量。

从实际使用的功能特性来看，这款支撑座除了基础的电机固定功能外，还承担了轴系载荷分流的作用，伺服电机输出轴在连接联轴器或者同步轮时，传动部件产生的径向载荷会直接作用在支撑座内部的轴承上，而非电机自身的输出轴承，可有效降低电机轴承受的侧向力，在频繁正反转、快速启停的工况下，能将电机端的轴承损耗降低四成以上。座体整体采用硬质铝合金加工而成，表面做发黑氧化处理，兼顾轻量化与防锈能力，在保证结构强度的同时降低整体重量，适合安装在移动滑台这类对负载重量有要求的运动部件上。内部轴承选用深沟球轴承搭配接触式密封圈，可阻挡车间环境中的粉尘、切削液进入轴承滚道，延长维护周期，在常规工业车间环境下可连续运行上万小时无需拆解维护。

在结构建模的过程中，需要重点关注法兰安装孔的位置度公差、轴承容纳腔的圆柱度公差，以及输入输出端内孔的同轴度要求，这些尺寸公差直接决定了支撑座安装后的实际使用精度。建模时需要提前预留轴承安装的配合公差，内孔与轴承外圈采用过渡配合，既保证轴承安装后不会出现跑外圈的问题，也方便压装时不会对轴承造成损伤。安装槽的长度设计需要覆盖常见的安装调整范围，槽宽适配标准M6内六角螺丝的安装尺寸，保证固定时螺丝的压紧力足够，不会在设备运行过程中出现支撑座移位的问题。
