VAZ车型传动轴十字万向节结构设计

　　十字万向节作为传动轴系统的核心铰接部件，主要承担变角度动力传递的功能，在前置后驱车型的底盘传动布局中，这类部件布置在变速箱输出端与驱动桥主减速器输入端之间，用来补偿车辆行驶过程中悬架跳动带来的传动轴轴线角度变化、轴向窜动，避免传动系统出现运动干涉、附加载荷过大的问题。本次设计的十字轴万向节适配拉达VAZ2101至2107系列车型，可匹配对应规格的2101-2201023号叉形法兰，满足该系列车型传动轴的维修替换、改装升级的结构适配需求。

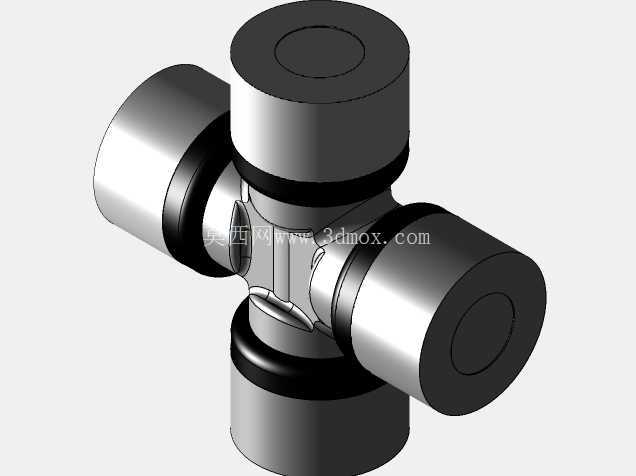

　　从结构设计逻辑来看，十字轴采用四个轴颈呈90度正交分布的核心结构，四个轴颈的同轴度、圆柱度公差控制在IT6级精度区间，轴颈表面做高频淬火处理，表层硬度达到HRC58-62，硬化层深度控制在1.2-1.8mm范围内，兼顾轴颈表面的耐磨性能与芯部的抗冲击韧性，能够承受车辆起步、急加速、颠簸路面行驶时产生的交变冲击载荷。轴颈根部采用大圆角过渡设计，避免应力集中导致的轴颈断裂失效，圆角半径根据轴颈直径匹配设定，保证应力集中系数控制在安全阈值内。每个轴颈配套的滚针轴承组件采用无内圈结构，滚针直接与十字轴轴颈表面接触，最大化利用径向安装空间，在相同轴颈直径的条件下提升轴承的承载能力；轴承外圈与万向节叉的安装孔采用H7/k6过渡配合，装配后通过孔用弹性挡圈实现轴向定位，防止车辆运行过程中轴承外圈脱出，同时挡圈的厚度公差经过严格匹配，保证四个轴颈的轴向间隙控制在0.02-0.05mm区间，既避免间隙过大导致传动冲击异响，也防止间隙过小造成轴承运转卡滞、温升过高。

　　从安装边界尺寸来看，十字轴的四个轴颈端面之间的最大距离、轴颈直径参数完全匹配对应叉形法兰的安装开档尺寸，装配时无需对原车叉形部件进行二次加工，可直接完成压装；轴承外圈的外径与法兰叉的轴承孔尺寸完全适配，压装过程中压力作用在轴承外圈端面，避免滚针承受装配压力导致的滚针歪斜、轴颈表面压伤问题。在实际装车应用场景中，该十字万向节可在两轴最大夹角15-20度的工况下稳定传递扭矩，适配车辆满载、空载状态下悬架跳动带来的传动轴角度变化，当车辆在非铺装路面行驶时，传动轴的瞬时角度变化可达12度以上，该结构的十字轴可通过四个轴颈的相对转动，持续平稳传递发动机输出的扭矩，不会出现传动卡滞、扭矩传递中断的问题。设计过程中对十字轴的润滑结构做了适配优化，十字轴中心设置连通四个轴颈表面的润滑油道，轴颈端面设置注油嘴安装位，保养时可通过注油嘴向油道内注入润滑脂，润滑脂通过油道分配到四个轴颈与滚针的配合面，减少滚针与轴颈的滑动摩擦磨损，延长部件的使用寿命；轴承外圈端部设置橡胶油封，油封采用双唇口结构，内侧唇口阻挡润滑脂泄漏，外侧唇口阻挡外界泥沙、灰尘进入轴承内部，避免磨粒磨损导致的轴承早期失效。

　　从受力特性来看，十字轴在传递扭矩时，相对的两个轴颈承受一对大小相等、方向相反的径向力，轴颈的抗弯截面模量经过校核，在发动机最大输出扭矩的1.5倍冲击载荷下，轴颈的最大弯曲应力低于材料的屈服强度，保证极端工况下不会出现轴颈弯曲、断裂的失效问题；十字轴的材质选用20CrMnTi合金结构钢，经过渗碳淬火处理，材料的芯部韧性可达AKU≥70J，能够承受车辆传动系统的交变冲击载荷，避免脆性断裂问题。在建模过程中，对十字轴的所有配合面做了精确的公差建模，轴颈的圆柱面、轴承外圈的配合面、挡圈槽的尺寸都按照实际加工公差做了参数化设定，可直接导出工程图用于生产加工，也可用于传动轴总成的装配仿真、运动干涉检查，验证不同跳动行程下万向节与周边部件的间隙是否满足设计要求。
