FRC竞赛SDS MK4i全向轮转向架卡扣盖板

在FRC机器人竞赛的备赛过程中，全向轮模块的防护与运维一直是参赛队伍结构设计环节的核心痛点之一，尤其是SDS MK4i这类应用广泛的商用全向轮转向模块，原厂结构并未预留散热与碎屑防护的集成安装位，赛场上高速运转产生的金属碎屑、场地浮尘很容易侵入X型接触轴承的配合间隙，轻则增大转向阻尼影响走位精度，重则直接造成轴承卡滞让整轮失效，直接影响赛事成绩。这款卡扣式盖板正是针对这一实际工程痛点开发的配套结构件，完全适配SDS MK4i全向轮转向架的安装边界，不需要对原厂模块做任何打孔、切削类的破坏性改装，就能实现防护、散热、框架拓展的多重功能。

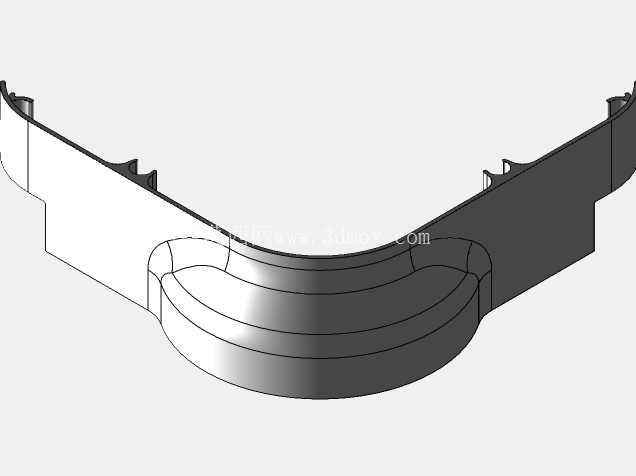

从实际使用场景来看，FRC竞赛场地内经常会散落其他机器人机构脱落的铝屑、塑料碎块、场地地毯纤维等杂物，全向轮作为直接接触场地的行走部件，模块上部的轴承与传动齿轮区域完全暴露在杂物侵入的路径上，以往参赛队伍常用胶带缠绕、3D打印简易盖板遮挡的方式处理，要么散热不佳导致模块内置电机长时间高负载运行过热退磁，要么固定不牢在对抗碰撞中脱落，完全达不到稳定防护的要求。这款盖板在设计时就充分考虑了赛用的严苛工况，整体采用上下双层卡扣结构，内盖直接卡接在全向轮单元的上部安装凸缘上，配合面贴合原厂模块的轮廓公差，不需要额外螺丝固定，拆装时只需要拨开卡扣点位就能快速取下，方便赛间快速检查轮组状态、清理侵入的杂物。

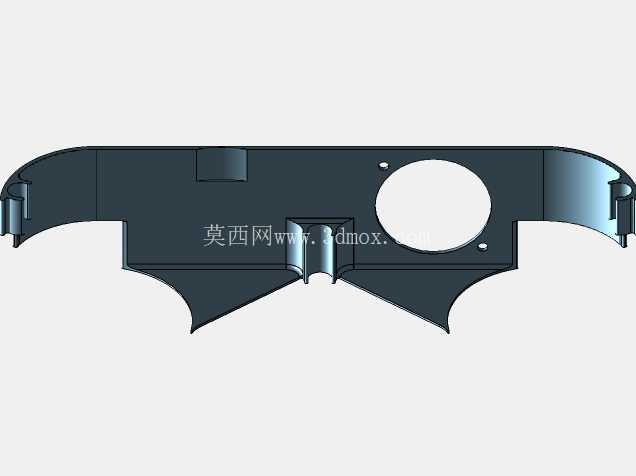

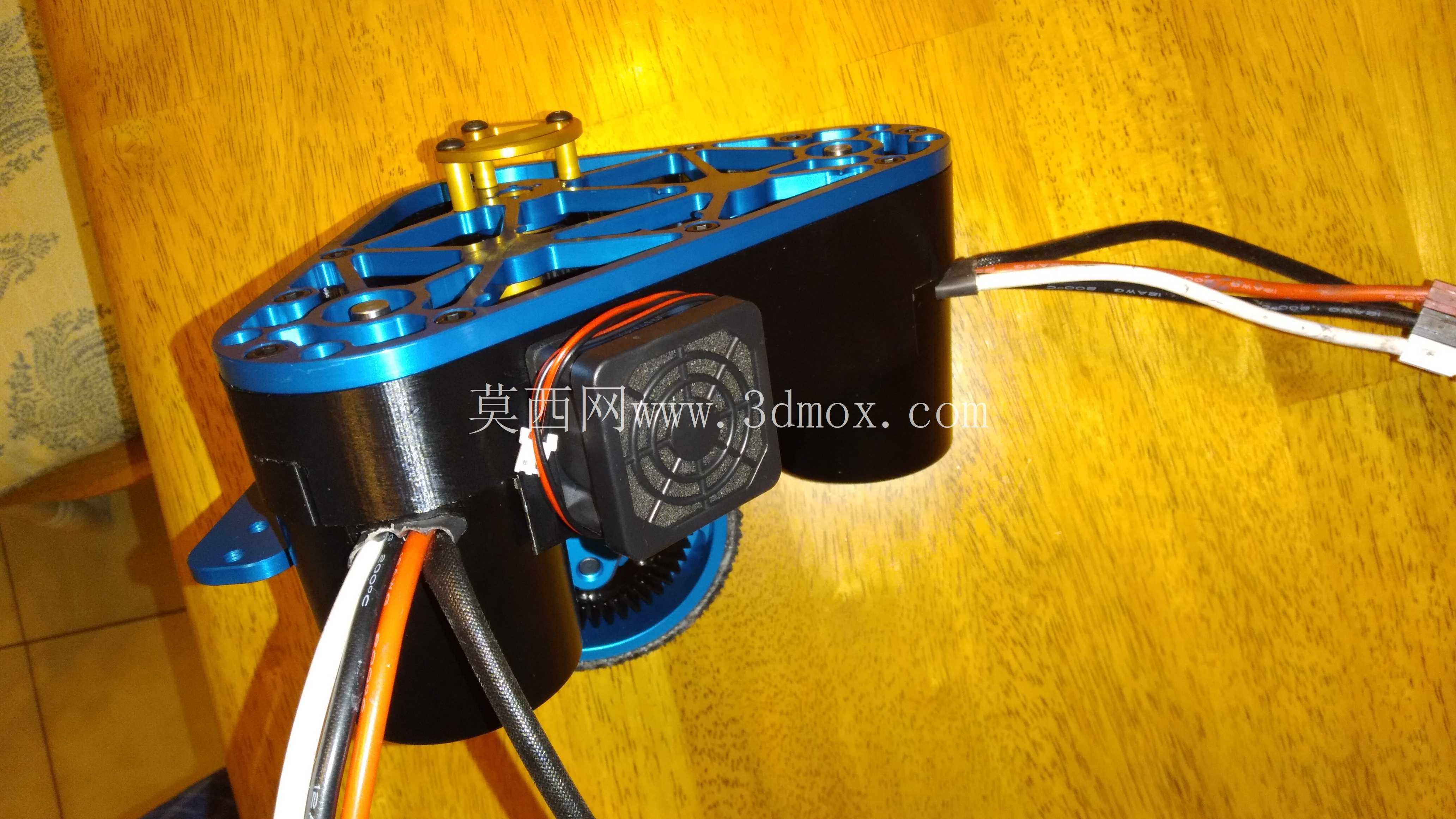

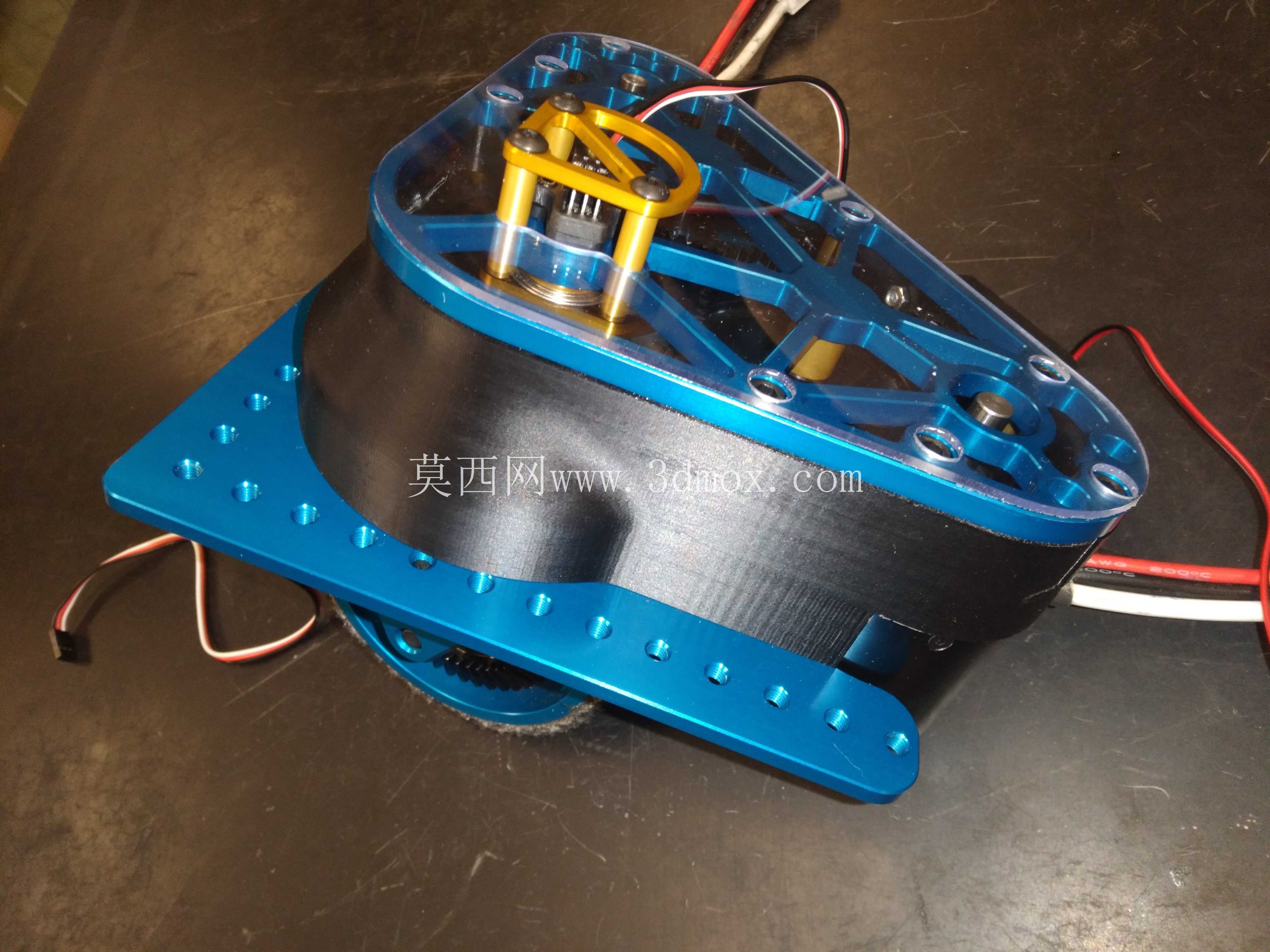

结构功能上，盖板预留了标准40毫米迷你风扇的安装位，适配市售常规12伏供电的迷你散热风扇，安装后风扇的出风方向正对全向轮单元内部，形成正压防护效果——持续向内吹入经过过滤的空气，让模块内部气压高于外部环境，外界的浮尘、碎屑就很难从装配缝隙进入内部，从根源上降低轴承卡滞的风险。过滤结构没有采用自制滤网的方案，而是直接适配亚马逊市售的标准40毫米迷你风扇卡扣式过滤器，这类过滤器自带过滤棉层与卡扣结构，直接卡在风扇进风侧即可，不需要额外粘接固定，赛间更换过滤棉也只需要几秒就能完成，完全符合赛事快速运维的需求。盖板的顶盖部分采用聚碳酸酯材料切割加工，具备良好的透明可视性，不需要拆下盖板就能直接观察到内部轴承的运转状态、齿轮啮合情况以及是否有杂物侵入，日常训练时可以快速排查轮组隐患，减少不必要的拆装工作量；透明顶盖与内盖之间采用双面胶带粘接固定，粘接位置避开卡扣受力点位，不会因为反复拆装卡扣造成顶盖脱落。

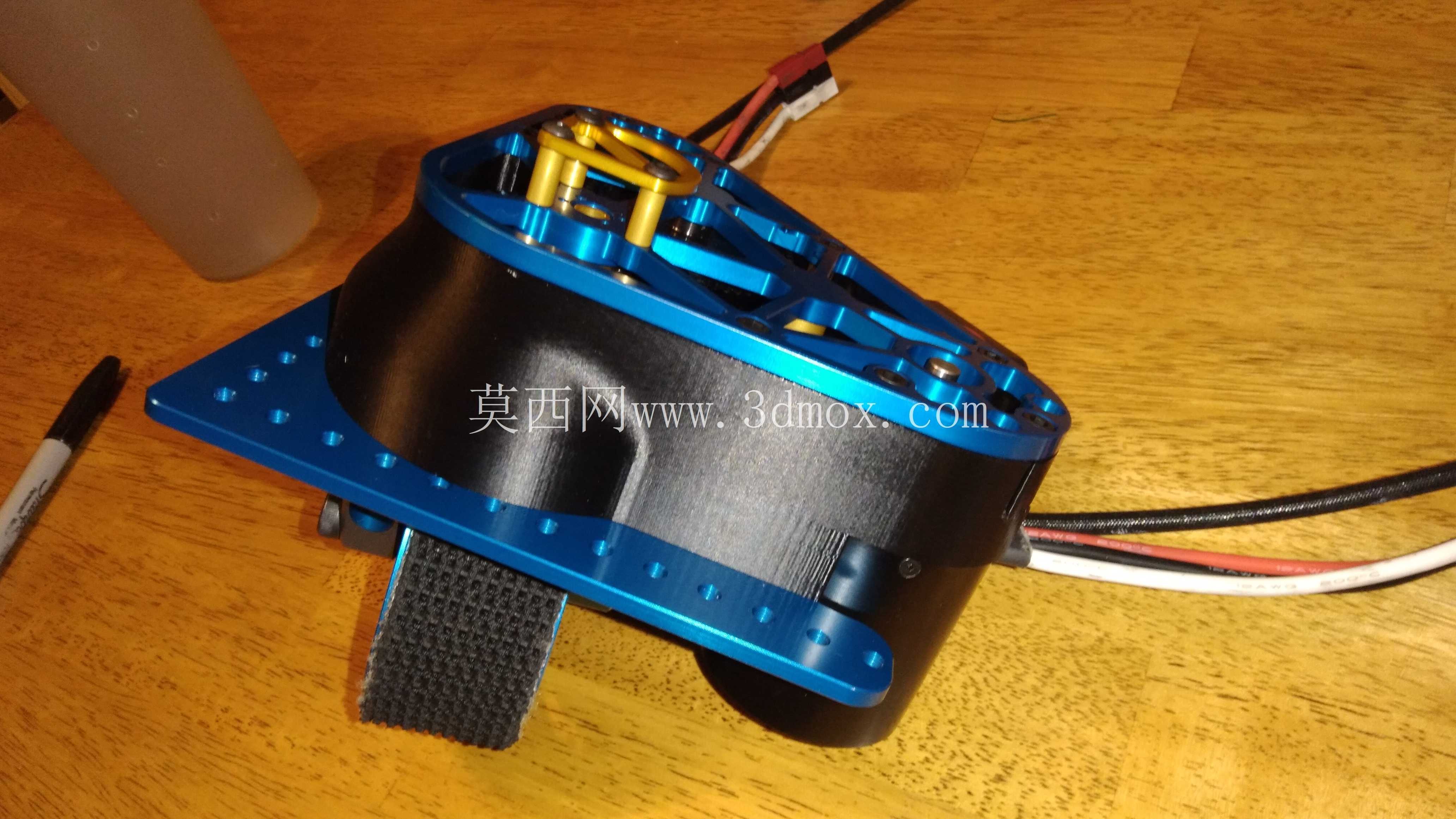

安装边界方面，这款盖板完全贴合SDS MK4i转向架的上部轮廓，所有卡扣点位都对应原厂模块的凸缘结构，安装后不会突出轮组的原有安装边界，不会干涉全向轮的360度转向动作，也不会和机器人底盘的其他走线、结构件产生运动干涉。除了基础的防护散热功能，盖板还预留了框架材料的安装接口，可以直接将竞赛机器人常用的2英寸×1英寸铝型材框架，以顶部或者底部的安装方式固定在SDS主板上，不需要额外设计转接支架，就能快速搭建轮组上部的防护架、走线槽或者上层机构安装基座，大幅减少参赛队伍的底盘结构设计工作量。

适配性上，这款盖板的安装孔位与卡扣结构完全匹配SDS MK4i全向轮模块的尺寸公差，不管是搭配Kraken、Neo还是Falcon型号的驱动电机，都不会出现安装干涉的问题，不需要针对不同电机型号做额外的结构修改，同一套盖板可以通用在所有搭载SDS MK4i转向架的竞赛机器人上。在实际对抗工况下，卡扣结构的连接强度足够承受赛事中的常规碰撞冲击，不会因为机器人急停、变向、对抗碰撞就出现盖板脱落的情况，聚碳酸酯顶盖的抗冲击性能也能抵御场地内飞射的杂物冲击，避免内部风扇、传动结构被飞屑打坏。和传统的螺丝固定盖板相比，卡扣式设计不需要工具就能完成拆装，赛中如果出现轮组卡滞的情况，队员可以在十几秒内拆下盖板清理杂物、排查故障，大幅缩短故障处理时间，这在分秒必争的FRC赛事中有着非常高的实用价值。
