数字PWM舵机LDX227高精度伺服执行单元

　　在小型机器人关节驱动、机械臂末端摆动以及多自由度仿生平台的选型中，执行器的体积、扭矩输出与安装兼容性往往是结构工程师最先权衡的指标。LDX-227这类数字PWM伺服电机正是面向紧凑安装空间设计的一体化执行单元，它将减速齿轮组、驱动电路板、位置反馈电位器与输出轴整合在同一壳体内，外部只需供电与PWM信号即可完成角度闭环控制，省去了独立驱动器与编码器的布置工作。

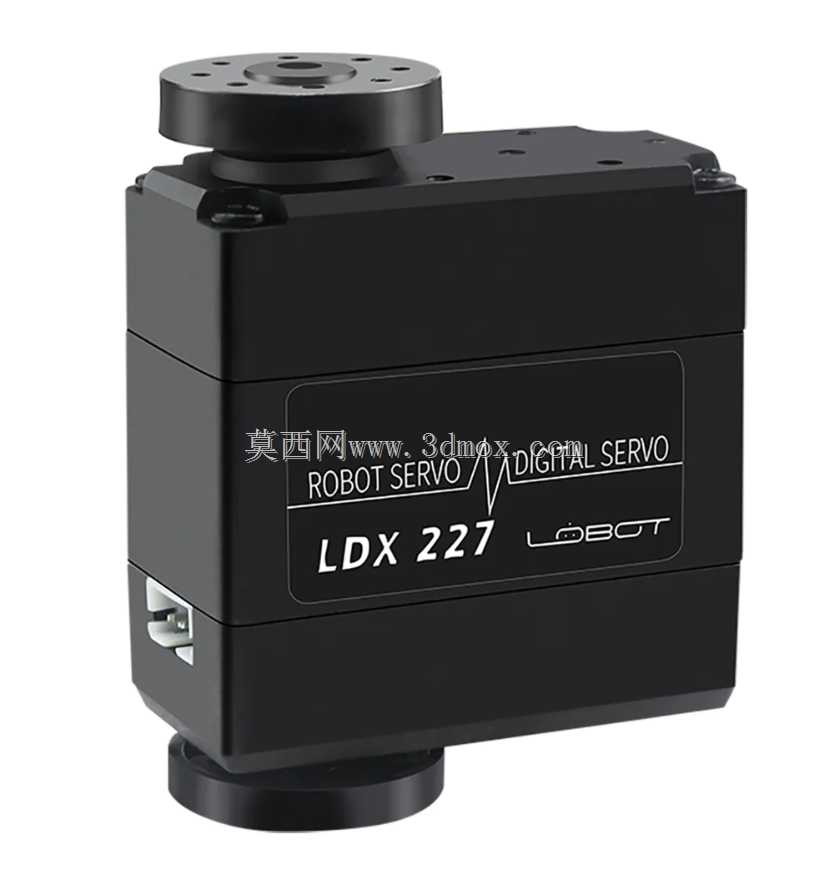

　　从实际用途看，该舵机常见于教育机器人、六足仿生机器人、云台俯仰轴、小型机械臂关节以及自动化演示装置。其顶部圆盘式输出法兰带多个安装孔位，可直接连接摇臂、连杆或旋转支架，底部对应位置也预留了固定结构，便于在机架上做贯穿式或沉台安装。外壳主体采用方正的黑色盒体造型，侧面留出接口区域，走线方向明确，在多舵机密集排布的关节簇中能够减少相邻部件干涉。

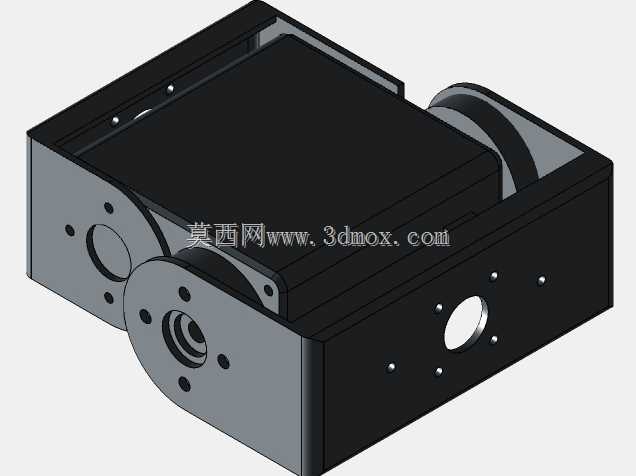

　　建模时需要重点还原几个边界特征：一是输出法兰的外径、厚度与孔位分布，它决定了负载盘和连接件的配合；二是壳体长宽高形成的包络空间，尤其是四角固定耳与底部凸台，会影响机械臂内部腔体的最小净空；三是侧面线缆或接口位置，在整机布线时要保留插拔与弯折半径。若仅把舵机建成简单方块，后续装配很容易出现摇臂碰壳、螺钉无法锁紧等问题。

　　功能特性上，数字舵机相比传统模拟舵机，内部控制电路以更高频率处理PWM指令，位置响应更快，死区更小，保持力矩时的稳定性也更好。PWM控制协议通过脉冲宽度对应目标角度，工程师在控制器中映射脉宽与转角范围，即可实现关节的定角摆动。设计连杆机构时，应结合舵机的有效转角限制机械限位，避免输出轴被机械结构硬顶到极限位置；同时要根据负载力臂校核扭矩，舵机标称扭矩通常对应特定供电电压，电压跌落会直接削弱堵转能力。

　　结构设计思路上，这类产品强调“电机—减速—反馈—输出”同轴或短链路集成。内部直流电机经多级齿轮减速后驱动输出轴，反馈元件同步采集轴位，电路板根据偏差调节电机转向与力度。三维建模除了外观表达，还可用于运动干涉检查：将舵机作为子装配体放入机器人大腿、髋关节或云台支架中，模拟输出盘在整个摆角范围内的轨迹，确认外壳、线缆、连杆螺钉之间是否存在摩擦。安装面的平面度、螺钉孔深度以及输出轴中心高，也都应在数模中标注清楚，方便后续出工程图和加工连接板。

　　对于设备选型而言，LDX-227适合中等负载、角度控制而非连续旋转的场合。若机构需要长时间持续转动，应选择连续旋转舵机或普通伺服电机；若追求高刚性和高精度多圈定位，则需考虑带编码器的伺服系统。把安装边界、扭矩余量、转角范围和散热条件同时纳入设计，才能让这类紧凑型数字舵机在机器人与自动化小机构中稳定发挥作用。
