十字轴式万向传动连接结构

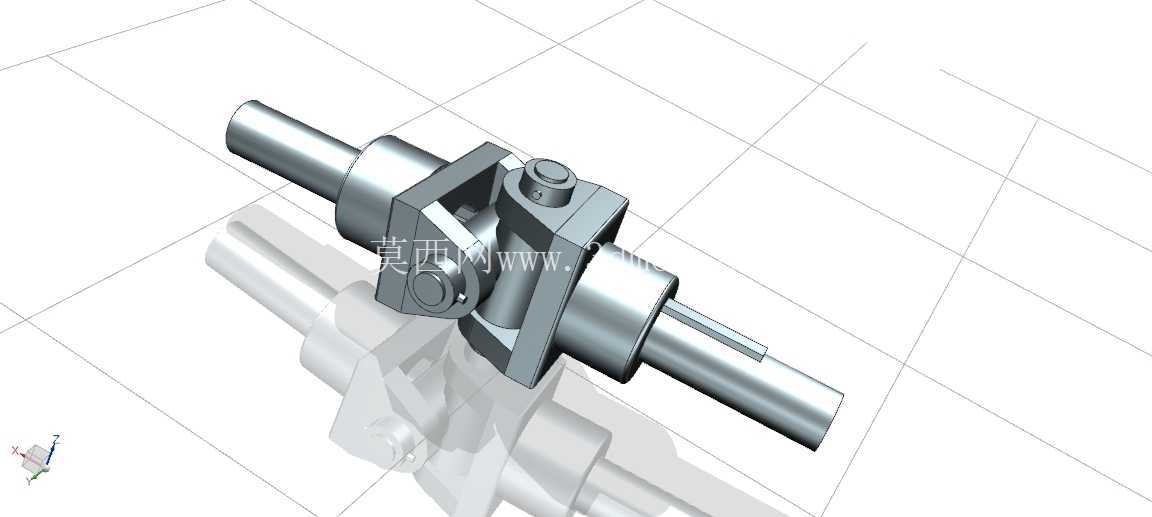

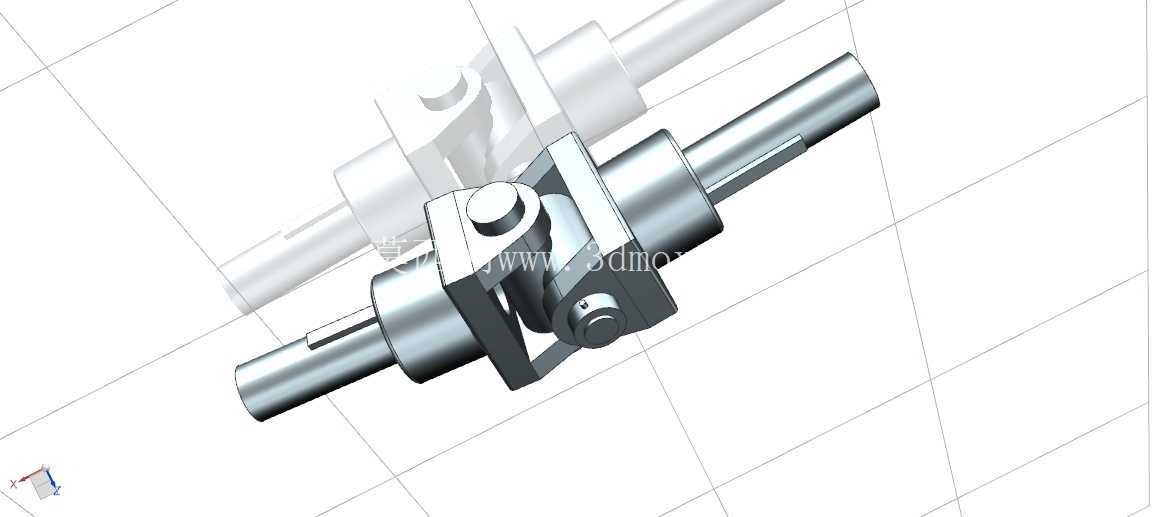

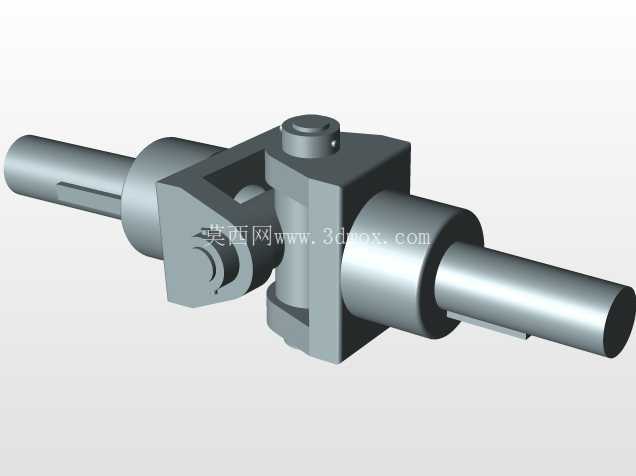

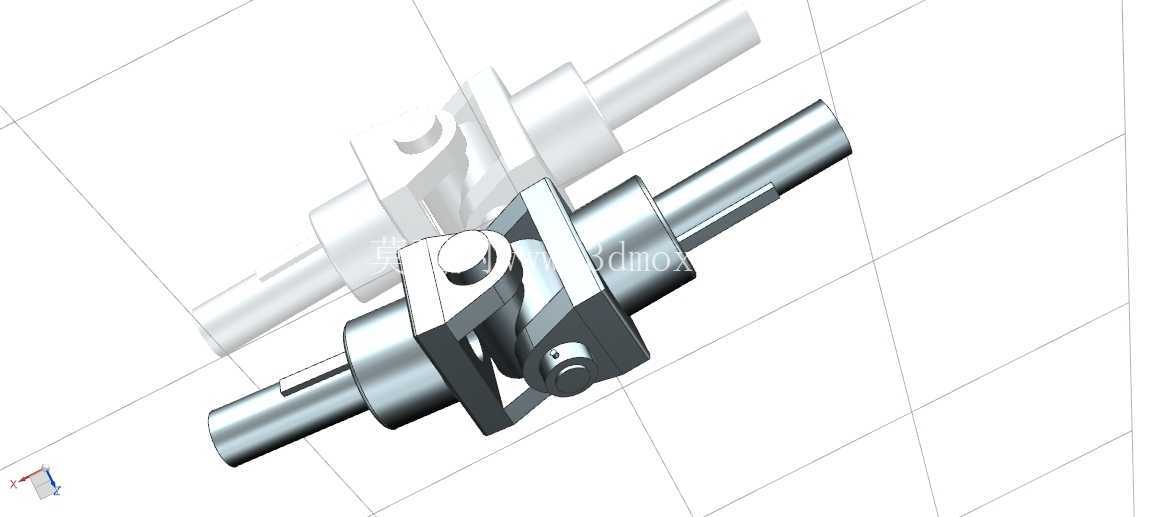

　　这款十字轴式万向节的整体结构围绕十字铰接核心展开，两端的轴叉分别与主动、从动轴端配合，中间通过十字轴实现两个旋转自由度的铰接，允许两连接轴之间在一定角度范围内实时调整相对位置，哪怕安装阶段存在一定的同轴度偏差，或是设备运转过程中机架变形、部件位移带来的轴线夹角变化，都可以通过铰接结构的相对转动补偿偏移，不会出现卡滞或附加载荷激增的问题。从安装边界来看，两端轴头采用标准圆柱轴伸设计，轴段上预留了键槽安装位置，可通过平键实现与配套轴套、带轮或设备轴端的周向固定，传递扭矩过程中不会出现相对打滑；轴叉与十字轴的配合面设置了耐磨衬套安装位，可填充润滑脂降低铰接面的摩擦损耗，长期高转速运转下也能保持稳定的传动精度，不会因为铰接面磨损出现传动间隙过大、回转冲击的问题。在跨轴系动力传递场景中，两轴轴线无法保证严格同轴、或是工作过程中存在相对角位移的工况十分常见，比如车辆转向传动路径、机床进给轴跨距连接、轻工设备变角度动力输出端，这类位置如果采用刚性联轴器直接连接，运转过程中会产生极大的附加弯矩，轻则造成轴承异常磨损、轴系振动超标，重则直接出现轴件断裂、连接螺栓剪断的故障，万向节就是为解决这类变角度扭矩传递需求设计的核心传动部件。

　　设计过程中首先要核算的是十字轴的轴颈强度，因为动力传递过程中十字轴的四个轴颈会承受周期性的交变载荷，尤其是在两轴夹角偏大的工况下，单个轴颈的接触应力会随夹角增大而升高，因此轴颈根部做了圆弧过渡处理，避免应力集中造成的疲劳断裂；同时轴叉的叉口开档尺寸与十字轴的轴向长度严格匹配，既保证铰接转动的灵活性，又不会出现轴向窜动带来的动平衡问题。实际选型应用时，需要先确认设备的额定传递扭矩、最高工作转速、最大工作夹角三个核心参数，这款万向节的铰接角度补偿范围可以覆盖常规设备0到25度的轴线偏移需求，对于需要更大角度传递的场景，还可以将两个万向节配对使用，通过中间轴的布置实现等角速传动，消除单万向节传动过程中存在的从动轴转速波动问题。在农业机械、工程机械的行走传动系统中，万向节还要承受一定的冲击载荷，因此外部铰接位置通常会配套防尘密封结构，避免野外作业时泥沙、灰尘进入铰接摩擦面，加速部件磨损；而在机床、精密输送设备这类对传动平稳性要求较高的场景下，万向节的配合间隙需要控制在极小范围内，零件加工时轴叉的对称度、十字轴各轴颈的位置度都要满足较高的形位公差要求，避免高速回转时产生振动影响加工或输送精度。

　　很多现场安装人员容易忽略的是万向节的装配相位，单万向节本身存在输出转速的不均匀性，当采用双联万向节布置时，必须保证两端轴叉的相位处于同一平面，同时尽量让主动轴与中间轴的夹角、中间轴与从动轴的夹角保持相等，才能真正实现等速传动，否则即使安装了双万向节，依然会存在转速波动，带动整个轴系产生振动。从结构维护角度来看，这类十字轴万向节的易损点主要是十字轴轴颈与衬套的摩擦面，日常巡检时可以通过检查铰接位置的旷量判断磨损程度，当转动方向存在明显间隙时，及时更换十字轴组件即可，不需要整体更换整个万向节，维护成本相对较低。

　　不同于刚性联轴器只能补偿极小的径向、角向偏差，万向节的角度补偿能力是其核心优势，尤其适用于轴系布置空间受限、无法保证严格同轴，或是工作过程中轴系相对位置会发生动态变化的场景，比如可摆动的输送辊驱动、角度可调的工装夹具动力输入、车辆转向系统的传动路径，都需要依靠这类铰接式传动部件实现稳定的动力传递。建模过程中需要重点关注各铰接部件的配合间隙，既要还原实际装配状态下的转动自由度，又要避免间隙过大导致的运动仿真失真，十字轴与轴叉的配合面、轴头与外接部件的配合面都需要按照实际公差要求设定配合属性，才能在后续的运动仿真、干涉检查中得到贴近实际工况的结果，为实际生产加工提供准确的三维数据支撑。
