基于ESP32的双摇杆WiFi遥控手柄结构

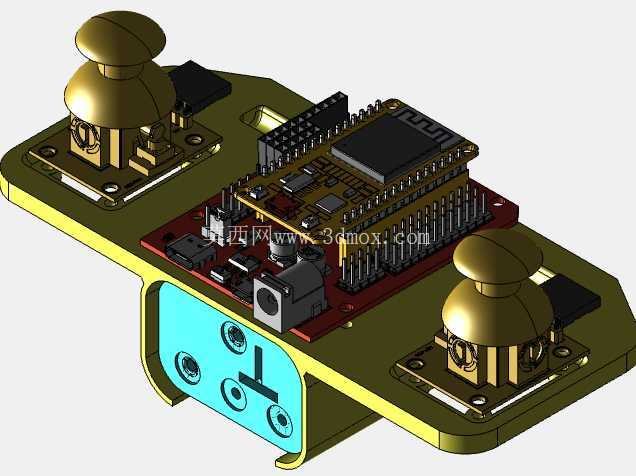

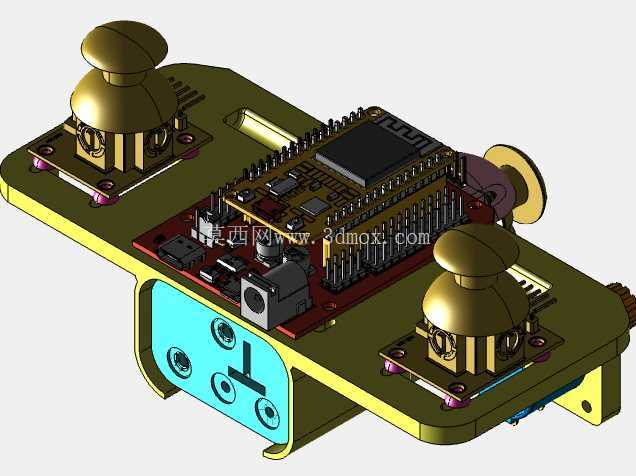

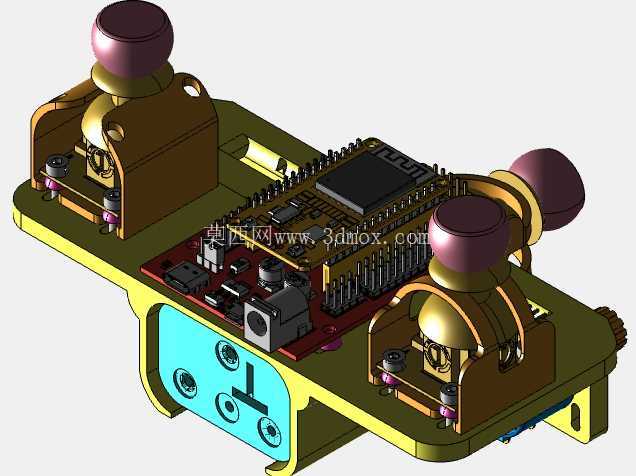

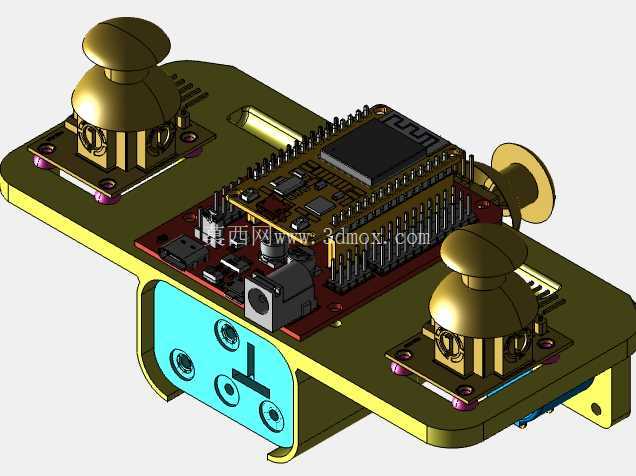

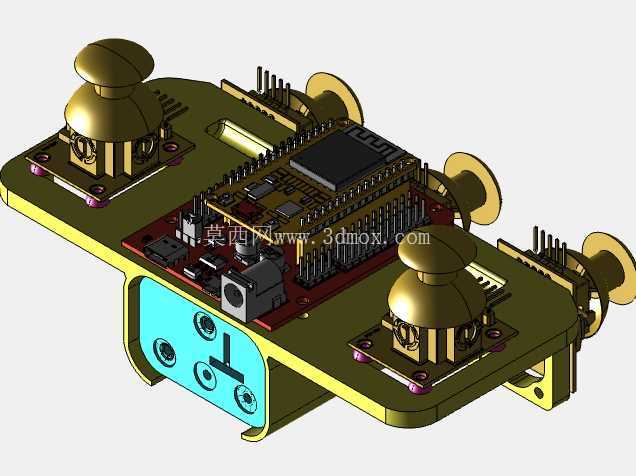

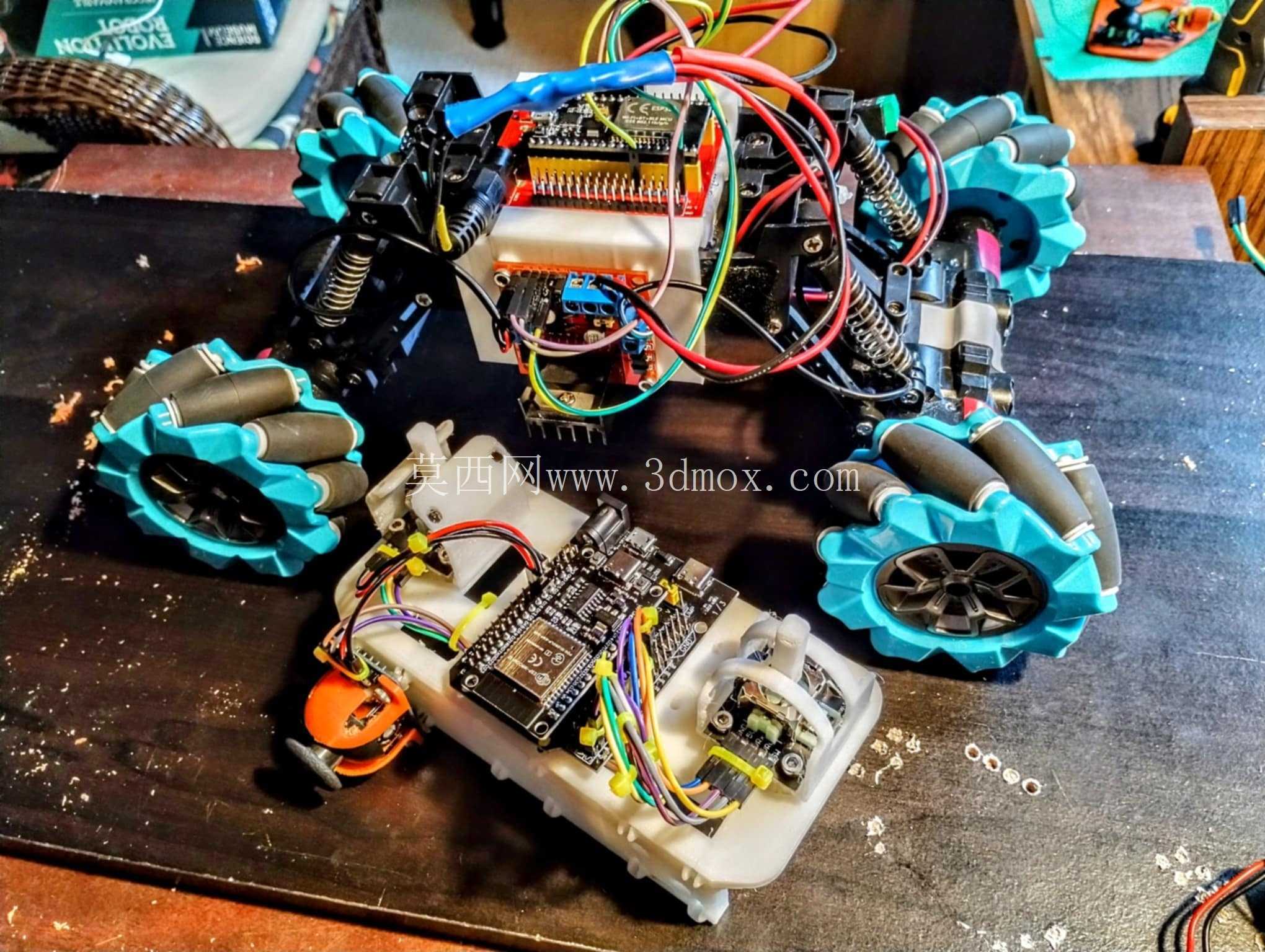

　　这款遥控终端的核心应用场景是小型桌面级机械臂、轮式移动机器人的近距离无线操控，替代传统有线示教器或红外遥控器，解决有线操控的活动范围限制、红外遥控信号遮挡易断连的问题。从结构设计来看，整体采用上下分层的布局逻辑，底层为承载主结构的橄榄绿色基座，基座边缘做了圆弧过渡处理，避免使用过程中剐蹭操作人员，同时基座侧边预留了标准DC电源接口与扩展引脚的避让空间，电源接口旁设置了四个定位安装孔，可直接固定在桌面支架或者手持握把上，适配不同的使用姿态。上层为功能模块安装区，两个电阻式摇杆分别布置在基座的对角位置，符合双手握持操作时的拇指活动范围，摇杆选用常规街机摇杆的安装尺寸，安装孔位兼容市面上多数同规格摇杆配件，后期维护更换无需重新打孔适配。

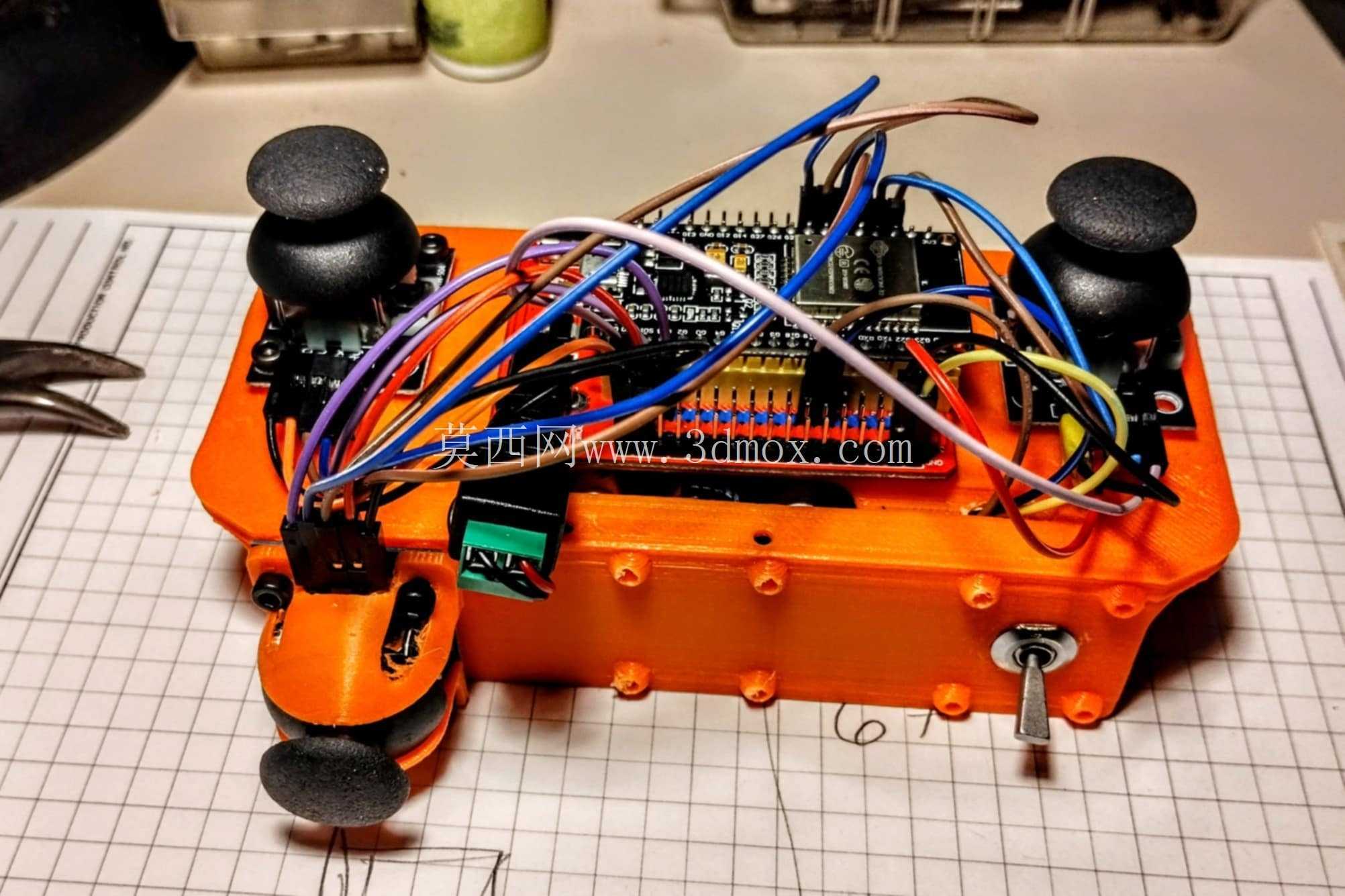

　　主控模块直接采用ESP32开发板叠层安装在基座中部的红色扩展板上，扩展板承担电源转接、信号分压的作用，将摇杆输出的模拟信号直接接入ESP32的ADC引脚，省去额外的信号转接板，压缩整体结构的厚度。设计过程中优先考虑了手持操作的重心平衡，将重量较大的电池组放置在基座中部靠下的位置，让整体重心落在双手握持的中心区域，长时间握持不易产生疲劳感。电源部分最初设计采用6节AA电池组成9V供电组，实际测试中发现侧边5mm圆形电源连接器存在载流限制，大电流发射WiFi信号时容易出现电压跌落，因此结构上预留了USB供电接口的安装位，可直接通过USB线连接外接电源或者充电宝供电，同时在扩展板上预留了电源切换电路的安装空间，支持电池与外接电源双路供电切换。

　　结构的安装边界控制在手掌可握持的尺寸范围内，基座整体长宽尺寸适配成年人手掌宽度，厚度控制在30mm以内，侧边没有突出的尖锐元器件，所有引脚排针都朝向基座内侧布置，避免握持时扎手。摇杆的操作行程预留了足够的活动空间，两个摇杆之间的间距大于80mm，操作时两个拇指不会互相干扰。WiFi天线部分没有额外引出外置天线，依靠ESP32板载陶瓷天线即可覆盖10米范围内的操控需求，结构上在天线对应位置没有布置金属遮挡件，避免信号屏蔽。

　　这款手柄的信号输出采用标准UDP协议，可直接对接多数开源机器人控制固件，无需额外编写通信协议转换代码，在教学实验场景中，可直接作为嵌入式开发、机器人控制课程的实操载体，学生可在现有结构基础上增加按键、显示屏等扩展模块，扩展板上预留的多余排针引脚可直接接入新增外设，结构上也预留了对应的安装空位，无需重新制作基座。从结构强度来看，基座采用壁厚2mm的一体化结构设计，摇杆安装位置做了局部加厚处理，承受反复扳动摇杆的冲击力时不会出现开裂，扩展板与基座之间采用铜柱支撑固定，拆卸维护时只需拧开四个固定铜柱的螺丝即可分离上下层，方便更换元器件或者调整接线。所有接口的开孔位置都做了公差补偿，实际装配时不会出现接口与外壳干涉的问题，DC电源接口、USB接口的开孔尺寸都留了0.2mm的装配余量，适配不同厂家生产的同规格接口配件的尺寸公差。
