格斗机器人专用橡胶战斗行走轮结构

　　在格斗机器人竞技赛事的备赛环节，行走机构的轮组选型直接决定了对抗过程中的机动性表现，这款针对格斗场景开发的行走轮，从材料选型到结构设计都完全围绕对抗场景的实际工况展开。不同于普通民用移动轮的设计逻辑，格斗机器人在对抗中需要承受侧向撞击、急停急转、地面剐蹭等多重复杂载荷，轮体接触地面的外层选用50邵氏A硬度的橡胶材质，这个硬度区间的橡胶既可以保证足够的抓地摩擦力，避免对抗中出现打滑失位，又能在受到撞击时吸收部分冲击能量，减少刚性冲击对行走电机、传动轴系的损伤。

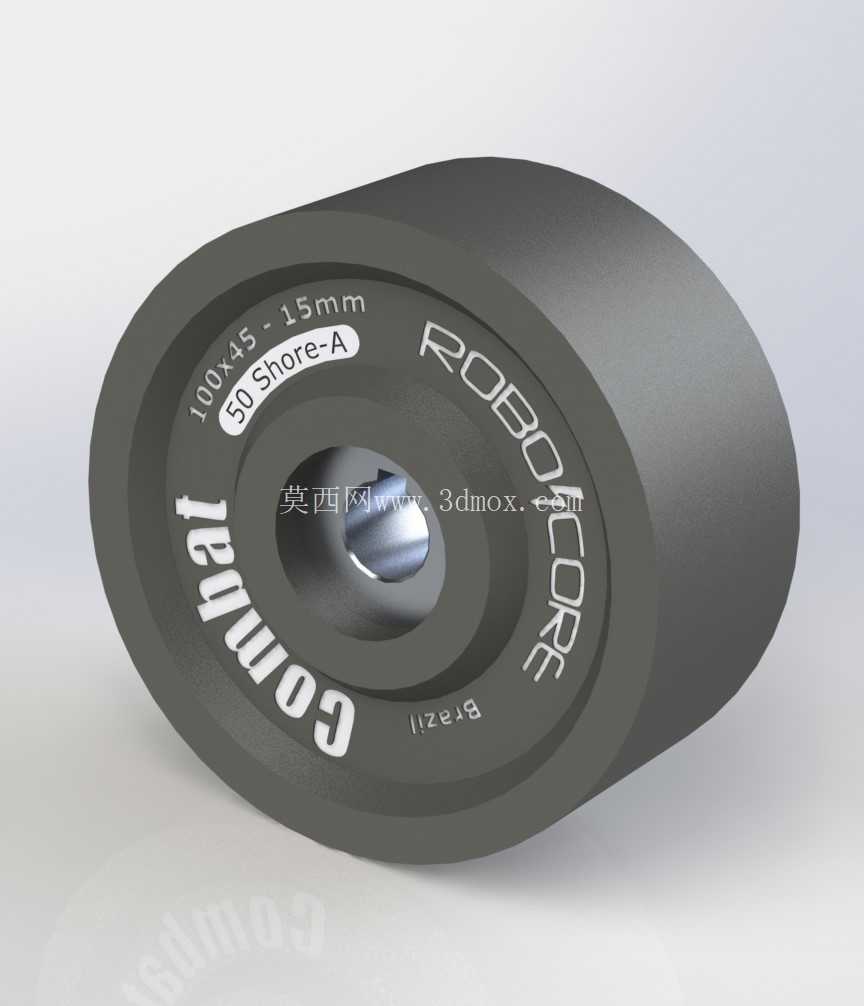

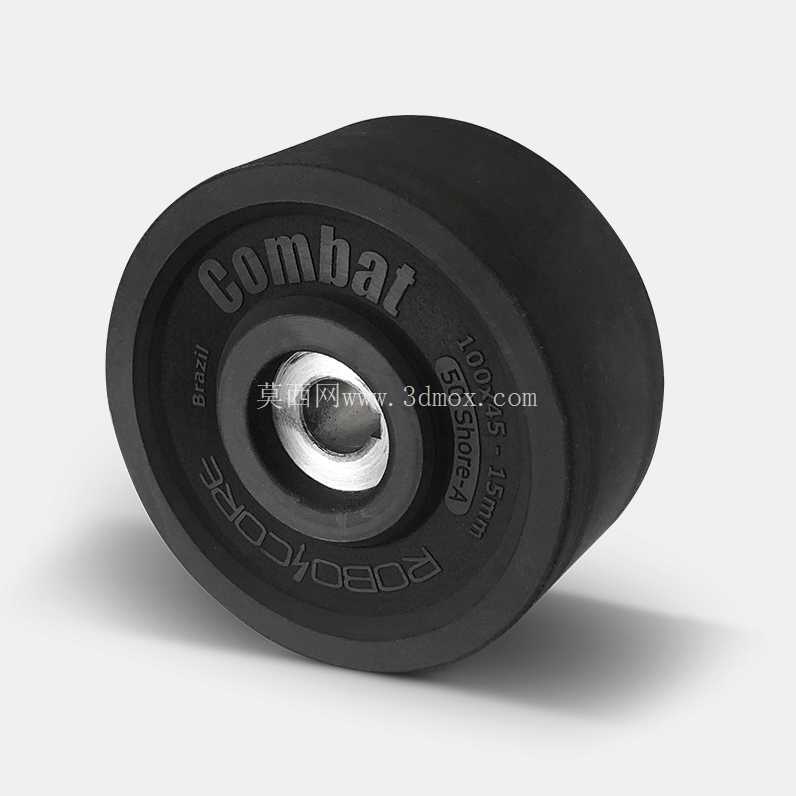

　　轮体的外形尺寸设定为外径100mm、宽度45mm，中心安装孔适配15mm直径的输出轴，这个尺寸边界刚好覆盖羽量级、轻量级、中量级三个主流格斗机器人级别的安装空间要求，不需要对机器人底盘的轮舱位置做额外的扩舱修改，安装时轮体侧面与底盘侧板的预留间隙控制在3mm以上，避免对抗中轮体受撞击变形后剐蹭底盘结构。从结构设计思路来看，轮体采用橡胶外层与硬质内芯结合的复合结构，硬质内芯承担轴系连接的扭矩传递作用，橡胶外层通过模压工艺与内芯牢固结合，避免急转或者撞击时出现橡胶层与内芯脱层的失效问题。

　　轮体表面的防滑纹路做了定向优化，不管是正向推进还是侧向横移，都能提供均匀的摩擦力输出，不会出现单方向抓地力不足的问题，在常见的竞技场地木板、磨砂金属板表面都能保持稳定的附着性能。在实际赛事应用中，这类轮组的安装需要注意轴系的同轴度校准，轮体内芯的安装孔与输出轴采用过渡配合，配合紧定螺钉做周向固定，保证大扭矩输出时不会出现轮体空转的情况。轮体的宽度设计充分考虑了对抗中的稳定性需求，45mm的接地宽度可以降低机器人急转时的侧倾风险，在被对方机器人撞击时，更宽的接地面积也能提升整机的抗倾覆能力。不同于普通AGV轮追求静音、低滚动阻力的设计取向，这款战斗轮的橡胶配方做了耐磨性能强化，即使在带有金属碎屑、拼接缝隙的竞技场地表面长时间行驶，也不会出现过快的磨损，单组轮体可以支撑完整的赛事周期使用，不需要中途更换轮组。轮体侧面的标识区域做了凹陷处理，避免对抗中剐蹭导致标识磨损，同时凹陷结构也可以作为安装时的对位基准，方便装配时快速确认轮体的安装方向，保证左右轮的安装方向对称，避免出现行走跑偏的问题。

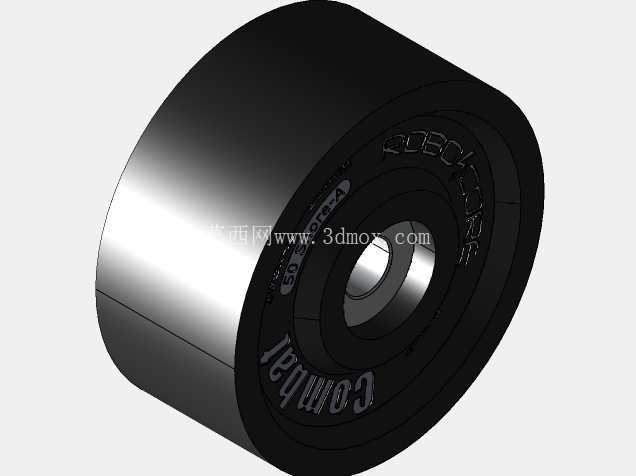

　　在结构建模过程中，轮体的圆角过渡都做了应力释放处理，橡胶层与内芯结合的位置没有尖锐棱角，避免长期受交变载荷时出现应力开裂的问题，内芯的轴孔位置做了加强筋结构，在不额外增加轮体重量的前提下提升轴孔位置的结构强度，承受撞击时不会出现轴孔开裂的失效情况。对于参赛的结构设计人员来说，选用这款轮组时可以直接匹配标准的15mm直径输出轴，不需要额外设计轴套转接结构，既减少了底盘的装配零件数量，也降低了转接结构带来的传动间隙，提升行走控制的精准度。在轮舱布局设计时，需要注意轮体上方的预留高度，因为橡胶层在受到大载荷冲击时会产生轻微的压缩变形，预留足够的上部间隙可以避免轮体压缩后剐蹭底盘上部的结构或者电子元器件。
