齿轮联动式平行夹持机械爪结构设计

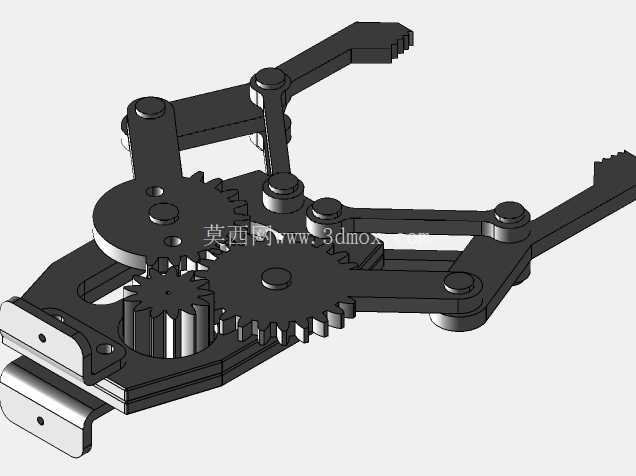

这套夹持机构的核心传动逻辑采用齿轮啮合搭配多组平行四边形连杆，完全区别于常见的单自由度舵机直驱夹爪，从结构根源上保证了两瓣夹指在开合全程始终保持平行姿态，不会出现普通转轴夹爪夹持时夹指内倾、对工件产生侧向挤压力的问题，在抓取规整方形工件、薄壁类易变形零件时，能让夹持力均匀分布在接触面上，避免夹伤工件表面或者出现夹持滑脱的情况。

从实际应用场景来看，这类夹爪结构适配范围很广，既可以安装在小型桌面级机械臂末端，用于教学实验平台的物料分拣、零件搬运作业，也可以经过尺寸缩放后适配工业流水线的上下料工位，针对小型五金件、塑料壳体、3D打印成品等规则外形工件完成抓取转移动作，甚至在DIY创客项目里，搭配3D打印制作的非标零件，就能组装出低成本的自动化抓取执行端，不需要采购昂贵的成品气动夹爪，就能实现稳定的平行夹持动作。

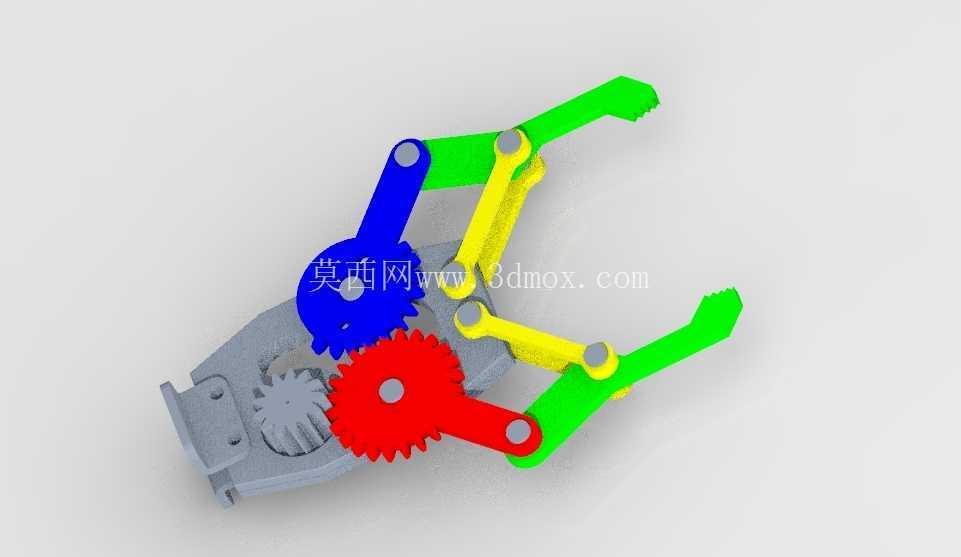

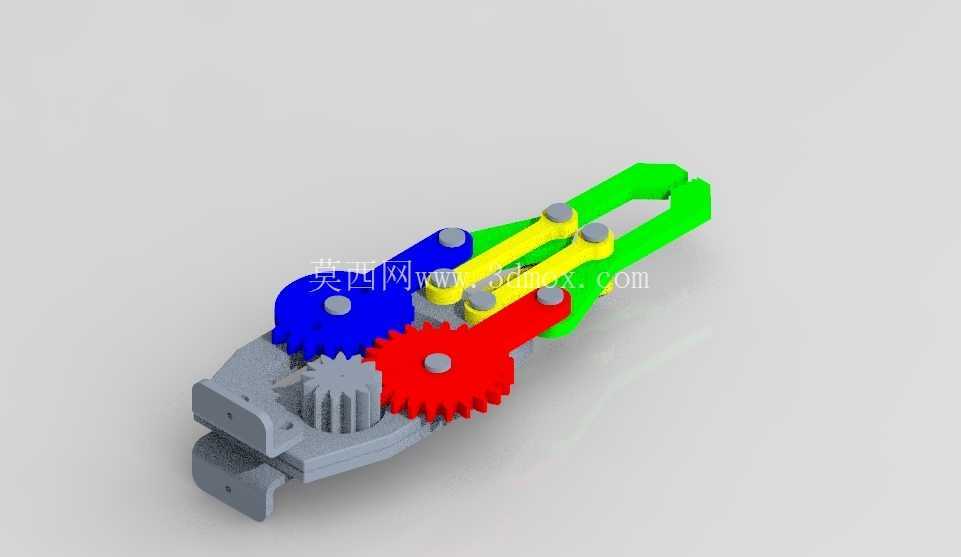

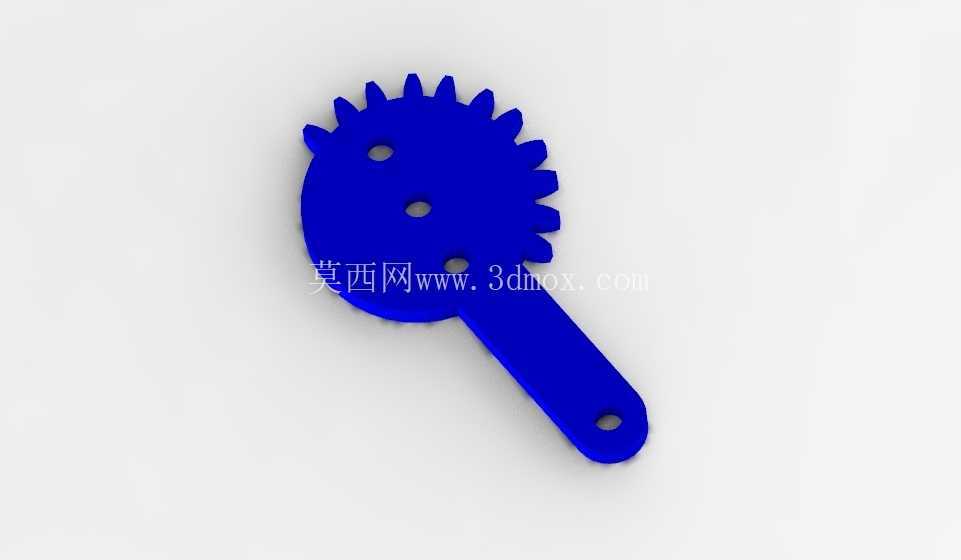

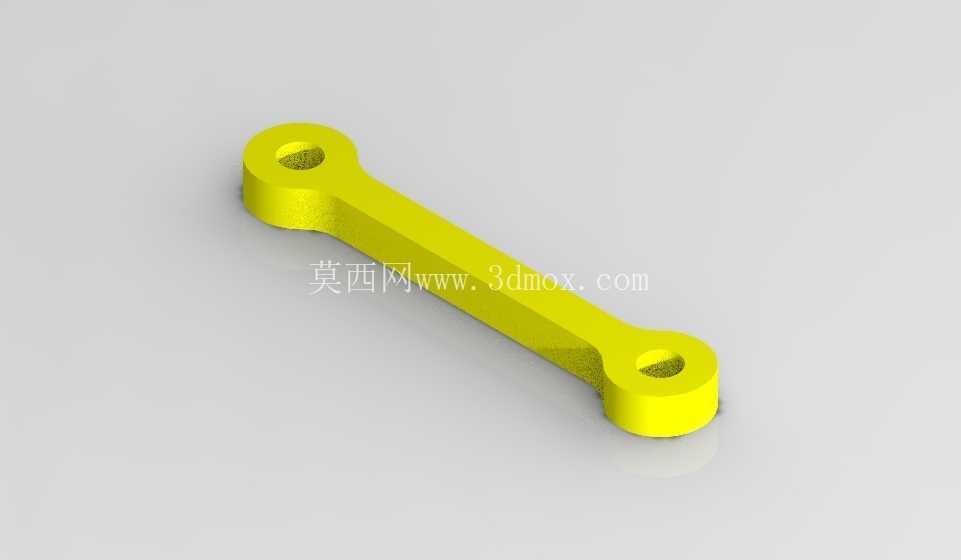

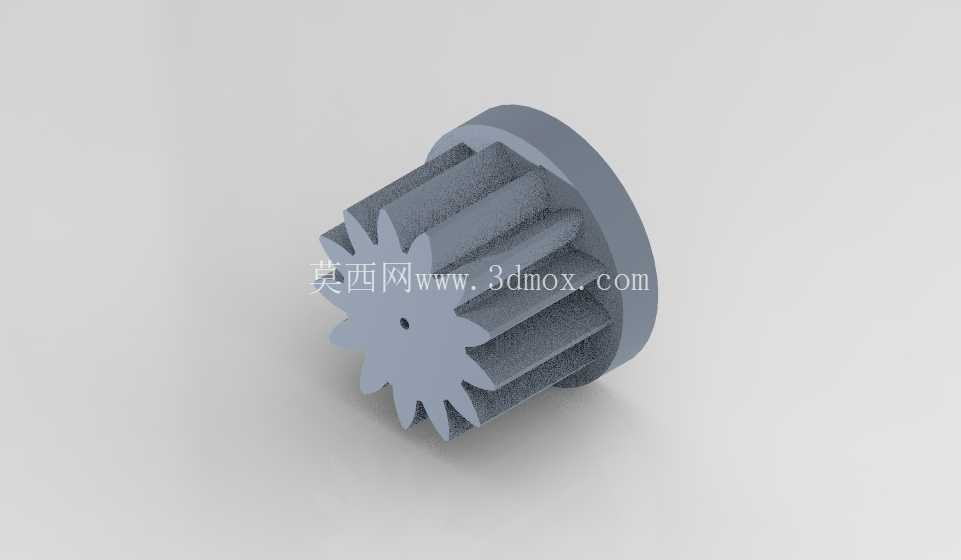

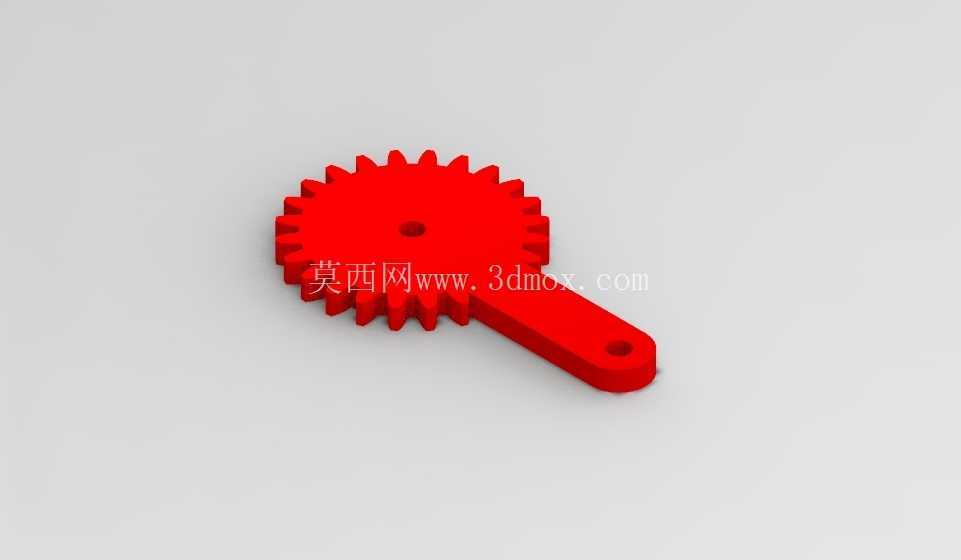

设计思路上，整套结构没有采用复杂的行星轮系或者谐波减速结构，全部采用直齿圆柱齿轮完成动力传递，主动齿轮直接对接动力输入轴，动力输入可以选择舵机、直流减速电机甚至手动旋钮驱动，两侧对称布置的从动齿轮分别和对应侧的夹指连杆组固连，当主动齿轮转动时，两侧从动齿轮同步反向转动，带动连杆组完成开合动作，齿轮传动的背隙可以通过调整中心距来控制，不需要额外添加消隙结构就能保证足够的开合同步精度。夹指的末端预留了通用安装孔位，可以根据实际抓取的工件外形更换不同的夹指垫块，比如夹持圆柱形工件可以更换V型槽垫块，夹持易碎工件可以粘贴硅胶防滑垫，不需要改动主体传动结构就能适配不同的作业需求。

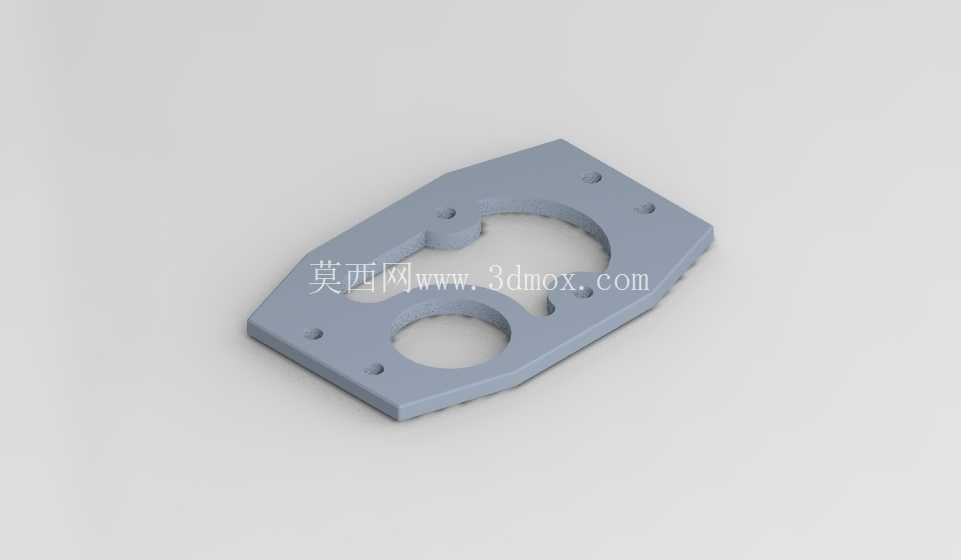

安装边界方面，整套机构的底座部分设计了两个对称的沉头安装孔，孔位间距符合小型机械臂末端的通用安装标准，可以直接通过螺栓固定在标准法兰输出端，不需要额外设计转接板。整体结构的厚度方向做了紧凑化处理，所有齿轮和连杆的转动轴都采用同轴叠层布置，不会在侧面突出多余的结构，在狭窄空间内作业时不容易和周边设备发生干涉。夹指的最大开合行程可以通过调整连杆的长度参数来适配，当前结构参数下开合行程可以覆盖从0到60毫米的夹持范围，足够应对绝大多数小型工件的抓取需求，所有转动副的位置都设计了轴套安装位，长期往复运动时可以更换耐磨轴套来降低磨损，延长整套机构的使用寿命，不需要整体更换主体结构件。

结构受力层面，因为采用了多连杆的力传递路径，夹持力会被均匀分散到各个连杆铰接点，不会出现单点受力过大导致结构变形的问题，齿轮啮合的位置做了齿宽加厚处理，在传递较大扭矩时也不会出现断齿的情况，夹指闭合到极限位置时，连杆机构刚好接近死点位置，即使动力端失去动力，夹指也不会自行松脱，能保证断电或者断气场景下的夹持安全性，不会出现工件掉落的风险。整套结构的所有零件都采用平面轮廓设计，不管是采用激光切割亚克力、铝板加工，还是采用FDM3D打印制作，都不需要复杂的多轴加工工序，普通的平面加工设备就能完成全部零件的制作，加工门槛很低，非常适合小批量定制或者个人DIY制作。
