8mm轴径适配铝制刚性联轴器结构设计

　　在小型传动系统的轴系对接场景中，轴径匹配偏差、同轴度误差带来的传动卡顿、连接松脱问题一直是小型设备组装的常见痛点，这款适配8mm轴径的铝制联轴器，正是针对小型电机与齿轮箱的直连需求开发的刚性连接部件。从实际应用场景来看，这类联轴器广泛覆盖桌面级小型机械臂关节传动、小型输送辊道动力对接、定制化实验台轴系连接、小型轮式移动机构动力输出等场景，尤其适合对传动间隙控制有要求、轴向安装空间紧凑的小型传动单元，相比常见的梅花弹性联轴器，这款刚性结构的联轴器不存在弹性体老化蠕变的问题，长期运行下的传动回差更小，能够保证动力传输的同步性。

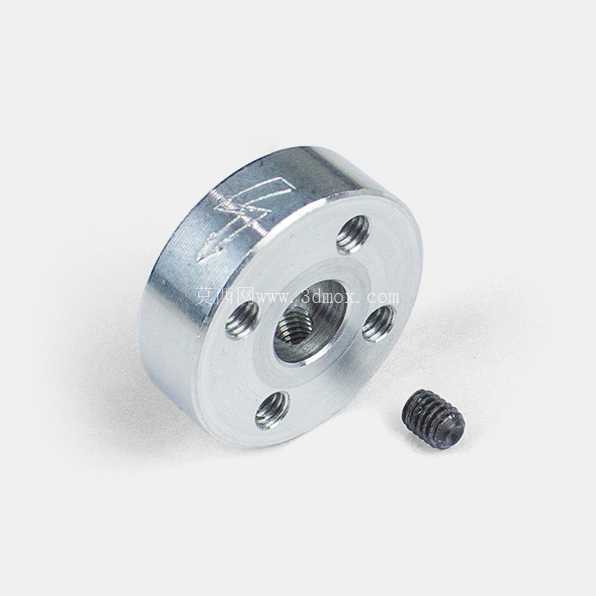

　　从设计思路层面，这款联轴器采用一体式铝制本体加工，整体为短圆柱式结构，中心开设8mm直径的轴孔，可直接适配输出轴径为8mm的小型直流电机、步进电机输出端，同时也能匹配输入端轴径为8mm的小型行星齿轮箱、直齿减速箱，无需额外加装轴套即可完成轴系对接。本体的连接端面均匀开设四个M4螺纹孔，孔位分布遵循圆周等距原则，安装时无需额外加工法兰转接件，可直接通过M4内六角螺钉完成与被连接件端面的锁紧固定，这种端面锁紧的固定方式相比传统的顶丝固定，接触面积更大，锁紧后轴与联轴器的同轴度更易保证，也不会出现顶丝挤压轴面造成的轴表面损伤、长期运行后顶丝松脱的问题。

　　从安装边界尺寸来看，这款联轴器的轴向长度控制在较短范围内，整体外径略大于轴孔直径的两倍，在保证自身结构强度的前提下尽可能压缩径向占用空间，能够适配安装空间局促的小型设备内部，不会与周边的线束、壳体结构产生干涉。轴孔的加工公差按照过渡配合设计，实际装配时可轻松将轴推入轴孔，同时不会出现过大的径向间隙，装配完成后通过端面螺钉的锁紧力，即可将联轴器与两侧轴件牢牢固定，传递额定扭矩范围内的动力。在功能特性上，这款铝制联轴器的本体采用铝合金材质加工，整体重量较轻，不会给小型电机的输出端带来过大的额外负载，同时铝合金的表面经过氧化处理，具备一定的防锈抗腐蚀能力，在常规室内环境下长期使用不会出现锈蚀卡滞的问题。

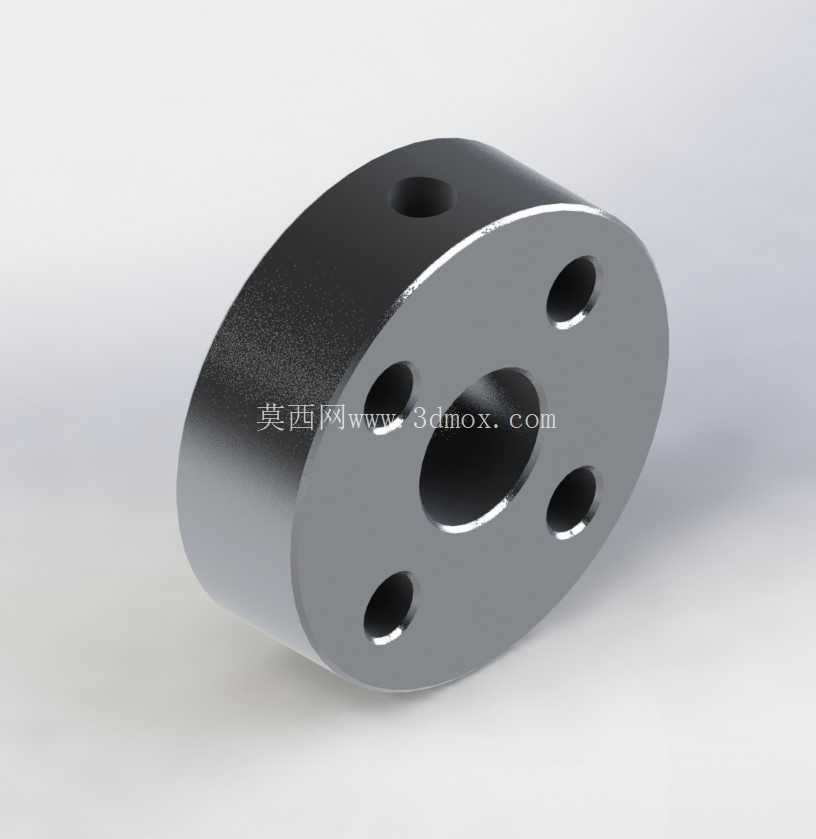

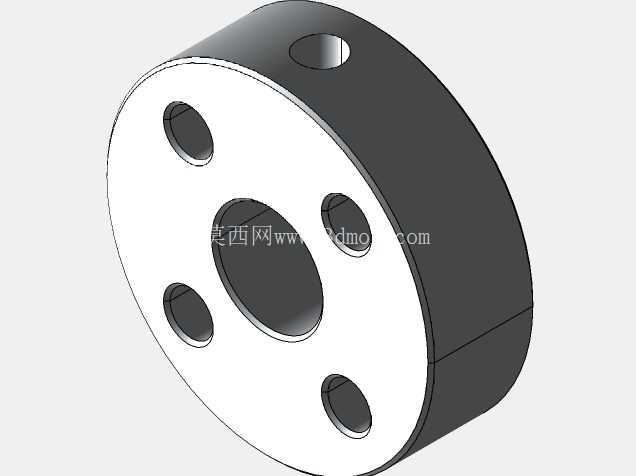

　　相比钢制联轴器，铝制本体的转动惯量更小，在小型电机频繁正反转的传动场景中，能够降低电机的启动负载，提升动态响应速度。实际选型使用时需要注意，这类刚性联轴器不具备补偿径向、角向偏差的能力，因此安装时需要尽可能保证两侧对接轴的同轴度，避免因轴系不对中造成的轴承额外负载、运行振动等问题，适合安装在轴系对中精度较高、传动负载平稳的场景中。对于需要快速搭建小型传动系统的结构设计人员来说，这款联轴器无需额外定制加工转接结构，直接通过标准M4螺钉即可完成装配，能够大幅缩短设备组装的周期，同时标准化的轴径设计也方便后期维护更换，不需要针对连接部位单独测绘加工配件。在三维建模过程中，这款联轴器的模型完整还原了本体的所有结构特征，包括中心轴孔、端面四个安装螺纹孔、本体侧面的工艺孔位，模型的尺寸比例完全按照实物加工尺寸绘制，可直接用于小型设备的装配干涉检查、轴系布局仿真，也可作为标准件导入到整体设备的装配模型中，完成整体传动结构的布局验证。
