双膜片夹紧式金属弹性联轴器结构

做传动结构设计快十二年，经手的伺服、步进传动方案里，膜片联轴器的选型和建模是绕不开的环节，这次做的这款双膜片夹紧式结构，是针对通讯设备生产线上的精密传动工位优化的。先从实际应用场景说，这类联轴器最常出现在需要高精度传动的工位，比如3C产品组装的伺服滑台、小型检测设备的旋转轴、贴装头的动力传输端，尤其是通讯类精密设备里，电机和负载端的同轴度很难做到绝对零误差，硬连接会直接把轴承憋坏，甚至导致电机轴断裂，膜片结构的存在就是为了消化这些安装偏差。

从功能特性上拆解，这款双膜片结构相比单膜片，能补偿的径向、角向偏差量更大，轴向窜动的容忍度也更高，中间的两组不锈钢膜片靠叠片结构实现弹性形变，传动过程中没有背隙，这一点对需要正反转频繁切换的精密工位至关重要，不会因为连接间隙导致定位误差。两端的夹紧式锁紧结构，靠锁紧螺丝的预紧力把轴抱紧，相比键连接的方式，不会在轴上留下键槽应力集中点，也更适合小直径的电机输出轴，安装的时候不需要做轴向的大幅度挪动，拧松螺丝就能调整轴向位置，对现场装配的友好度很高。

设计思路上，一开始先确定的是额定扭矩范围，针对小型伺服和42、57规格步进电机的常用输出扭矩，把膜片的厚度、叠片数量、螺栓分布圆直径做了匹配，膜片选用304不锈钢冲压成型，既要保证足够的扭转刚度，又要让形变范围覆盖常见的安装误差——一般现场安装的径向偏差能控制在0.2mm以内，角向偏差在1度以内，轴向窜动在0.5mm左右，这款结构的补偿量刚好覆盖这个区间，不会因为刚度过大补偿不足，也不会因为刚度过小导致传动响应滞后。两端的轴毂部分用铝合金做主体，重量轻，转动惯量小，高速运转的时候不会给电机带来额外的负载，表面做阳极氧化处理，耐磨且不容易锈蚀，适合车间里有少量切削液、灰尘的环境。

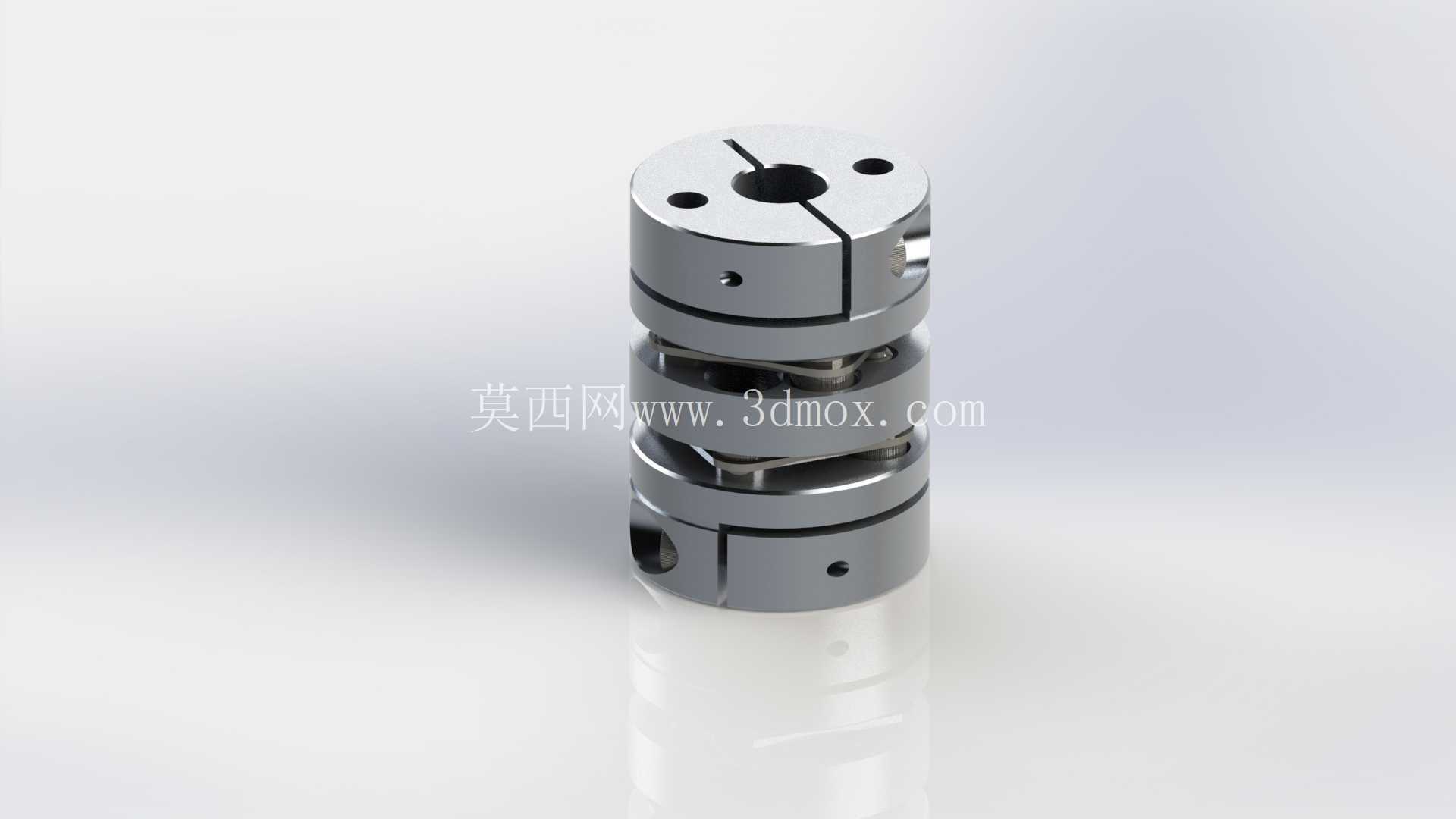

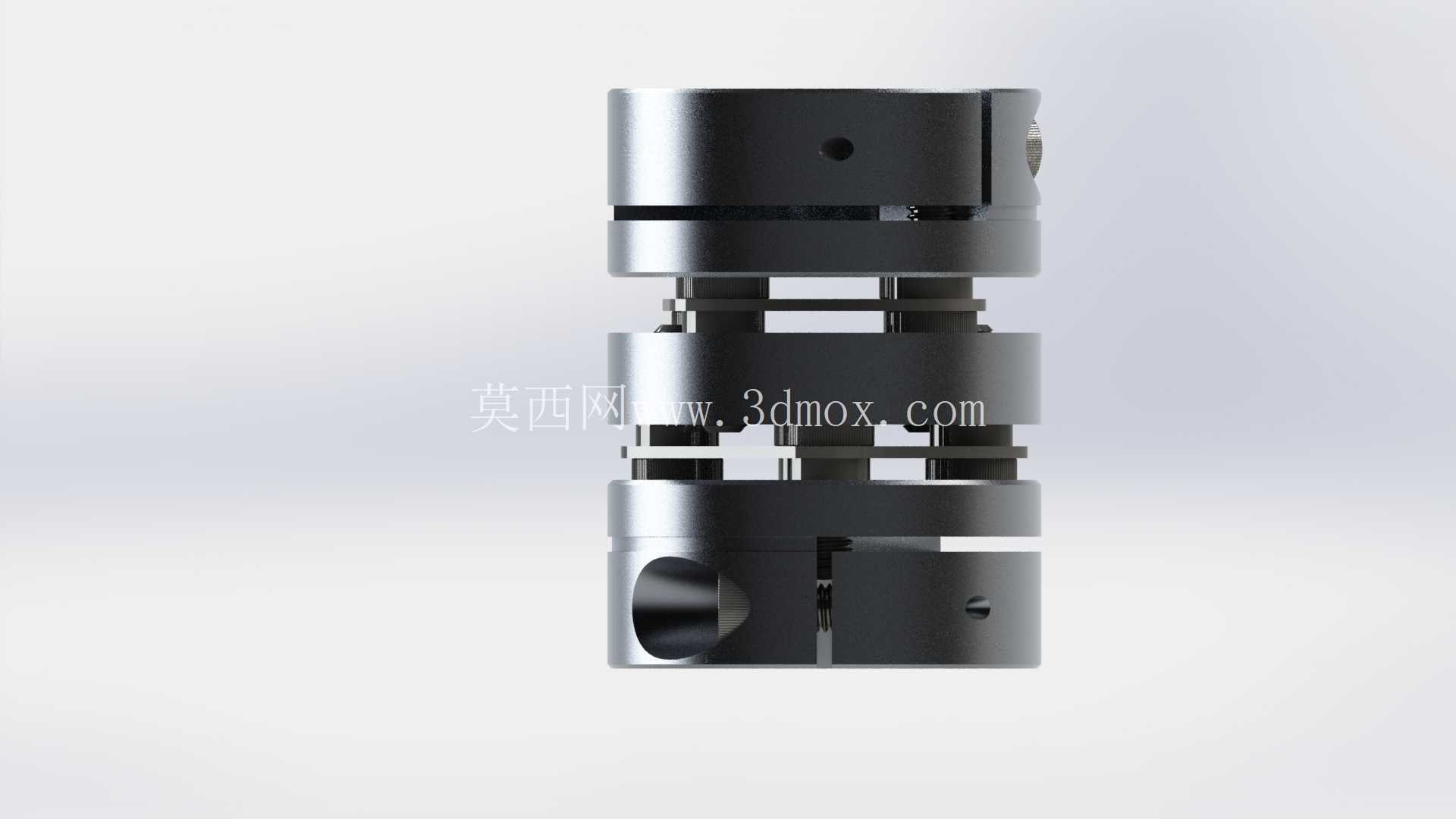

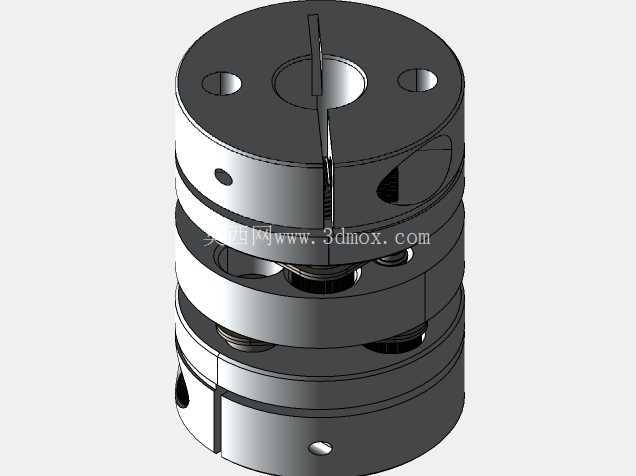

再说到外形尺寸和安装边界，这款联轴器的总长度控制在35mm左右，最大外径32mm，两端的轴孔范围覆盖6mm到16mm的常用轴径，能适配绝大多数小型伺服、步进电机的输出轴，也能匹配滚珠丝杆、旋转平台的输入轴尺寸。安装的时候要注意，两端轴的插入深度要控制在10mm到12mm之间，不能顶到中间的膜片连接部分，否则会导致膜片受压变形，提前失效；锁紧螺丝的预紧扭矩要按照规格来，M3的锁紧螺丝预紧扭矩控制在1.2N·m左右，过大的预紧力会把铝合金轴毂夹裂，过小的话会出现轴和联轴器打滑，丢转导致定位不准。建模的时候特意把膜片的叠片间隙、螺栓的沉孔位置、夹紧缝的宽度都做了还原，夹紧缝的宽度留了0.3mm，保证锁紧的时候轴毂能均匀收缩抱紧轴，不会出现局部应力过大的问题；连接膜片和轴毂的螺栓用的是内六角圆柱头螺栓，沉孔深度刚好把螺栓头埋进去，不会在转动的时候和周边的结构件发生干涉，这点在做设备整体布局的时候很重要，很多新手建模的时候容易忽略螺栓头的突出量，导致实际装配的时候联轴器和电机端盖、轴承座刮蹭。

实际使用中还要注意，这类膜片联轴器不能承受过大的径向负载，不能代替滑轮、齿轮来承受径向力，它的作用仅仅是传递扭矩、补偿安装偏差，如果传动结构里有径向受力的情况，还是要额外加支撑轴承，不能让联轴器来扛径向力。另外膜片部分是金属弹性件，虽然有一定的抗疲劳性能，但如果偏差长期超过设计补偿量，膜片会出现疲劳断裂，所以安装的时候还是要尽量把同轴度找正，不能完全靠联轴器的补偿量来抵消安装误差，那样会大幅缩短联轴器的使用寿命。建模过程中把所有配合面的公差都做了标注，轴孔的公差选H7，和电机轴的间隙配合能保证安装顺畅，同时靠夹紧力消除间隙，膜片安装面的平面度控制在0.02mm以内，保证膜片安装后不会出现翘曲，转动的时候不会有额外的交变应力。
