FRC赛事差速转向轮组原型结构

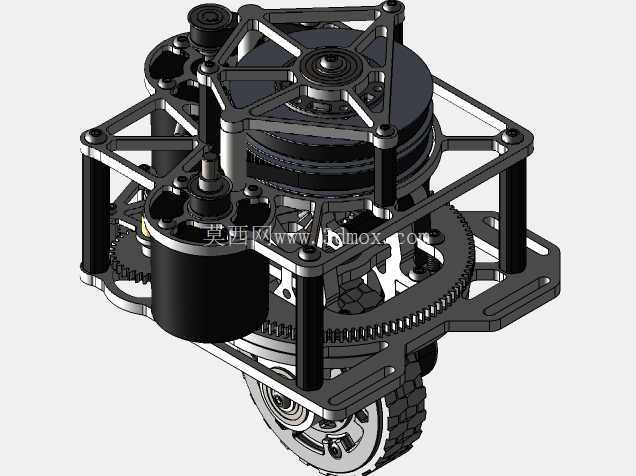

　　这套差速转向轮组结构，主要面向青少年机器人竞赛的移动底盘开发场景，在赛事对抗类任务中，底盘的转向灵活性、动力传递效率直接决定了机器人的机动性能上限，差速转向方案相较于传统舵机转向，能实现更小的转弯半径，甚至完成原地自旋动作，在需要快速抢位、绕障的竞赛场景中优势明显。从结构布局来看，整套机构采用框架式承载设计，上层安装板通过多根立柱支撑，预留了电机、传动齿轮组的安装空间，动力输出端直接集成驱动轮，省去了额外的传动轴系，大幅压缩了整体结构的高度方向尺寸，适配竞赛机器人对底盘重心高度的严苛要求，重心越低，高速急转、碰撞对抗时的侧翻风险就越小。

　　传动部分采用多级齿轮啮合传递动力，电机输出轴连接小模数主动齿轮，通过中间惰轮组将动力传递至轮轴侧的大直径从动齿轮，齿轮组的排布充分利用了框架内部的闲置空间，没有额外向外突出的结构，避免竞赛中被对方机器人勾挂、磕碰造成传动失效。轮组部分采用带防滑纹理的橡胶轮面，轮毂与传动齿轮做一体化集成设计，减少了装配环节的同轴度误差，轮轴处预留了轴承安装位，可根据负载需求选配不同规格的深沟球轴承，降低转动阻力的同时提升径向承载能力。设计过程中优先考虑了装配与维护的便捷性，所有安装孔位均采用统一规格的紧固件适配，上层框架的镂空结构既减轻了整体重量，又能在不拆解整体结构的情况下，直接观察内部齿轮的啮合状态，快速排查卡滞、跳齿等故障。

　　安装边界方面，整套轮组的安装孔位按照竞赛常用的铝型材框架间距做了适配，底部安装板预留了多组条形调节孔，可根据底盘的实际布局需求微调轮距，兼容不同尺寸的机器人底盘安装需求，动力电机的安装位也预留了调节余量，可通过调整电机固定位置张紧齿轮啮合间隙，无需额外增加张紧轮结构，进一步简化了整体结构。在实际应用中，这类差速转向轮组不仅可用于竞赛机器人，也可适配小型AGV搬运小车、巡检机器人的移动底盘，结构的模块化设计让单组轮组可以独立拆装，多轮布局的底盘可直接套用该结构做动力单元，缩短底盘开发的设计周期。

　　结构设计时充分考虑了加工可行性，所有板件均采用平板切割工艺即可加工，没有复杂的曲面结构，齿轮参数选用通用的标准模数，无需定制特殊规格的传动件，能有效降低样机制作的成本与加工周期，对于学生团队、小型机器人开发团队来说，这类成熟的差速转向结构可以直接作为底盘动力模块的参考，省去从零开始设计传动布局、校核安装空间的环节，只需要根据自身的负载需求调整齿轮参数、电机选型即可快速完成适配。框架的立柱间距经过反复校核，既保证了结构的刚性，又不会因为立柱过多增加不必要的重量，在竞赛规则的重量限制范围内，最大化预留了上层搭载任务机构的重量余量。轮组的转动部分做了轴向限位设计，避免机器人在碰撞、急停时轮轴出现窜动，导致齿轮啮合错位，传动失效。整套结构没有冗余的装饰性设计，所有结构特征都服务于动力传递、承载、安装固定的实际功能，是典型的功能优先的竞赛类机械结构设计。
