在工业传动系统的布局中,多槽皮带轮的选型与结构合理性,直接决定了动力传递的稳定性与设备长期运行的可靠性。这款多槽式传动滑轮,核心适配中心距较大的传动场景,在农用机械、轻工输送设备、小型机床辅机、通风设备等需要平稳传递旋转动力的场合应用广泛,相比单槽带轮,多槽结构能够在不增大带轮径向尺寸的前提下,提升传动系统的负载能力,同时降低单根皮带的受力负荷,延长皮带的整体更换周期。

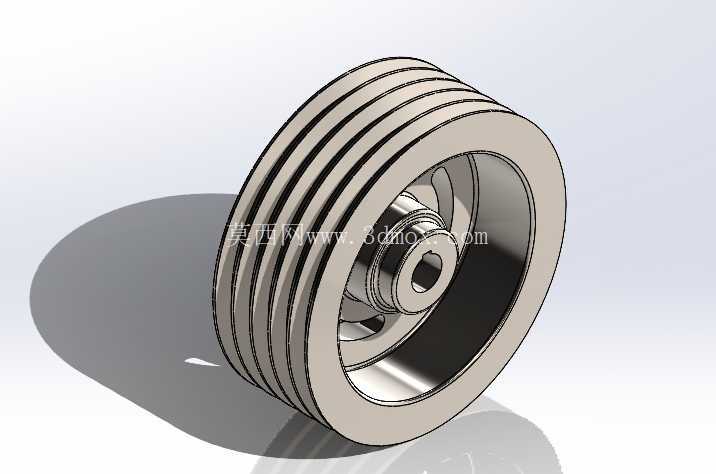

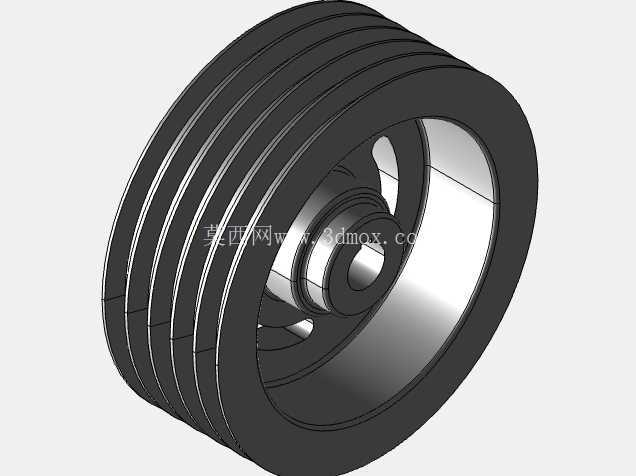

从实际使用场景的需求出发,这类带轮通常需要匹配多根并联的V型皮带,轮体上的四道环形槽的槽型角度、槽深、槽间距都严格对应通用V带的截面尺寸,保证皮带嵌入后侧面能够与轮槽充分贴合,避免传动过程中出现打滑、皮带跑偏、异常磨损等问题。轮体中心的轴孔直径设定为25mm,适配常规直径的传动输出轴,轴孔旁设置的键槽结构,能够通过平键实现带轮与轴的周向固定,传递额定扭矩,避免带轮与轴之间出现相对转动,同时轮体靠近轴孔位置的辐板式结构,在保证整体结构强度的基础上,尽可能降低了轮体自身的转动惯量,减少设备启动阶段的动力损耗,也降低了高速旋转时的不平衡量。
设计过程中,首先需要明确传动系统的额定传递功率、输入输出转速比,以此确定带轮的基准直径、槽数,再结合安装空间的边界限制,确定轮体的总宽度、轮毂的轴向长度。轮毂部分的厚度需要满足轴孔配合的强度要求,避免长期受交变扭矩作用出现轮毂开裂的问题;轮缘部分的厚度则需要兼顾皮带的安装空间与轮体的结构刚度,避免皮带张紧后轮缘出现形变,导致槽型尺寸变化影响传动精度。轮体表面的粗糙度需要控制在合理范围,既不能过于粗糙加剧皮带磨损,也不能过于光滑降低摩擦系数导致传动打滑。
安装边界方面,这款带轮的轴向总宽度需要匹配多根皮带并列安装后的总宽度,同时预留一定的轴向调整余量,方便安装时调整带轮的轴向位置,保证主从动带轮的轮槽处于同一平面,避免皮带运行时出现偏磨。径向尺寸上,带轮的最大外圆直径需要考虑设备运行时的安全防护空间,避免带轮旋转时与周边的机架、护罩等部件发生干涉。在实际装配时,需要先确认轴与轴孔的配合公差,通常采用过渡配合保证装配的同轴度,装配后需要进行动平衡校验,尤其是在转速较高的应用场景下,平衡精度直接影响设备运行的振动水平与轴承的使用寿命。
从功能特性来看,这类多槽带轮能够缓冲传动系统的冲击振动,运行过程中噪音低、传动平稳,当设备出现过载情况时,皮带会在轮槽上出现打滑,能够对后端的传动部件与动力源起到过载保护作用,避免核心零部件因过载损坏。相比齿轮传动、链传动结构,皮带轮传动的结构更简单,安装维护的门槛更低,不需要复杂的润滑系统,日常运维只需要定期检查皮带的张紧度与磨损情况即可,在中低转速、大中心距的传动场景中具备很高的性价比。设计时还需要考虑轮体的材料选择,通常采用铸铁材质具备较好的耐磨性与减震性能,部分轻量化场景也可以采用铝合金材质,但需要对应调整结构厚度保证强度满足要求。
