利莱森玛MBT86VL直流电动机三维结构

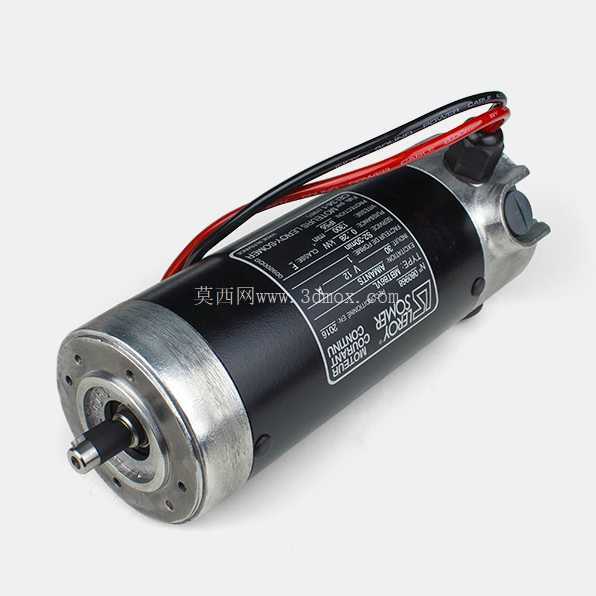

这款利莱森玛MBT86VL电动机的三维建模，完整还原了实物的装配关系与细节特征，可直接用于设备整机的虚拟装配、运动仿真以及安装干涉校验工作。从实际工程应用场景来看，这类有刷直流电动机常被部署在对转速调节精度有要求、启动扭矩需求较大的小型自动化设备、输送线驱动单元、医疗辅助器械以及小型专用机床的进给机构中，部分对动态响应速度有要求的包装机械执行端，也会选用同规格电机作为动力输出核心。

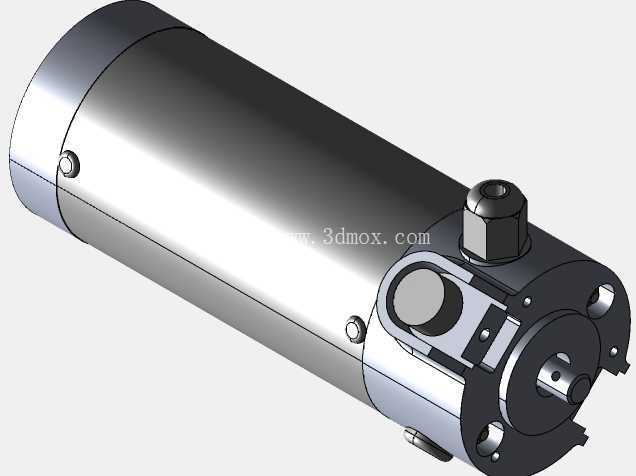

建模过程中优先还原了电机的安装边界尺寸：前端法兰的安装孔位采用圆周均布设计，孔位公差参考常规工业电机的安装标准预留，输出轴的轴径、键槽尺寸以及轴伸长度完全匹配实物参数，设计人员在做整机布局时，可以直接调用该模型核对安装空间，不需要额外测量实物尺寸，能大幅缩短前期方案迭代的时间。电机主体的筒状外壳做了分件处理，金属端盖与黑色机身包覆层的材质区分清晰，尾部的接线盒结构也做了完整还原，包括接线口的密封结构、安装凸台的细节都没有省略，在做布线仿真时可以直接参考接线盒的位置规划线缆走向，避免实际装配时出现线缆弯折半径不足、与周边结构件干涉的问题。

从功能特性来看，这款电机的输出轴采用双轴承支撑结构，建模时还原了轴承位的台阶尺寸，前端盖的密封槽结构也做了体现，能够适配有少量粉尘、溅水的工业工况，尾部的安装吊耳结构方便大规格同系列电机的吊装转运，虽然MBT86VL属于中小功率段，但该结构的保留也能让设计人员在做设备维护空间规划时，预留出足够的操作位置。设计思路上完全遵循实物的装配逻辑，从输出轴、前端盖、定子总成、转子总成、后端盖到尾部接线附件的层级关系清晰，每个零件都可以单独拆分导出，方便设计人员做零件级的工程图转换，也可以用于新员工的电机结构拆解培训，直观展示直流电机的内部构造与装配顺序。

在做设备选型配套时，这款模型的外形尺寸精度控制在合理公差范围内，安装法兰的定位止口尺寸完全符合行业通用标准，能够直接替换同安装尺寸的其他品牌电机，不需要对设备的安装位做二次修改。机身的散热筋结构虽然在外观上不突出，但建模时也做了还原，在做热仿真分析时，可以直接基于模型的外壳结构计算散热面积，评估电机在额定负载下的温升情况，提前优化设备的通风散热布局。输出轴的配合面粗糙度、轴肩定位尺寸都按照机械设计标准做了细节体现，在做联轴器选型、同步轮安装匹配时，可以直接核对轴的长度与直径参数，避免出现选型错误导致的配件返工。

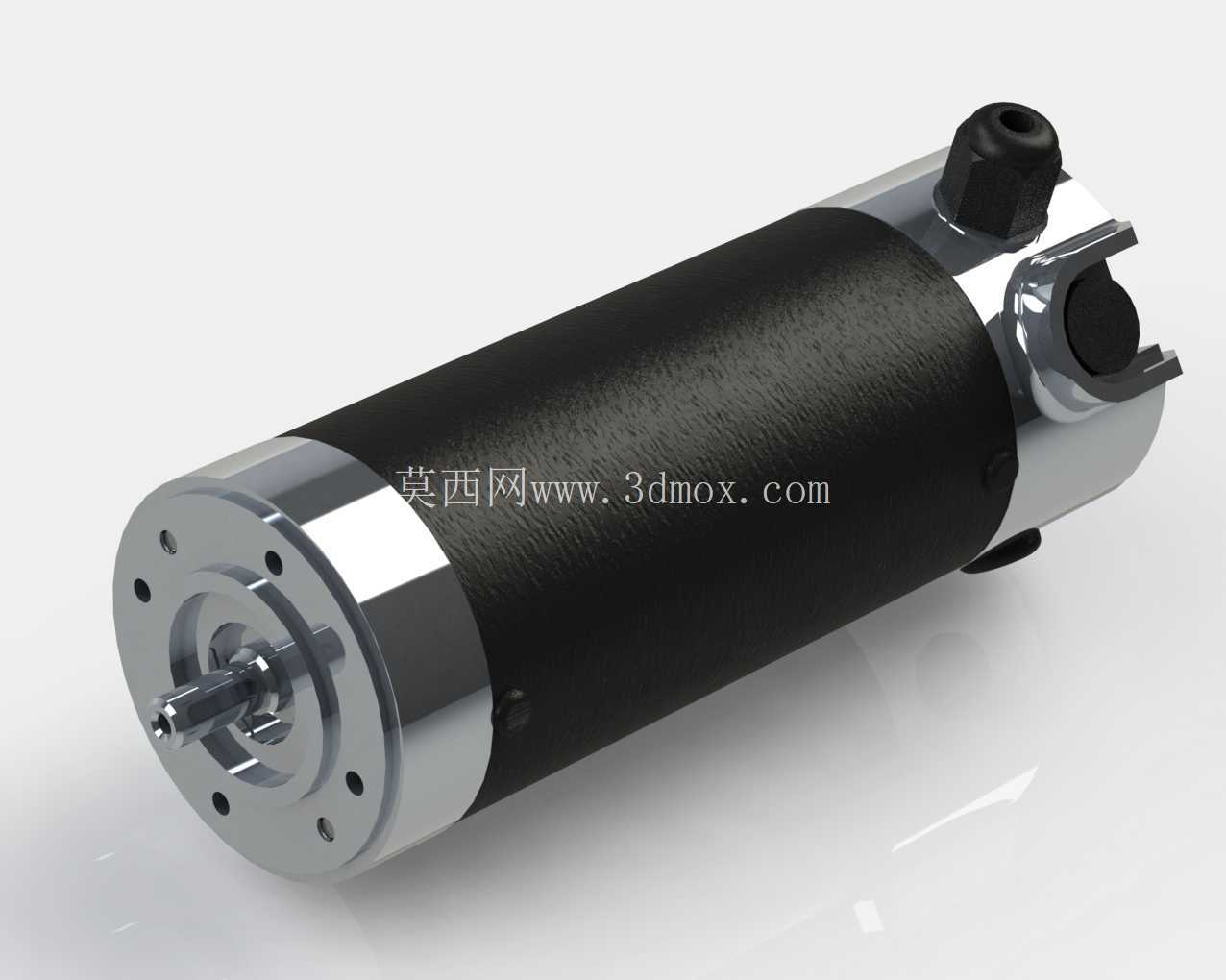

不同于简化版的电机三维模型，这款模型对所有影响安装与装配的细节都做了保留，比如前端盖的固定螺丝沉孔深度、尾部接线盒的出线口螺纹规格、机身侧面的安装定位槽结构，这些细节往往是整机设计时容易忽略的点，很多设计人员在选型时只核对电机的总长与法兰尺寸，实际装配时才会发现螺丝长度不匹配、线缆接头与周边结构碰撞的问题，调用这款完整的三维模型就能在设计阶段提前排查这些问题，减少样机试制阶段的修改次数。另外模型的材质分区清晰，在做渲染输出方案效果图时，可以直接赋予对应的金属、橡塑材质，快速生成用于方案汇报的设备渲染图，不需要再对模型做二次的材质拆分处理。
