42系列两相混合式步进电机结构建模

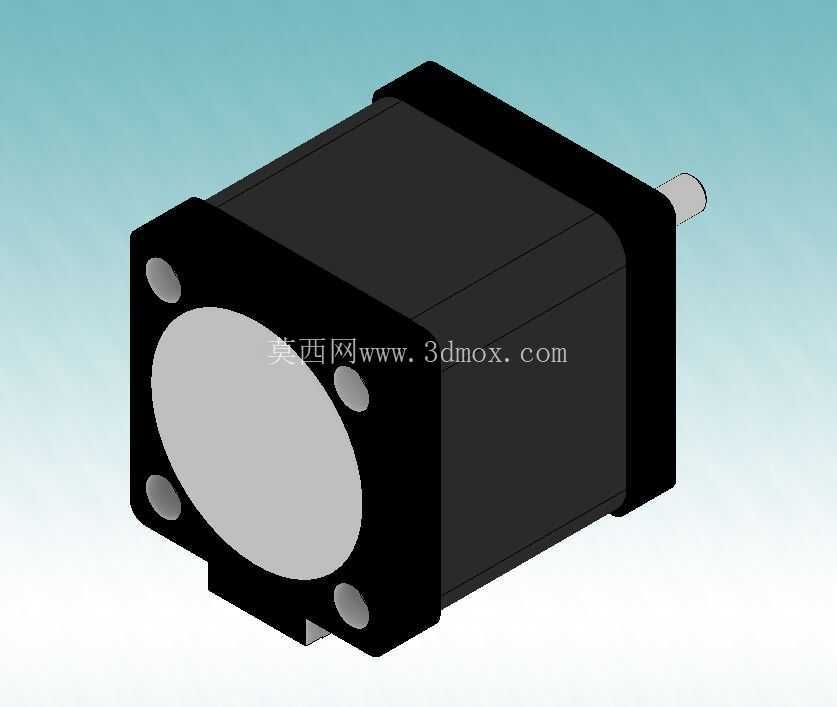

在小型自动化设备的传动选型中，42机座号的步进电机一直是小负载点位传动场景的核心执行元件，这款ZL42HS04步进电机的三维建模，完全围绕实际装机的安装边界、装配干涉校验需求搭建，可直接用于非标设备的布局设计、运动仿真环节。从实际应用场景来看，这类42步进电机覆盖的装机范围极广，桌面级3D打印机的XYZ轴进给、小型点胶机的工位滑台驱动、自动化测试治具的探针位移控制、小型传送带的动力输入、智能门禁的闸机摆杆驱动、医疗检测设备的试剂仓换位机构，都能见到同规格电机的身影，其核心优势在于开环控制下即可实现精准的角位移输出，无需额外加装编码器就能满足多数中低精度点位传动的需求，整套驱动系统成本远低于伺服方案，非常适合对成本敏感、负载扭矩在0.4N·m级别的小型传动场景。

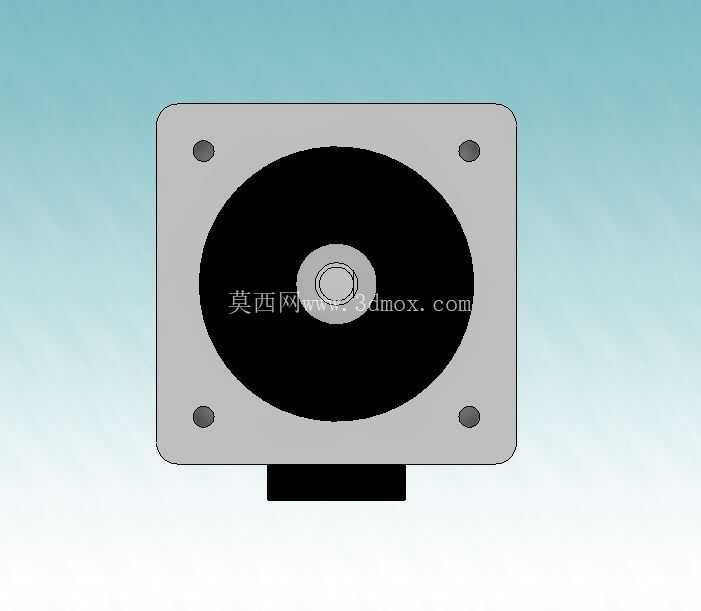

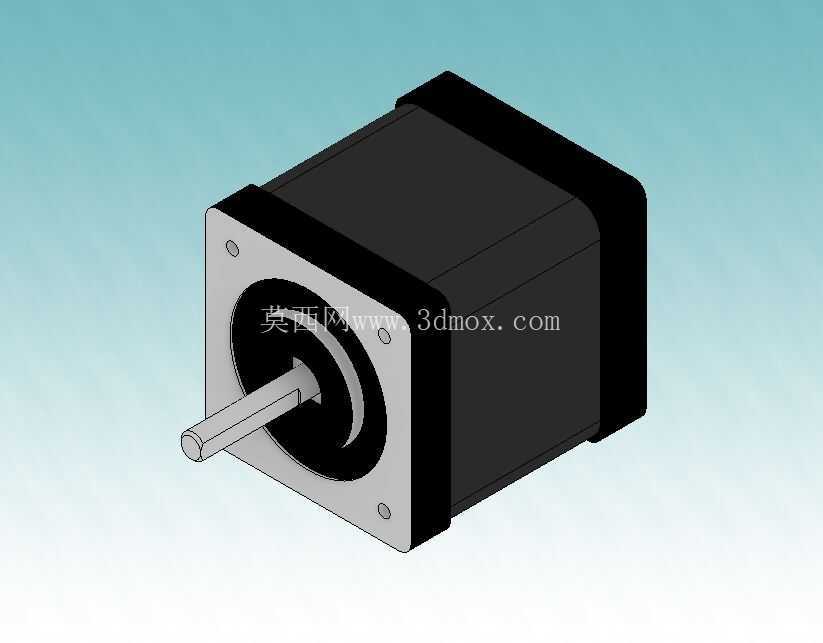

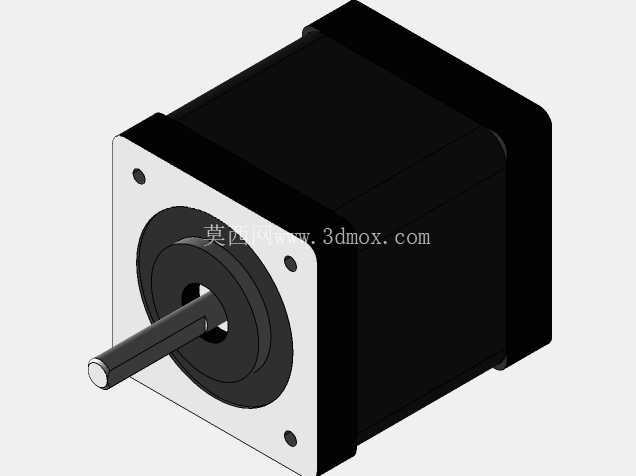

从产品功能特性来看，该款电机为两相混合式步进结构，步距角为常规的1.8度，整步状态下单圈200个脉冲即可完成整周旋转，搭配细分驱动器可实现更小的步进分辨率，有效降低低速运行时的振动与噪音。建模过程中完整还原了电机的本体结构：前端方形安装法兰的四个安装孔位完全按照行业通用42机座标准制作，孔位间距、安装孔的沉头深度、法兰端面的定位止口尺寸都严格匹配实物参数，设计人员在做安装板设计时，可直接从模型中提取孔位坐标、止口配合尺寸，无需反复核对二维手册参数，能有效减少设计阶段的尺寸错漏。输出轴的直径、轴伸长度、轴上的扁位结构也完全还原实物，设计联轴器、同步带轮的配合尺寸时，可直接在装配环境下做干涉检查，避免出现轴长与传动件不匹配、扁位位置与紧定螺钉错位的问题。电机本体的方形外壳、后端的出线端结构也做了等比例还原，在做设备整体布局时，可准确校验电机周边的预留空间，避免出现电机本体与设备机架、走线槽、周边其他元器件发生空间干涉的问题。

从设计思路上，这款模型没有做过度的细节简化，也没有冗余的内部绕组细节，完全面向结构设计的实用需求搭建：既保留了所有与外部装配相关的关键尺寸特征，又省略了对结构设计无参考价值的内部绕组、磁钢等细节，模型体量轻便，在大型装配体中调用时不会造成明显的卡顿，非常适合整机布局阶段的选型调用。安装边界方面，该款电机的法兰边长为42mm，本体总长度、轴伸长度都符合同规格电机的通用尺寸范围，安装孔为M3螺纹孔，适配常规的42电机安装支架、减震垫等标准配件，设计人员在选型阶段，可直接将模型调入装配体，模拟电机安装后的空间占用情况，核对电机尾部的走线空间、输出轴与传动部件的对接长度，提前预判装配环节可能出现的问题。在实际的非标设计工作中，很多新手设计师容易忽略电机本体的径向空间预留，或是对出线端的弯折半径考虑不足，导致装机时出现电机装不进安装位、线缆被外壳挤压破损的问题，这款完整还原外形尺寸的模型，能帮助设计人员在三维环境下完成全部空间校验，减少加工装配阶段的返工概率。

不同于侧重外观展示的渲染模型，这款建模完全围绕工程应用需求搭建，所有与装配相关的特征都做了准确还原，没有做夸张的圆角或外观美化，尺寸公差也按照实际零件的加工公差做了预留，比如法兰止口的配合尺寸、输出轴的直径公差，都符合机械设计的常规配合要求，调入装配体后可直接用于生成工程图的安装尺寸参考，也可用于运动仿真中的运动副添加，模拟电机带动滑台、辊筒等负载的运动过程，验证整体机构的运动行程是否符合设计要求。对于做小型自动化设备开发的结构工程师来说，这类准确的标准件三维模型，能大幅减少重复建模的工作量，把更多精力放在核心机构的设计优化上，而不是花费时间反复绘制标准通用件的外形结构。
