STM32F407VET6核心控制开发板结构设计

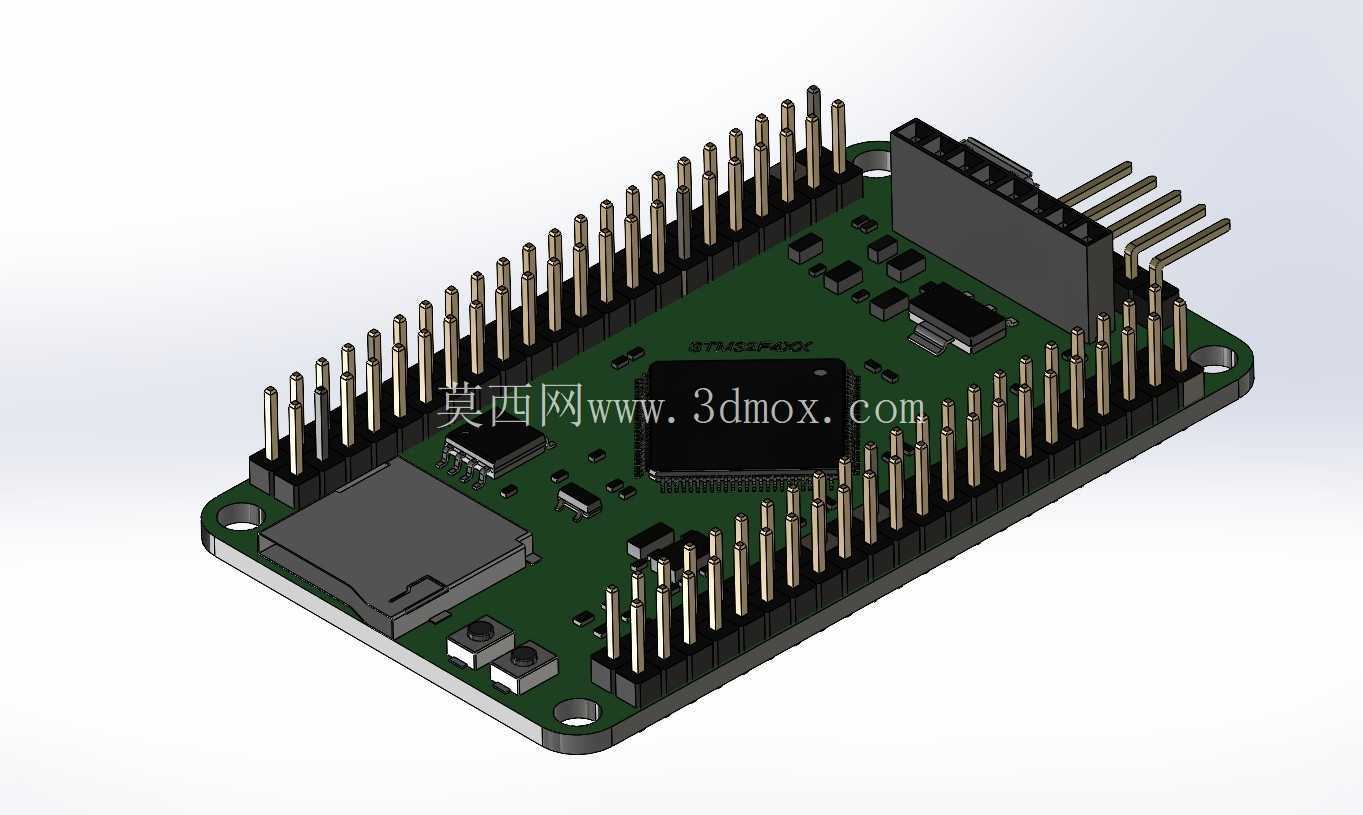

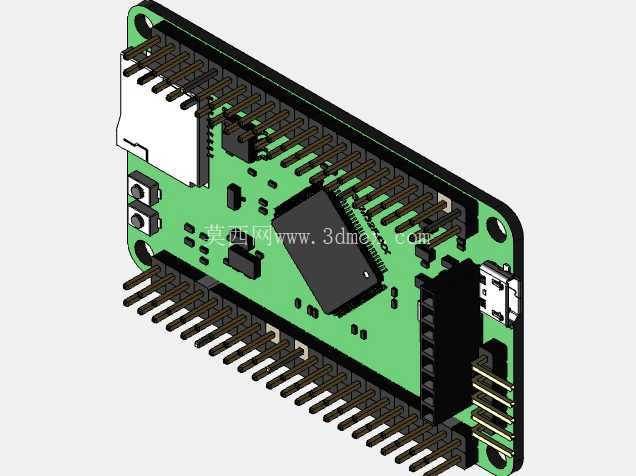

在嵌入式控制类项目的硬件选型与结构适配环节，核心控制板的三维结构还原度直接决定了后续外壳设计、安装排布、接插件适配的效率，这款STM32F407VET6核心板的三维模型，完整还原了实物的所有结构细节，可直接用于整机结构装配验证。从实际应用场景来看，这类核心板常被用于工业采集终端、小型智能设备主控、教学实验平台、物联网网关等产品的开发环节，工程师在做整机结构设计时，不需要反复测量实物尺寸，直接调用该模型就能完成安装位预留、接插件位置避让、外壳开孔定位等工作，避免后期打样出现结构干涉问题。

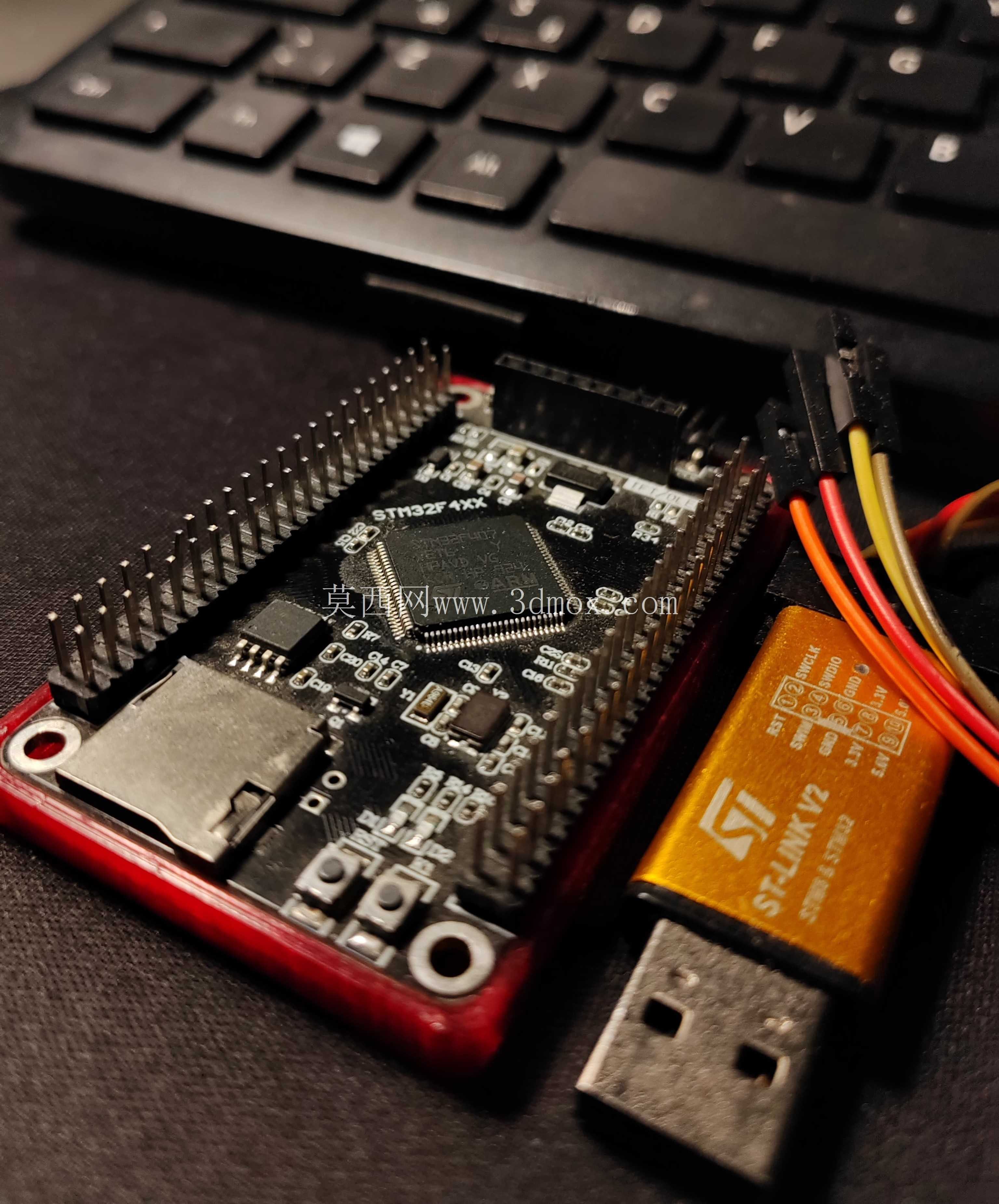

从产品功能特性来看，该核心板以STM32F407VET6芯片为核心处理单元，板载排布了所有必要的排针接口、存储模块、电源相关器件，所有元件的高度、位置都在模型中做了1:1还原，包括两侧双排排针的引脚伸出长度、板端接口的突出尺寸、板载SD卡座的高度边界、主芯片的封装高度都完全匹配实物参数。设计思路上完全遵循实际PCB布局的工程逻辑，没有做任何简化处理，排针的间距严格按照2.54mm标准排针规格制作，板体四个角的安装孔位置、孔径都和实物一致，方便工程师在做固定结构设计时直接匹配铜柱或者螺丝规格。

外形尺寸与安装边界方面，模型完整还原了核心板的矩形板体轮廓，板体边缘到最外侧排针引脚的距离、排针顶端到PCB板面的高度、板上最高元件的高度差都做了精准还原，在做整机装配时，可以直接通过模型校验核心板与周边结构件的安全间隙，比如排针和外壳内壁的距离、板上元件和上层叠加板的间距、安装孔位和周边器件的避让距离，不需要额外做尺寸校核。对于做嵌入式设备结构开发的工程师来说，这类精准的核心板模型可以大幅减少前期实物测量的工作量，在方案设计阶段就能完成整体结构的排布验证，避免因为核心板尺寸偏差导致的后期结构修改，尤其是在做紧凑型设备设计时，每一个器件的高度、位置都直接影响整机的内部空间利用率，该模型把板上所有电容、电阻、接口、芯片的外形都做了写实还原，甚至连板上丝印的位置对应关系都和实物匹配，在做装配演示、结构校验时可以直接使用。

另外在做设备的热设计校核时，也可以借助该模型的元件排布，模拟主芯片、电源器件的发热位置，预留对应的散热空间，不需要拆开实物测量每个发热元件的具体坐标。对于教学场景下的结构认知教学，该模型也可以直观展示核心板的元件排布逻辑，帮助学习者理解嵌入式硬件的布局规范，理解接插件位置、安装孔位设计的工程考量。不同于简化的原理类模型，该模型完全面向工程实际应用，所有结构细节都服务于装配验证、空间校核的实际需求，没有多余的装饰性结构，每一个几何特征都对应实物上的真实结构，不管是做整机结构设计、安装治具开发，还是做产品的装配动画演示，都可以直接调用，不需要二次修改结构尺寸。
