32.768kHz贴片式石英晶体谐振元件

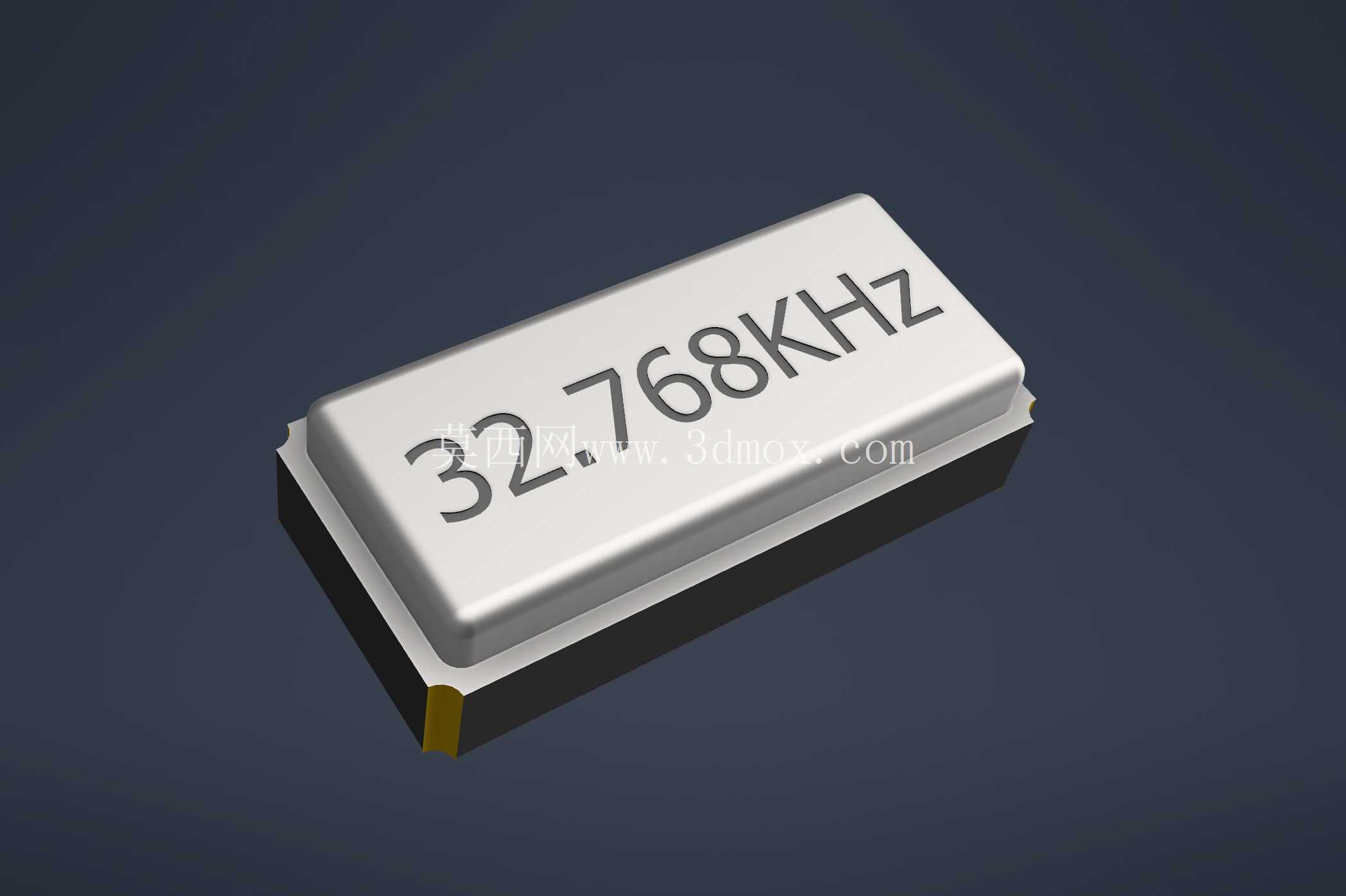

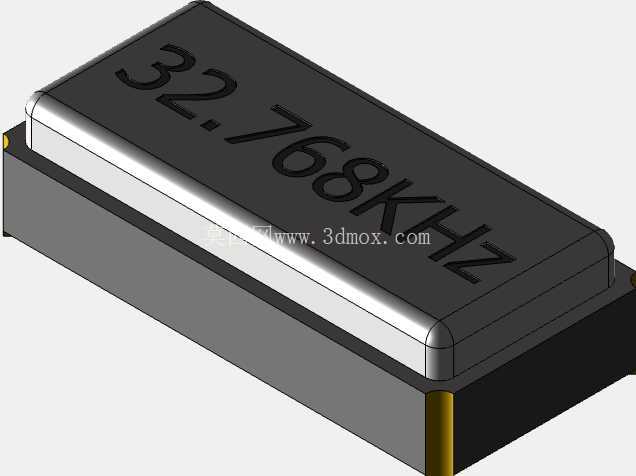

　　在消费电子、通讯终端、工业控制板卡的时钟电路设计中，32.768kHz的石英晶体谐振器是应用极为广泛的基础时钟源元件，这类元件的核心作用是为实时时钟电路提供稳定的基准振荡频率，支撑设备的计时、低功耗待机唤醒、时序同步等核心功能，尤其在便携类通讯设备中，这类小尺寸贴片晶振的选型直接影响整机的待机功耗与计时精度。本次建模的这款晶振采用行业通用的3.2x1.5mm贴片封装规格，属于SMD表贴元件范畴，建模过程中首先需要还原其金属密封外壳的结构特征，外壳采用冷轧钢冲压制程，表面做镀镍处理，顶面丝印清晰标注频率参数，外壳边缘做圆角过渡处理，避免生产贴片过程中产生应力集中导致的外壳开裂。

　　从安装边界来看，这款晶振的两个焊盘分布在元件长度方向的两端底部，焊盘尺寸与PCB封装的匹配度是建模时需要重点核对的参数，焊盘的伸出长度、宽度公差需要严格符合表面贴装工艺的要求，避免回流焊过程中出现立碑、虚焊等工艺缺陷。元件底部的陶瓷基座采用高温烧结陶瓷材质，具备良好的绝缘性能与温度稳定性，基座与金属外壳之间采用平行缝焊工艺实现密封，内部的石英晶片采用音叉型切型，这种切型的晶片在32.768kHz频率下具备极佳的温度特性与低功耗表现，能够在-40℃到85℃的工作温度范围内保持稳定的频率输出，满足通讯类设备宽温域工作的需求。

　　从设计思路上，建模时优先保证外形尺寸的公差配合，元件的总厚度控制在常规贴片晶振的标准厚度范围内，能够适配绝大多数便携设备的板上堆叠空间，不会与周边的屏蔽罩、结构件产生干涉。在实际电路应用中，这类晶振通常会搭配两个负载电容匹配使用，建模时预留的周边空间需要考虑到负载电容的摆放位置，确保PCB布线时能够做到走线最短，减少寄生电容对振荡频率的影响。不同于大尺寸的直插晶振，这款小尺寸贴片晶振的抗振动性能更好，能够适应通讯终端设备在携带、使用过程中的轻微振动场景，金属外壳的屏蔽结构也能够减少外界电磁干扰对晶振振荡稳定性的影响，避免出现频率漂移、停振等故障。

　　在结构设计验证阶段，这类三维模型可以直接用于PCB的3D布局检查，核对元件与结构外壳的间隙，确认贴片工序的吸嘴吸附位置是否合理，元件顶面的平整度是否满足吸嘴拾取的要求，避免生产阶段出现元件拾取失败、贴装偏移等问题。对于手持通讯设备而言，板上空间的利用率直接影响整机的轻薄化设计，3.2x1.5mm的封装尺寸相比更早的3.2x2.5mm封装晶振，能够节省近40%的PCB占用面积，给其他功能元件留出更多布局空间，同时这类晶振的等效串联电阻参数控制在较低水平，能够有效降低振荡电路的工作电流，延长设备的电池续航时间，这也是便携通讯设备普遍选用该规格晶振的核心原因。建模过程中对元件的边角细节、焊盘的镀层厚度、外壳的拔模角度都做了还原，能够直接用于整机的数字样机装配验证，不需要二次调整尺寸参数，结构工程师在做堆叠设计时可以直接调用该模型完成空间校核，减少反复核对元件规格书的工作量。
