Orbit500V2十六比一传动行星齿轮变速箱

　　在小型移动机器人的动力匹配场景中，动力输出端的扭矩放大与转速匹配始终是结构设计阶段的核心考量点，尤其是紧凑构型的竞赛类机器人、小型作业机器人，对动力传输单元的体积、重量、安装兼容性都有极为严苛的边界要求，这款16:1传动比的行星齿轮变速箱，正是针对这类紧凑空间下的动力传输需求完成的结构设计。从实际应用场景来看，这类行星齿轮箱的适配范围覆盖了曲棍球竞技机器人、相扑对抗机器人、徒步巡检类小型机器人、格斗竞技机器人等多种小型移动设备，这类设备普遍存在安装舱位空间局促、动力输出需要大扭矩低转速特性、运行过程中存在频繁冲击载荷的共性特点，传统的平行轴减速箱要么径向尺寸过大无法嵌入紧凑机身，要么齿轮啮合强度不足，在对抗类场景的冲击载荷下容易出现断齿、轴系偏移的问题，而行星轮系的同轴传动特性，刚好能在有限的圆柱空间内实现多级减速的扭矩放大，同时保证输入输出轴的同轴度，降低整机动力布局的调校难度。

　　从功能特性层面看，这款变速箱在原有同系列产品的基础上做了多项结构优化，首先是轮系的啮合间隙控制，行星轮系的回程间隙直接影响机器人的运动控制精度，尤其是在需要精准走位的竞技场景中，过大的回程间隙会导致走位偏差、动作响应滞后，设计过程中通过对行星轮销轴的公差配合优化、齿形修缘处理，在保证齿轮传动润滑空间的前提下，将回程间隙控制在小型机器人适用的合理区间，既不会因为间隙过小导致运转卡滞、传动效率下降，也不会因为间隙过大影响控制精度。

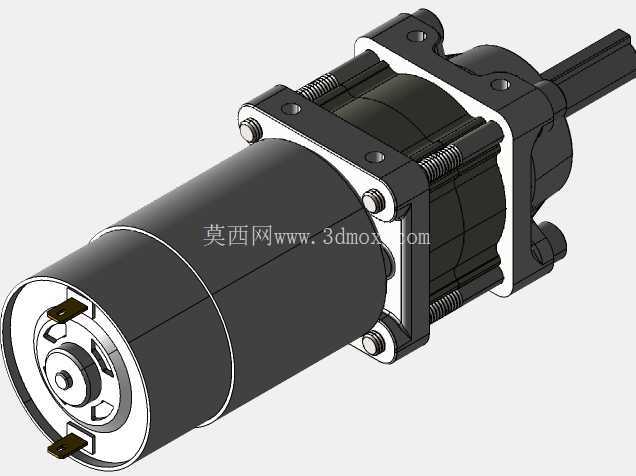

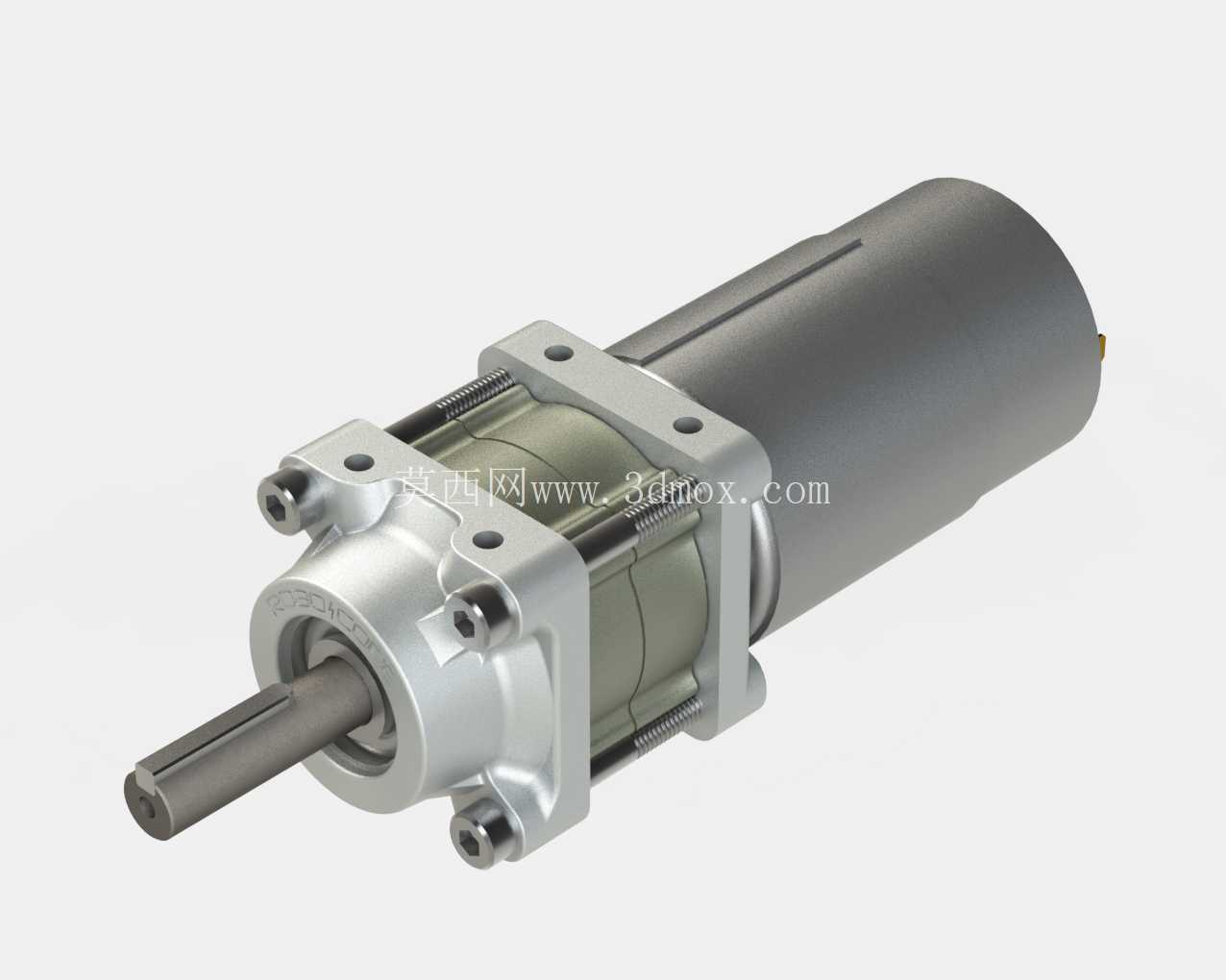

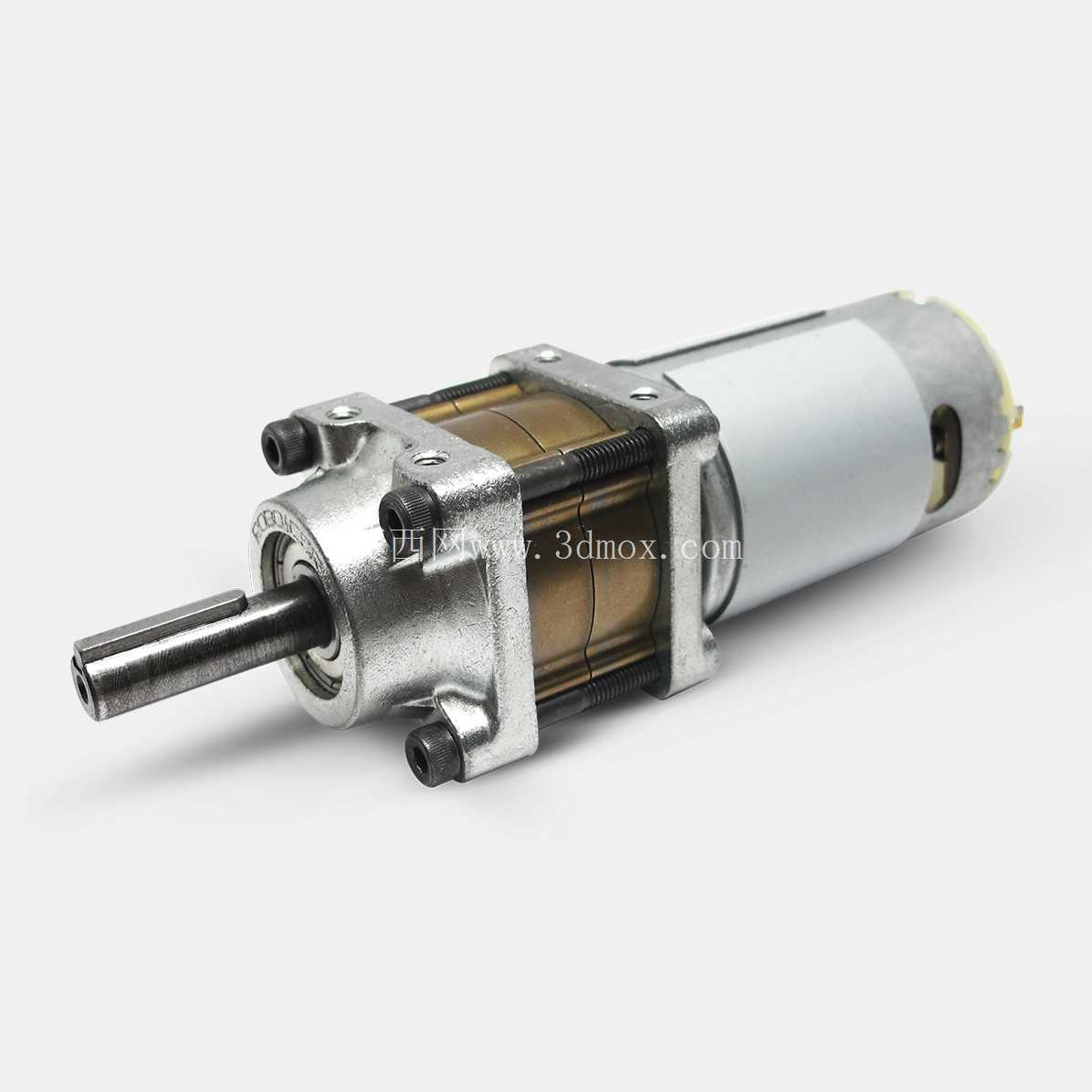

　　其次是壳体的承载结构设计，变速箱的前端采用带安装法兰的一体式金属壳体，法兰面上预留了四个对称分布的安装孔，安装孔的位置度公差经过严格校核，能够直接适配标准安装位的RS555系列驱动电机，不需要额外设计转接板，减少了动力总成的轴向尺寸占用；壳体中段采用多层叠合的定位结构，每一级行星架的定位台阶都做了同轴度约束，避免多级轮系叠加后出现轴系不同心导致的运转噪音大、齿轮偏磨问题。输出轴采用带扁位的圆柱轴结构，轴伸长度和直径都匹配小型机器人常用的轮组、执行器安装接口，不需要额外做轴的二次加工就能直接装配联轴器或者行走轮，降低了终端用户的二次改造成本。从安装边界来看，这款变速箱的整体外形为同轴圆柱构型，最大外径控制在适配小型机器人动力舱的尺寸范围内，轴向总长度从电机安装端面到输出轴端面的尺寸经过紧凑化设计，能够嵌入厚度有限的机器人机身夹层中，不会因为动力单元过长导致整机重心偏移；安装法兰的端面到第一级行星轮的距离做了压缩处理，电机轴插入变速箱输入孔的深度经过匹配设计，既保证电机轴与太阳轮的啮合长度足够传递额定扭矩，又不会因为插入过深导致电机轴顶死行星架。在设计思路上，这款产品没有盲目追求过高的减速比，而是选择16:1这个兼顾转速与扭矩输出的传动比，匹配RS555电机的额定转速区间，输出端的转速刚好适配小型移动机器人的常规行走速度，同时输出扭矩能够满足机器人爬坡、对抗推挤、负载搬运的需求；轮系的材质选择上，兼顾了强度与重量的平衡，齿轮采用高强度合金材质，能够承受频繁的正反转冲击载荷，壳体采用轻质金属材质，在保证结构刚性的前提下尽可能降低动力单元的自重，减少机器人的无效负载。

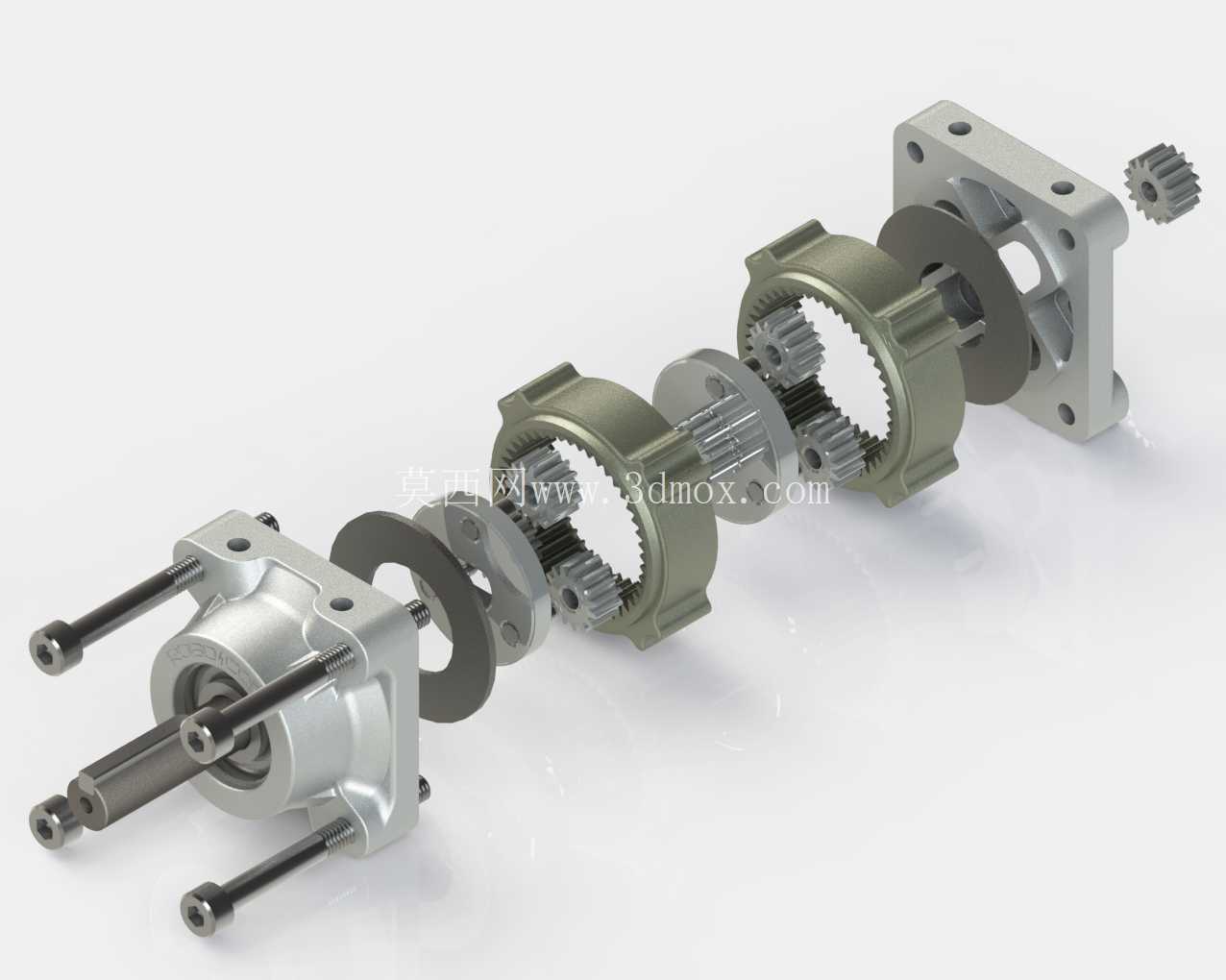

　　在实际选型适配过程中，结构工程师只需要确认安装法兰的孔位尺寸、输出轴的轴径与轴伸长度、额定输出扭矩是否满足整机设计要求，就可以直接将这款变速箱集成到动力总成中，不需要重新设计轮系结构，能够大幅缩短小型机器人的研发周期；同时，同轴的结构设计也让整机的动力布局更加对称，避免了平行轴减速箱带来的重心偏移问题，提升机器人行走过程中的稳定性。在传动效率方面，行星轮系的多齿啮合特性让这款变速箱的传动效率高于同减速比的蜗轮蜗杆减速箱，能够减少动力传输过程中的能量损耗，延长电池供电的小型机器人的续航时间；壳体上的固定螺栓采用对称周向分布，装配时按照对角顺序拧紧即可保证壳体端面的压紧力均匀，不会出现壳体偏斜导致的轮系卡滞问题，后期维护拆解也十分方便，只需要松开周向的固定螺栓，就可以逐级拆解检查行星轮、太阳轮、内齿圈的磨损情况，更换受损零件即可完成维护，不需要整体更换变速箱，降低了设备的后期使用成本。针对不同应用场景的负载特性，这款变速箱的轴系支撑采用了适配径向载荷的轴承结构，当输出端承受行走轮带来的径向冲击力时，轴承能够将载荷均匀传递到壳体上，避免齿轮承受额外的径向力，延长轮系的使用寿命；内齿圈与壳体的定位采用过盈配合加周向止转的结构，避免大扭矩输出时内齿圈与壳体之间出现相对转动，导致传动失效。
