Orbit500 V2四比一传动行星齿轮变速箱

　　在小型竞技机器人的动力匹配场景中，动力输出端的扭矩放大与转速适配一直是结构设计的核心痛点，尤其是曲棍球机器人、相扑机器人这类对动力响应速度、安装空间有严苛要求的设备，常规减速结构要么体积过大挤占机身内部布局空间，要么传动间隙过大导致动作控制精度不足，难以满足竞技场景下的快速启停、精准位移动作需求。这款4:1传动比的行星齿轮变速箱，正是针对紧凑型机器人动力单元的适配需求开发，核心设计思路是在有限的圆柱安装空间内，通过行星轮系的同轴传动特性，在不增加径向尺寸的前提下完成扭矩放大，同时保证动力输出的同轴度，降低动力传输过程中的偏载损耗。

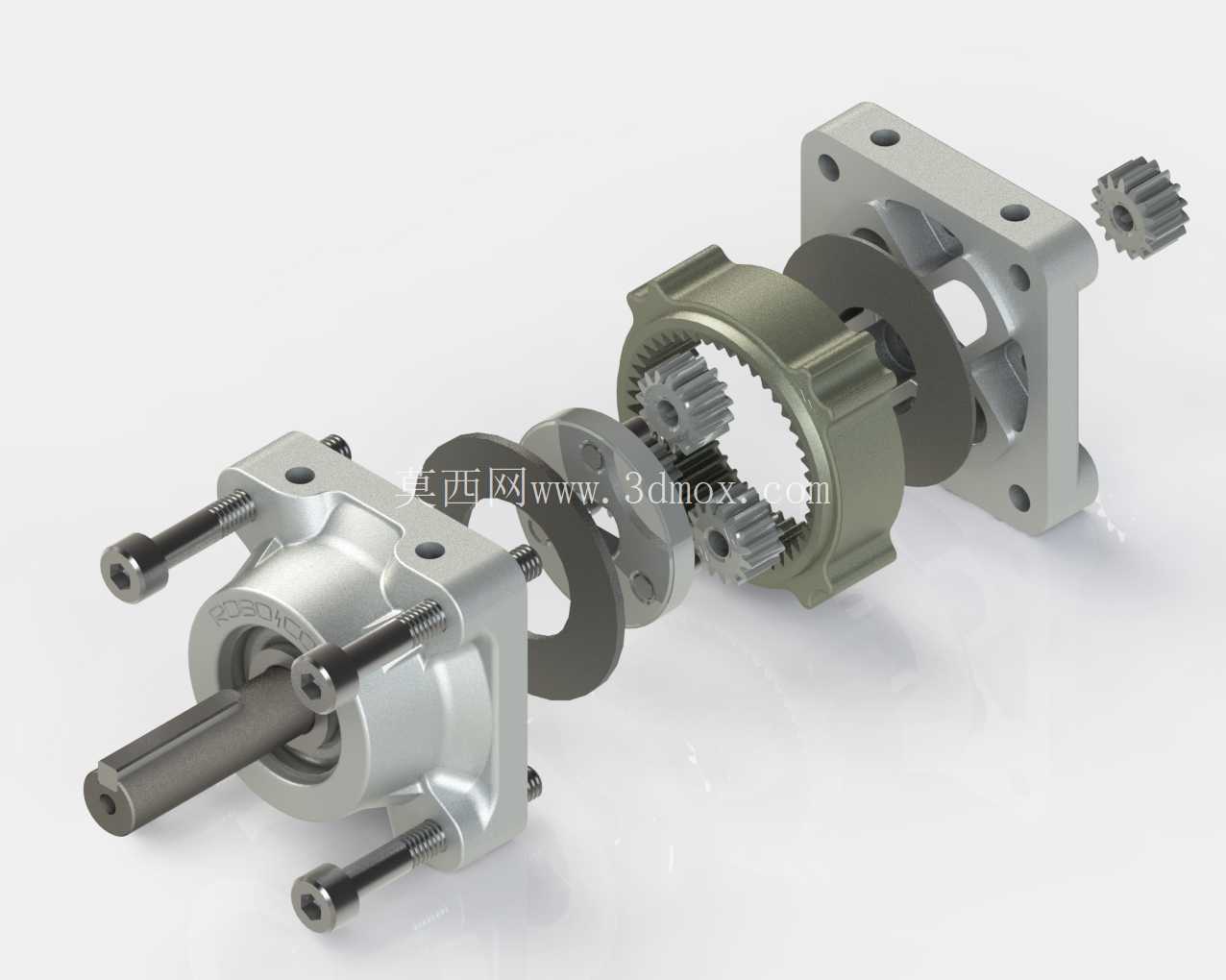

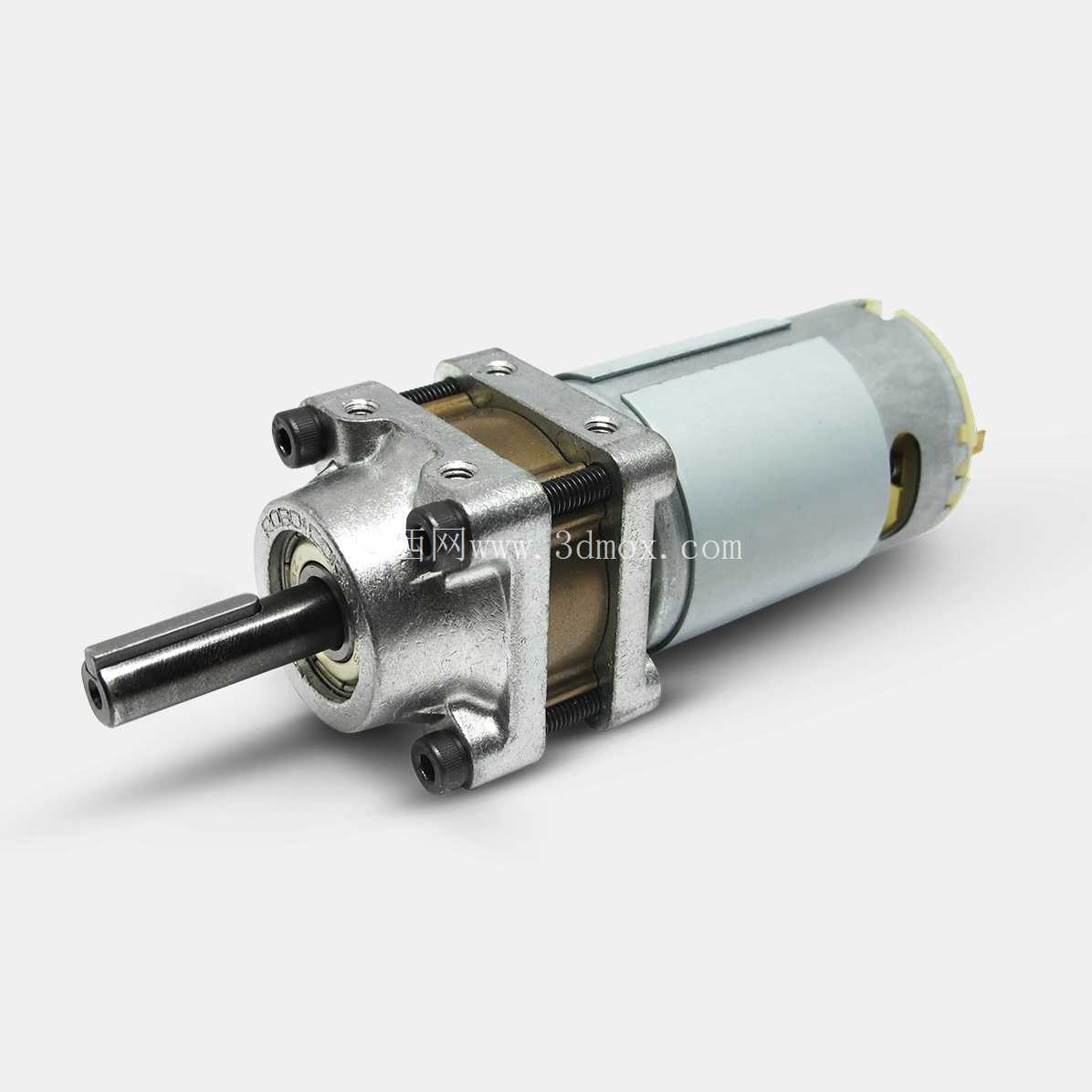

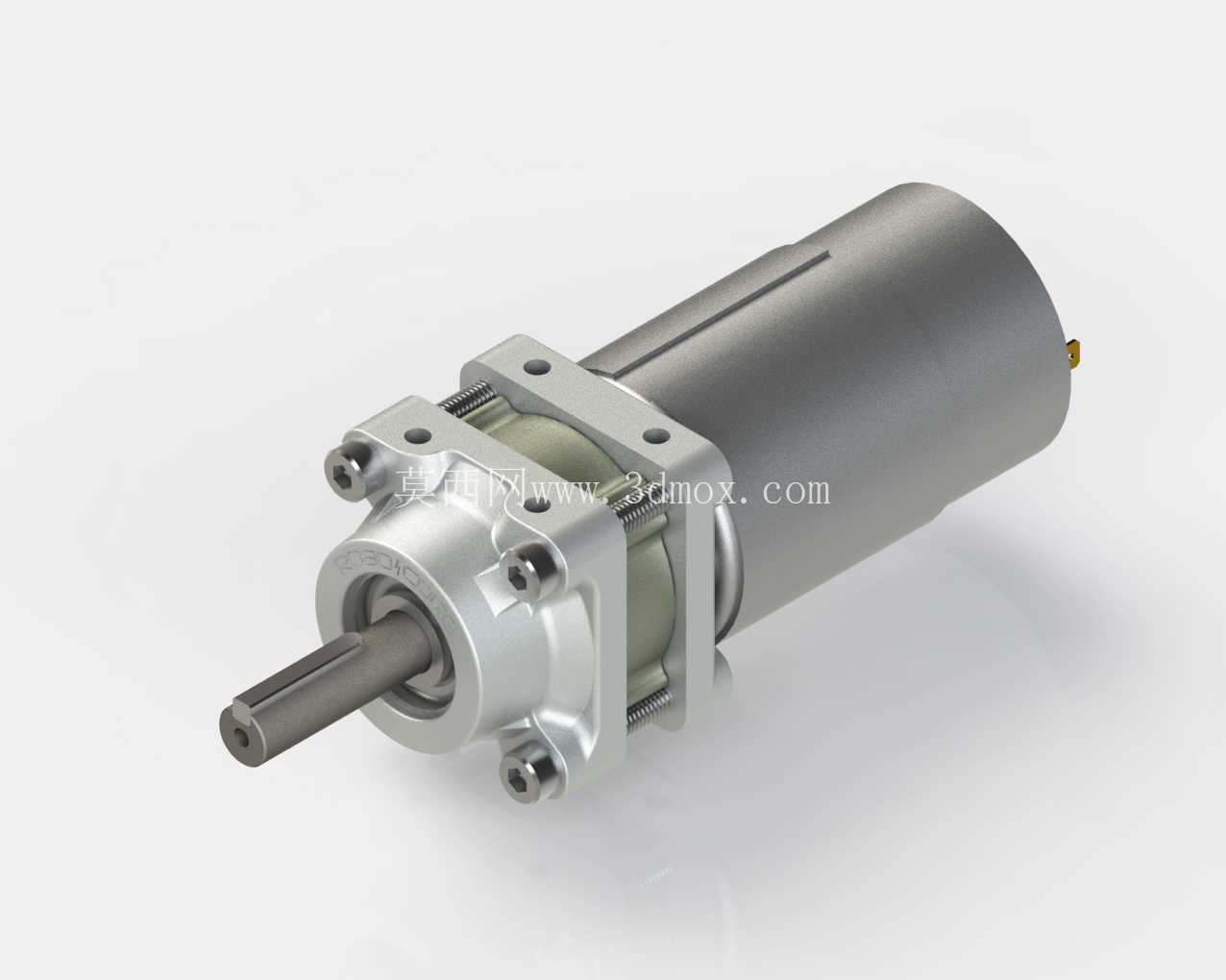

　　从结构布局来看，该变速箱采用输入端与RS555类直流电机直连的设计，电机输出轴直接插入变速箱输入端的太阳轮定位孔，通过扁位结构传递扭矩，省去了额外的联轴器结构，进一步压缩了动力总成的轴向长度，适配紧凑型机身的安装边界。变速箱的外壳采用分体式法兰安装结构，前端法兰预留四个对称分布的安装孔，可直接固定在机器人的机身安装面板上，输出轴采用单出轴设计，轴端预留扁位与安装孔，可直接连接行走轮、击打机构等执行部件，无需额外设计转接结构，降低整机结构的设计复杂度。行星轮系的设计上，采用内齿圈与外壳一体化的加工思路，减少了分体装配带来的累积误差，三个行星轮通过滚针轴承安装在行星架上，相比传统铜套支撑结构，转动阻力更小，传动效率更高，同时能承受更大的瞬时冲击载荷，适配竞技机器人对抗过程中的瞬时过载工况。输入端太阳轮与电机轴采用过盈配合加扁位定位的双重固定方式，避免正反转切换过程中出现轴孔打滑的问题，行星架与输出轴采用一体化加工，保证输出端的传动刚度，减少大扭矩输出下的轴系变形。从安装边界来看，变速箱整体为圆柱型结构，径向最大尺寸与适配的RS555电机外径接近，轴向长度在匹配电机后可控制在紧凑范围内，不会在机身侧面形成过多突出结构，适配相扑机器人这类需要尽量缩小外轮廓尺寸、避免被对手找到施力点的设计需求。输出轴的伸出长度经过优化，既可以直接安装标准规格的行走轮，也可以通过转接套连接不同孔径的执行部件，法兰安装面的定位止口设计，能保证变速箱安装时的同轴度，避免安装偏斜导致的齿轮偏磨、运转异响问题。

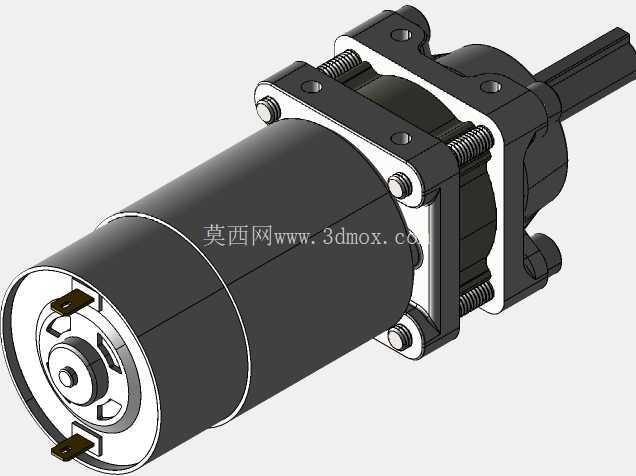

　　在实际应用场景中，除了竞技类机器人，该变速箱也可用于小型徒步机器人、格斗机器人的行走动力单元，或是小型自动化设备的旋转驱动部位，4:1的传动比可以将RS555电机的高转速低扭矩输出，转换为适配行走机构的低转速高扭矩输出，同时保留足够的动力响应速度，满足设备快速移动、瞬时发力的动作需求。齿轮参数的匹配上，该变速箱的轮系经过齿形优化，采用小模数硬齿面齿轮，在保证传动强度的前提下降低运转噪音，同时减少齿轮啮合过程中的回差，提升动作控制的精度，对于需要精准控制移动距离、击打力度的竞技机器人来说，更小的传动回差意味着更精准的动作执行，能在对抗过程中获得更好的控制表现。润滑结构的设计上，变速箱内部预留润滑脂填充空间，装配时填充低温性能优异的润滑脂，可在宽温度范围内保证齿轮润滑效果，避免长时间运转下的齿轮过度磨损，同时一体化的外壳密封结构可防止润滑脂泄漏，避免污染机器人内部的其他电子元器件。在进行整机结构建模时，该变速箱的三维模型可直接导入装配环境，通过前端法兰的安装孔与机身面板完成配合约束，输出轴可直接与执行部件添加配合关系，无需额外绘制简化模型，能有效提升整机设计的效率，同时模型的尺寸精度与实际实物一致，可提前验证安装过程中是否存在结构干涉，避免实物加工装配时出现尺寸不匹配的问题。

　　对于结构设计人员来说，这类标准化的紧凑型减速单元，能减少自主设计减速箱的工作量，同时经过实际验证的轮系参数也能避免自主设计中容易出现的齿轮强度不足、传动效率低等问题，缩短设备的开发周期。在选型适配时，需要注意该变速箱的输入轴适配尺寸与RS555电机的输出轴匹配，若采用其他规格的电机，需要调整输入端的太阳轮内孔尺寸，同时安装法兰的孔位是针对紧凑型机器人的常用安装间距设计，若安装空间的孔位不匹配，可通过转接板完成固定，不会影响传动性能。输出端的负载能力经过匹配设计，可满足小型竞技机器人的瞬时冲击负载需求，在连续运转工况下也能保持稳定的动力输出，不会出现过热、齿轮崩齿等问题。
