适用于单片机开发的KY-037麦克风传感模块

在嵌入式开发与开源硬件项目落地过程中，声音采集类外设是实现声控交互、环境噪声监测、声纹触发类功能的核心硬件载体，这款适配多类主流单片机的麦克风传感模块，是目前开源硬件生态中应用普及率较高的声信号采集前端。从实际工程应用场景来看，这类模块常被集成在智能声控小灯、语音触发的小型机械装置、环境噪声超限报警装置、桌面级交互玩具的控制电路中，也可作为多传感器融合节点的声音采集单元，搭配主控板完成简单的声强阈值判断、声音触发延时动作等基础功能，无需复杂的音频编解码电路即可快速搭建声控类原型验证系统。

从产品功能特性来看，模块集成了驻极体咪头作为声电转换核心元件，搭配板载的运算放大电路与电位器调节结构，可通过旋转电位器调整声信号触发的灵敏度阈值，适配不同噪声等级的使用场景；板载的排针接口采用标准2.54mm间距设计，可直接插接在面包板上完成快速原型搭建，也可通过杜邦线连接到主控板的IO口与模拟输入引脚，模块同时支持数字量阈值输出与模拟量信号输出，数字输出端可直接连接单片机外部中断引脚，实现声音触发的即时响应，模拟输出端则可输出随声强变化的电压信号，供主控板AD采样后做更精细的声强等级判断。

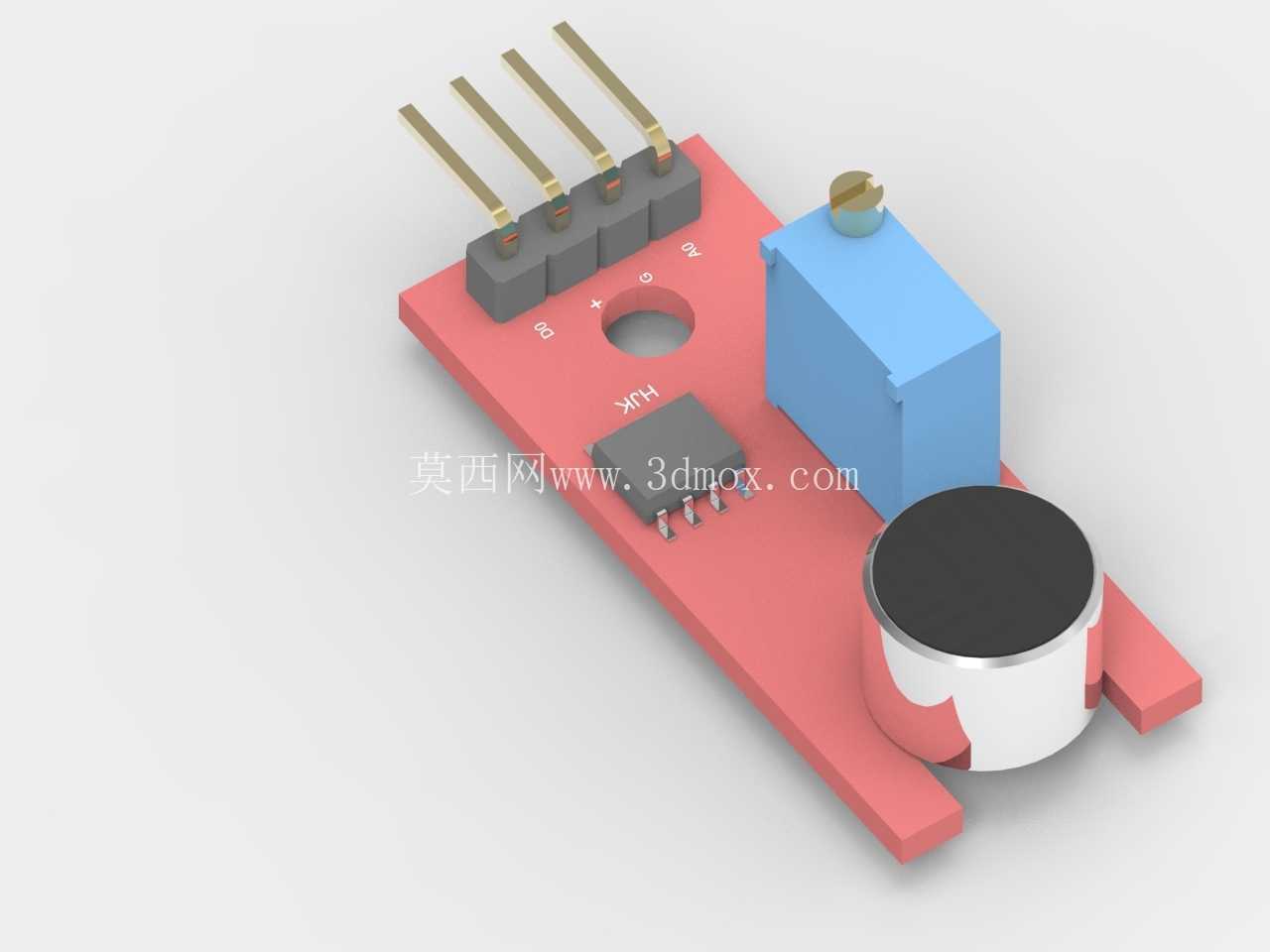

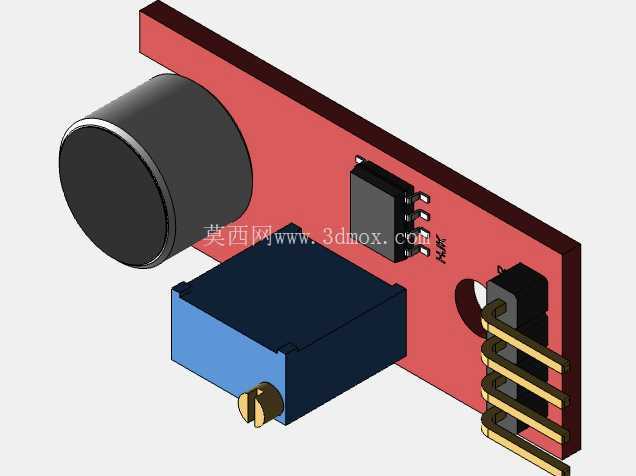

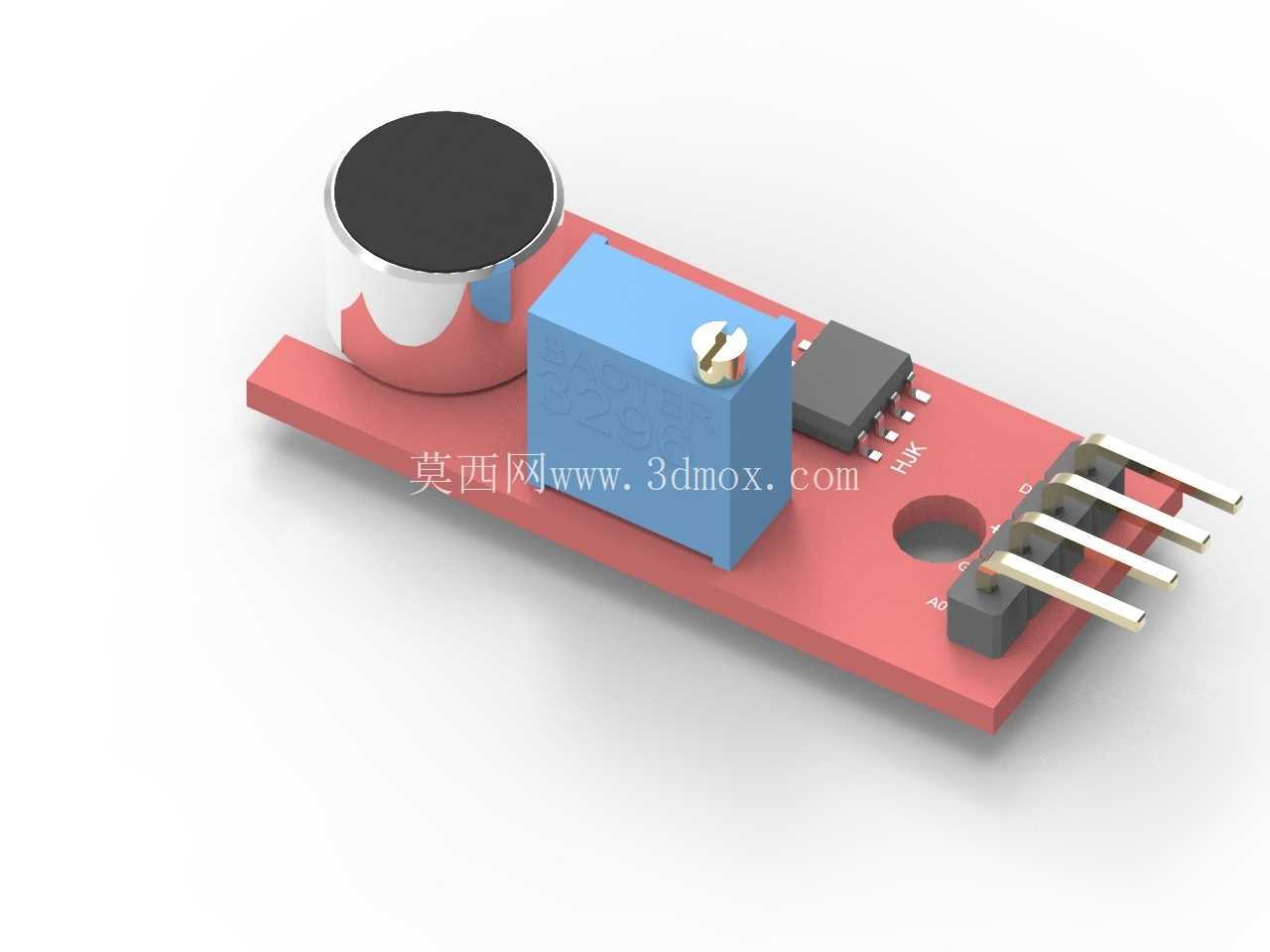

设计过程中，建模时优先还原了模块的核心结构边界，PCB板的外形轮廓严格参照实物尺寸绘制，板上的安装孔位置、排针伸出长度、电位器调节旋钮的操作空间都做了精准还原，避免在整机装配时出现结构干涉。驻极体咪头的圆柱形外壳、顶部的拾音面结构、板载芯片的贴片封装外形都按照实物比例建模，既保证了整体装配时的结构匹配度，又对非核心的微小走线、丝印细节做了简化处理，降低模型的资源占用率，提升大型装配体中调用该模型时的运行流畅度。

从外形尺寸与安装边界来看，模块整体为长条形PCB结构，板身厚度为标准1.6mmPCB厚度，宽度适配标准面包板的插接间距，板端预留的圆形安装孔可配合M2螺丝完成模块在设备壳体内部的固定，排针引脚的伸出长度控制在合理范围内，既保证插接时的连接可靠性，又不会因为引脚过长导致背面与其他电路元件发生短路风险。电位器的调节旋钮突出PCB板面的高度经过实测还原，在结构设计时需要预留出螺丝刀调节的操作空间，避免设备外壳装配后无法调整灵敏度参数。驻极体咪头的拾音面朝向与PCB板面垂直，在整机结构设计时需要在对应位置预留拾音开孔，保证声信号能够顺利传递到咪头拾音面，避免壳体遮挡导致的灵敏度下降问题。

在实际选型与结构适配过程中，需要注意模块的供电电压范围匹配主控板的输出电平，避免过压供电导致板载芯片损坏；建模时还原的模块整体高度边界，可帮助结构设计师在设计设备壳体时准确计算内部堆叠空间，尤其是咪头与电位器的突出高度，是内部空间规划时需要重点考量的尺寸参数。这类模块的结构建模不需要还原内部的电路走线与晶圆级细节，只要保证外部装配尺寸、接口位置、操作件的活动空间准确，即可满足整机结构设计、装配干涉检查、产品演示动画制作等场景的使用需求，对于快速搭建开源硬件项目的三维装配方案、验证产品内部结构合理性有较高的实用价值。
