侧插式两针JST连接器插座结构设计

在消费电子、小型工控板卡、通讯终端设备的板级互连场景里，这类侧插式两针连接器的应用占比一直不低，很多需要侧向出线、避免顶部走线占用设备竖向空间的布局里，都会优先选用这类结构的接插件。从实际装配的角度看，这款两针插座的插针采用弯针成型设计，插针与塑胶本体的结合处做了防退卡扣结构，插针压入塑胶本体后，卡扣会嵌入塑胶本体的预留卡槽里，避免焊接或者插拔过程中插针出现移位、退针的问题，这也是这类板载连接器最核心的可靠性设计点。很多新手工程师在选型这类接插件的时候，往往只关注针距、载流参数，忽略插针与塑胶本体的结合强度，实际量产的时候就容易出现过波峰焊后插针浮高、用户插拔接线时插针被带出的问题，这款结构在插针的折弯段特意做了加宽的止退台，和塑胶本体的卡槽配合后，轴向拉脱力可以满足常规低压信号传输的使用要求。

从安装边界来看，这款插座采用PCB侧插安装方式，插针的焊接段长度刚好适配常规1.6mm厚度的PCB板，插针伸出PCB背面的长度控制在1.2mm左右，既可以保证焊锡充分浸润形成可靠焊点，又不会因为插针伸出过长导致背面焊点和其他元器件产生干涉。塑胶本体两侧设计了带导向斜面的固定支柱，对应PCB上需要开两个定位孔，装配的时候支柱先插入定位孔完成预定位，再进行焊接，能够有效避免焊接过程中插座出现偏移、歪斜的问题，这一点对于自动化SMT或者波峰焊工艺来说非常重要，预定位结构可以大幅降低装配时的对位难度，提升产线装配效率。塑胶本体的插接口内部做了防呆导向槽，对应的公端插头插入时，只有方向正确才能顺利插入，能够有效避免反插导致的插针弯折、接触不良问题，插接口的入口处做了15度的导向倒角，公头插入时可以顺着倒角滑入接口，即使装配时有少量对位偏差也能顺利插接，不需要刻意精准对位，适合现场人工接线的作业场景。

从功能特性上来说，这款两针插座主要用于小电流的信号传输或者低压供电连接，单针载流可以满足常规3A以内的电路需求，接触电阻控制在毫欧级，能够保证信号传输的稳定性，不会因为接触压降导致信号失真或者供电不足。塑胶本体采用的是耐高温的工程塑料材质，可以承受波峰焊时的高温冲击，不会出现焊接过程中塑胶融化、变形的问题，同时材料本身具备不错的阻燃性能，满足电子设备的安全阻燃要求。在结构设计的细节上，插针的接触段采用了弧形接触设计，和公端插片配合时可以形成稳定的弹性接触，长期使用后也不会因为接触应力松弛导致接触不良，插针表面做了镀锡处理，既可以提升焊接性能，又能防止插针氧化，提升长期使用的可靠性。

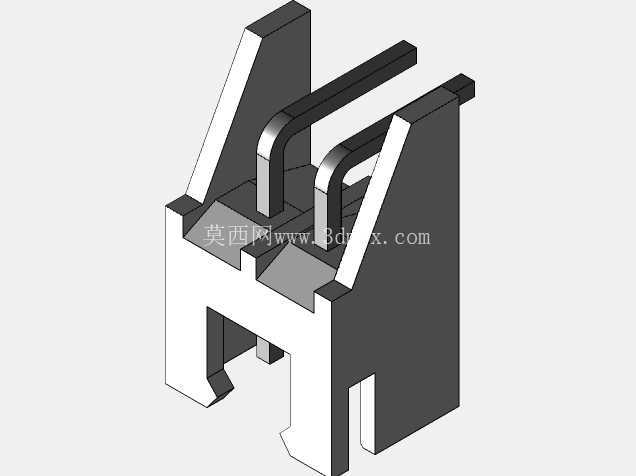

在实际的设备布局里，这类侧插插座通常布置在PCB板的边缘位置，接线从PCB的侧向引出，不会在PCB板的上方占用竖向空间，对于那些内部竖向空间紧张、需要做薄型化设计的设备来说，这种侧插结构比直插式插座更有布局优势，比如小型通讯模块、便携检测设备、超薄工控终端这类产品里，经常会用到这类侧插式的连接器。设计这款三维模型的时候，特意把塑胶本体的拔模斜度、插针的折弯圆角、定位柱的导入斜度这些工艺细节都做了还原，不管是用来做结构设计时的布局干涉检查，还是用来做装配模拟，都可以直接调用，不需要再额外修正工艺细节。很多工程师在画接插件模型的时候容易忽略塑胶件的拔模角度，导致模型和实际生产出来的零件存在尺寸偏差，做干涉检查的时候就会出现误判，这款模型在建立的时候就按照实际注塑生产的拔模要求做了对应的斜度，定位柱的尺寸也按照实际过盈装配的要求做了公差预留，和PCB配合的间隙也符合常规板级设计的规范，直接导入装配体就可以用来做布局校验。另外，插针的焊接段按照实际焊盘的设计要求做了尺寸匹配，设计PCB封装的时候可以直接参考模型的插针位置、定位柱位置来绘制封装，不需要再反复核对样品尺寸，能够减少设计阶段的反复核对工作量，避免因为封装尺寸不匹配导致的打样报废问题。
