DTH11温湿度传感模块结构设计

在民用环境监测、小型物联网终端、智能家居节点、教学实验装置这类场景里，温湿度采集是最基础的感知需求，DTH11这类集成式温湿度模块的应用占比极高，很多入门级感知项目都会优先选用这类集成化模块，省去了单独校准传感元件、设计信号调理电路的繁琐步骤。做这类模块的三维结构设计，首先要考虑的是实际装机时的适配性，不能只盯着元件本身的外形复刻，要兼顾生产装配、现场安装、后期维护的全流程需求。

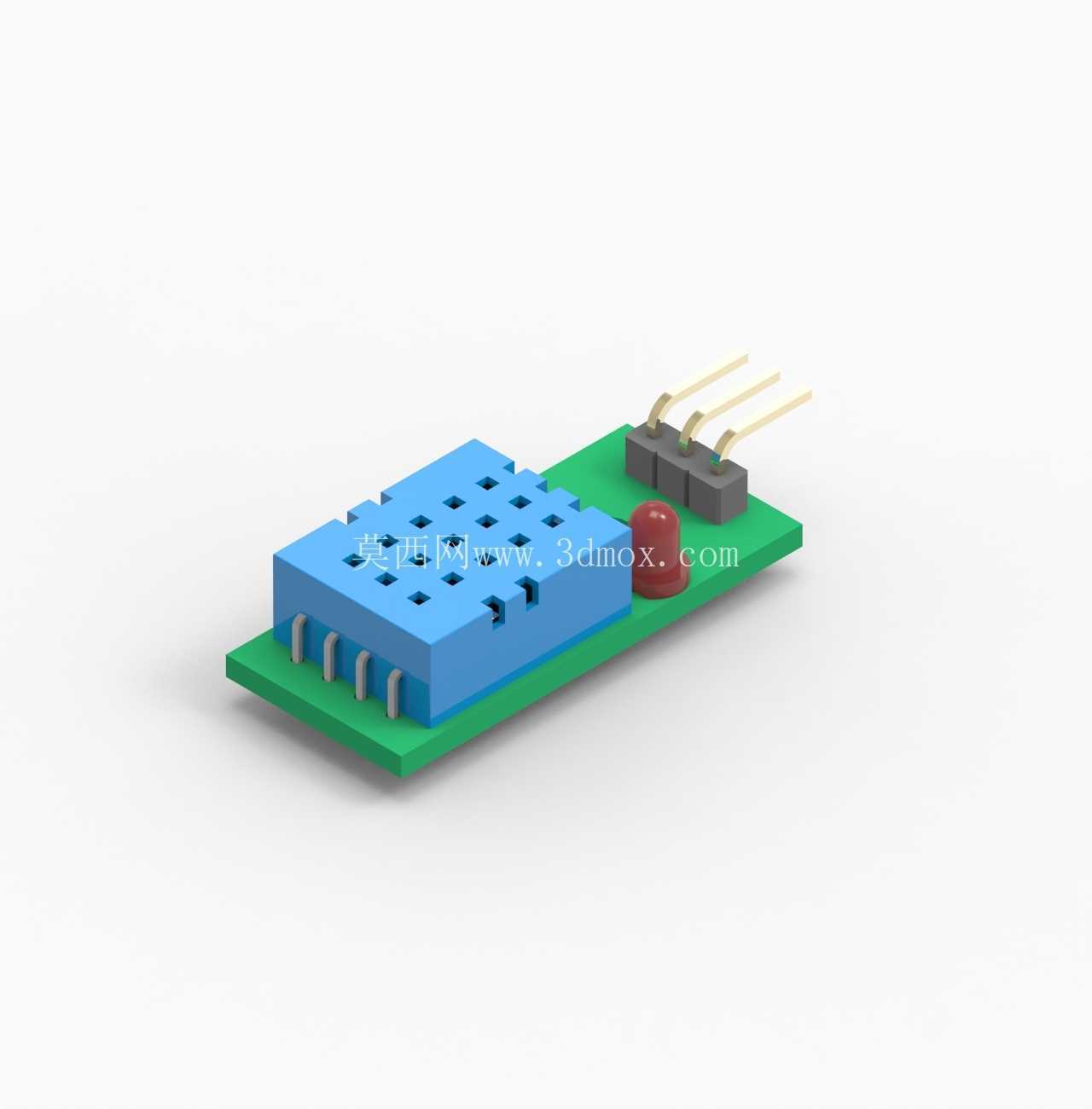

从功能特性来看，这个模块把温湿度感应元件、信号处理电路、通讯接口都集成在一块小型PCB板上，板载的蓝色塑封感应部分是核心的温湿度采集区域，设计时要保证这个区域周边留有足够的空气流通间隙，不能被周边结构件遮挡，否则会导致温湿度检测数据出现偏差，响应速度变慢。板上的红色元件是电源指示器件，布局时要考虑其在装机后的可视性，方便调试阶段快速判断模块供电状态。侧边伸出的排针是电气连接接口，建模时要严格对齐排针的引脚间距、伸出长度，保证和标准2.54mm间距的排母能够顺畅插接，避免出现插接过紧或者接触不良的问题。

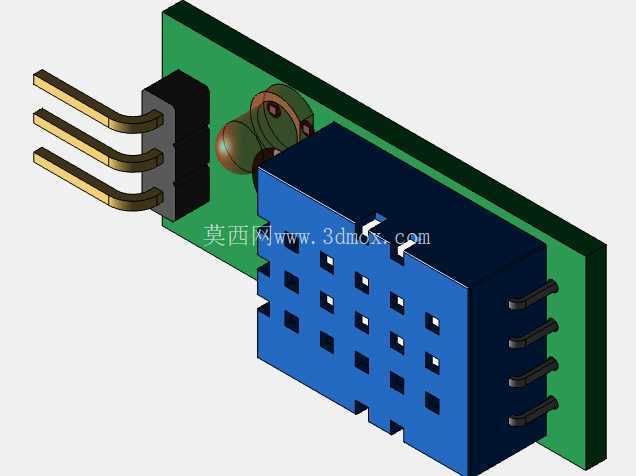

设计思路上，整个模块采用装配体结构搭建，每个独立元件都保留了可编辑的特征，不管是调整PCB板的安装孔位，还是更换排针的弯折角度，都可以直接在对应零件上修改，不需要重构整个模型。PCB板的边缘做了圆角处理，避免生产搬运过程中板边毛刺划伤操作人员，也能减少装机时和相邻结构件的刮蹭。感应头的塑封外壳上做了阵列式的通风小孔，建模时这些小孔的尺寸、排布都和实物一致，保证空气能够顺畅接触到内部的感应芯片，还原真实的气流通道结构。

外形尺寸与安装边界方面，整个模块的长宽尺寸控制在常规小型传感模块的通用规格内，板上预留的安装孔位兼容常用的M2螺丝固定方式，不管是用铜柱支撑安装在设备壳体内部，还是直接插在面包板上做实验验证，都能满足安装要求。排针的伸出长度既保证了插接后的连接可靠性，又不会因为伸出过长导致整体安装高度超标，在紧凑的设备内部布局时，不会和上层的电路板或者结构件产生干涉。感应元件的高度是整个模块的最高点，设计周边结构时要注意在这个区域预留至少3mm的净空空间，一方面保证空气流通，另一方面避免组装时压损感应元件的塑封外壳。

实际应用中，这类模块经常被安装在设备外壳的通风栅格附近，建模时还原的真实外形尺寸，可以直接用来做设备内部的布局干涉检查，提前排查安装时会不会出现结构冲突，也能用来验证通风路径是否合理，避免因为结构遮挡导致检测失准。对于做物联网终端结构设计、教学实验装置开发的工程师来说，精准的模块模型可以直接调入装配体，不用再花时间测绘元件尺寸，大幅缩短结构设计的周期。模型里每个零件的配合关系都和实际生产装配的逻辑一致，比如排针和PCB的插接位置、感应元件和PCB的焊接定位、指示器件的安装高度，都完全参照实物的装配公差设置，调入装配后不会出现配合错位的问题，能直接用来生成工程图、做装配工艺参考。
