FRC赛事概念机器人驱动底座结构设计

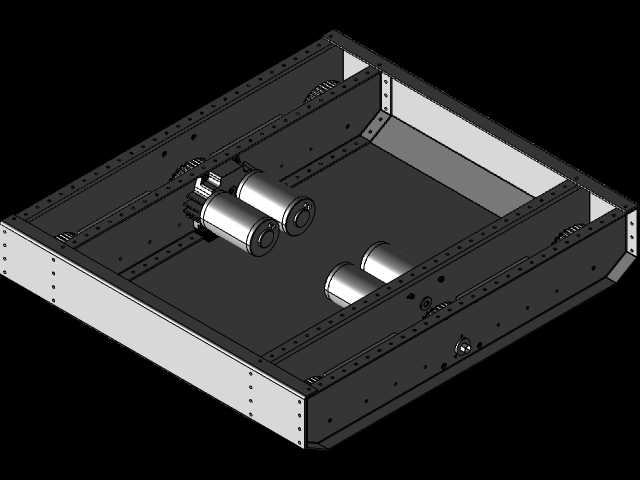

　　该驱动底座是面向竞技类移动机器人开发的核心承载与动力集成结构，主要应用于需要高机动性、快速拆装维护的机器人对抗赛事场景，作为整台机器人的下部承载基体，承担动力输出、上层功能机构安装、载荷传递、碰撞防护的核心作用。从结构布局来看，整体采用框式焊接+型材拼接的混合承载架构，外围边框采用带密集安装孔的高强度铝型材加工而成，孔位沿型材长度方向等距排布，既可以实现上层机构的任意位置安装固定，也能在赛事规则允许的尺寸边界内灵活调整配重块、功能附件的安装位置，适配不同赛事任务的载荷布局需求。

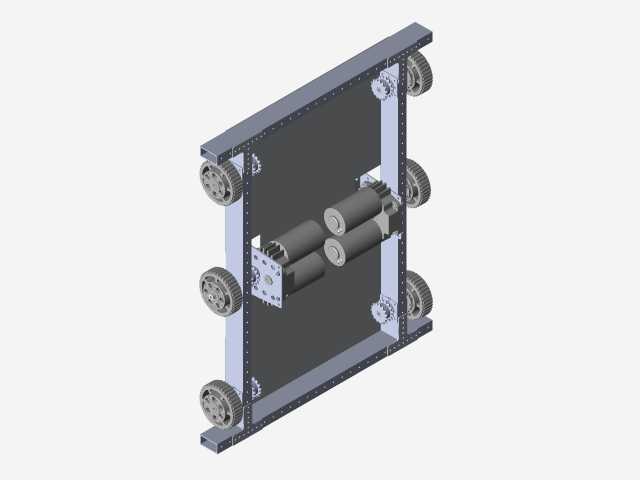

　　底座内部预留了充足的动力组件安装空间，双组驱动电机采用对称卧式布局，电机输出端直接衔接减速传动组件，动力传递路径短，传动损耗低，能够在短时间内输出足够的轮端扭矩，满足机器人快速启停、急转变向、越障爬坡的竞技动作需求。设计过程中充分考虑了赛事场景下的碰撞防护需求，底座外侧边框做了加厚处理，边角位置采用圆弧过渡结构，避免碰撞时出现应力集中导致的结构开裂，同时边框外侧的安装孔也可快速加装防撞缓冲条、辅助支撑轮等附件，不需要对主体结构做二次加工。

　　从安装边界来看，整体底座的外形轮廓严格控制在赛事规则限定的尺寸范围内，上部安装面预留了多组标准化安装螺孔组，可直接对接升降机构、抓取机构、投射机构等不同功能的上层组件，安装孔位采用通用孔距设计，不需要额外制作转接板即可完成快装，能够大幅缩短整机组装调试的周期。底座下部预留了轮系安装的定位基准面，驱动轮、从动轮的安装支座都设计了可调节的长圆孔结构，能够根据场地地面的实际平整度调整轮系的接地压力，避免出现轮组悬空导致的动力流失、行走跑偏问题。

　　内部走线空间沿底座边框内侧预留了走线槽位，动力线缆、信号线缆可以沿槽位规整排布，避免运动过程中线缆被传动组件剐蹭磨损，同时线槽位置预留了扎带固定孔，能够快速完成线缆的固定整理，减少调试阶段的线路故障概率。传动组件的安装位置做了下沉式设计，有效降低整台机器人的重心高度，提升高速移动、急转过程中的整机稳定性，减少侧翻风险。底座的底板采用整块高强度板材加工，既可以作为电控元件、电池组件的安装承载面，也能对内部传动组件起到防护作用，避免场地内的杂物、碎屑卷入传动机构造成卡滞。在维护性设计上，所有动力组件、传动组件的安装位置都预留了足够的操作空间，不需要拆解整个底座框架即可完成电机更换、传动间隙调整、轮系维护等操作，能够适配赛事场景下快速抢修、快速调整的实际需求。整体结构没有冗余的设计特征，所有孔位、结构特征都服务于安装、承载、防护的实际功能，在保证结构强度的前提下尽可能做了轻量化处理，减少不必要的重量占用，为上层功能机构预留足够的重量配额。
