挤压型材搭建的简易转向V2底盘结构

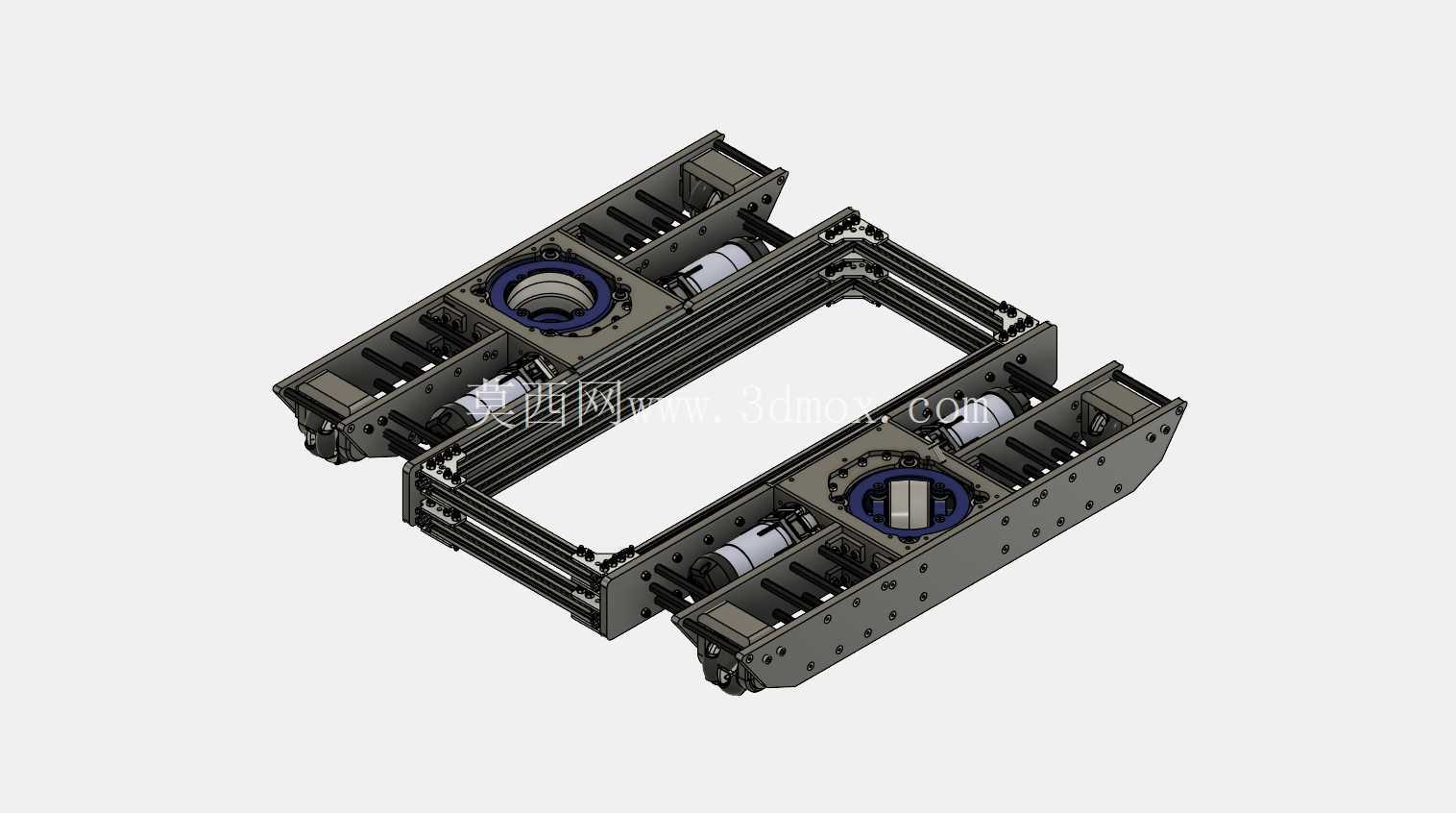

这款转向底盘采用挤压铝型材搭配平行板材作为主体承载框架，核心定位是为小型移动作业单元提供可灵活适配的行走承载基础，可直接与同系列转向吊舱完成对接装配，适配竞赛机器人、小型巡检移动平台、轻型物料转运载具等多类场景的行走需求。从实际工程落地的角度看，这类底盘的设计逻辑完全围绕加工便捷性与装配灵活性展开，挤压型材自带的标准T型槽结构，省去了传统焊接机架需要二次铣削安装面、配打安装孔的繁琐工序，所有安装点位都可以通过T型螺母实现位置无级调整，不管是后续加装驱动轮组、传感模块、上层载物平台，还是根据负载需求调整轮距、轴距参数，都不需要对主体框架做破坏性改动，能大幅缩短移动类设备的开发迭代周期。

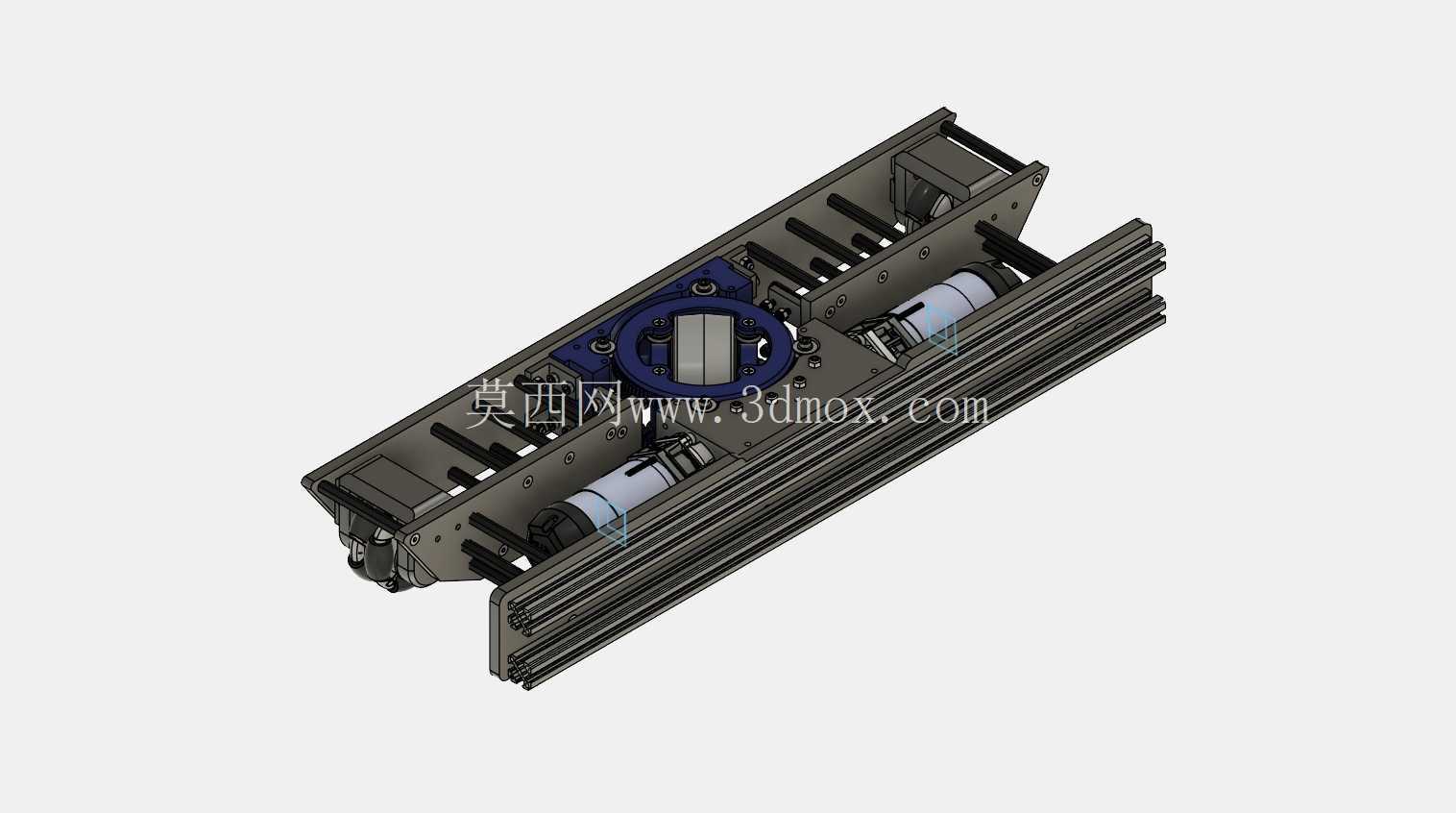

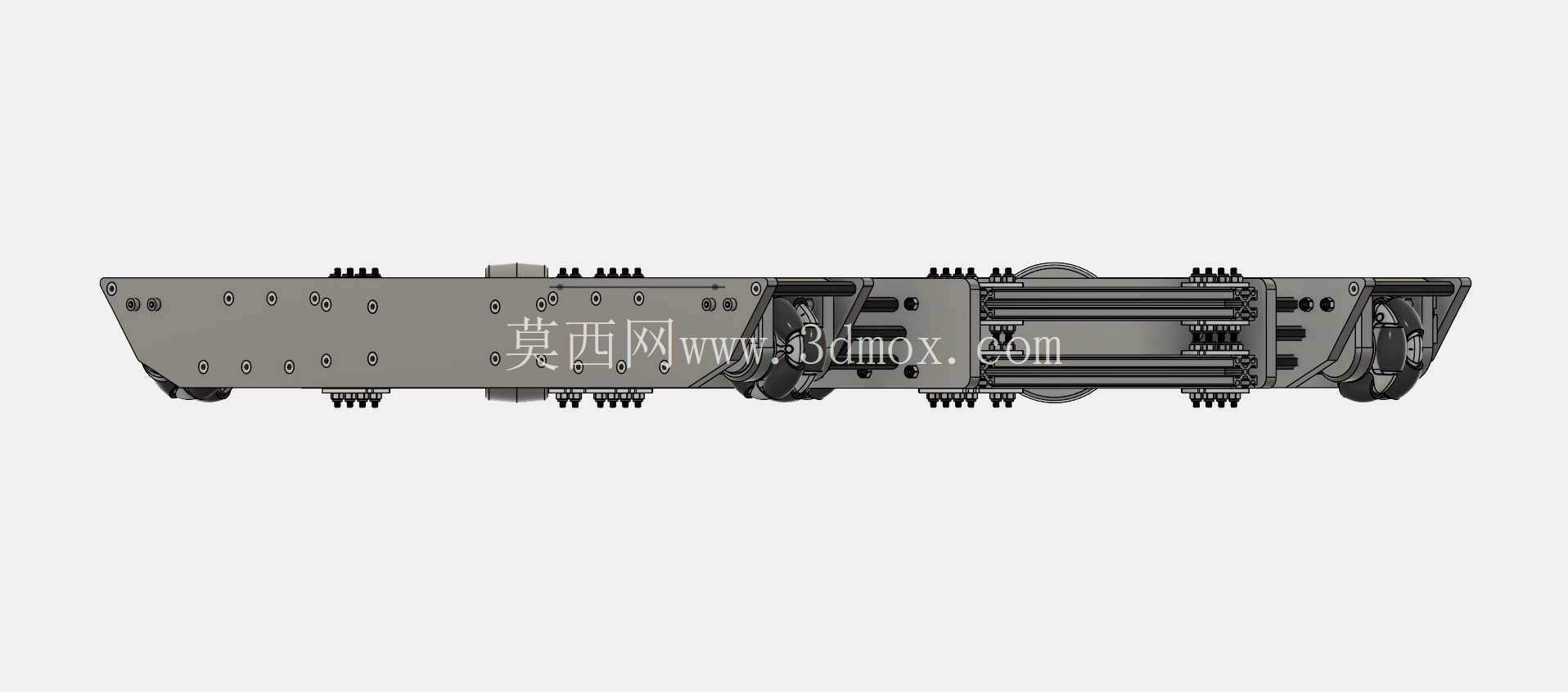

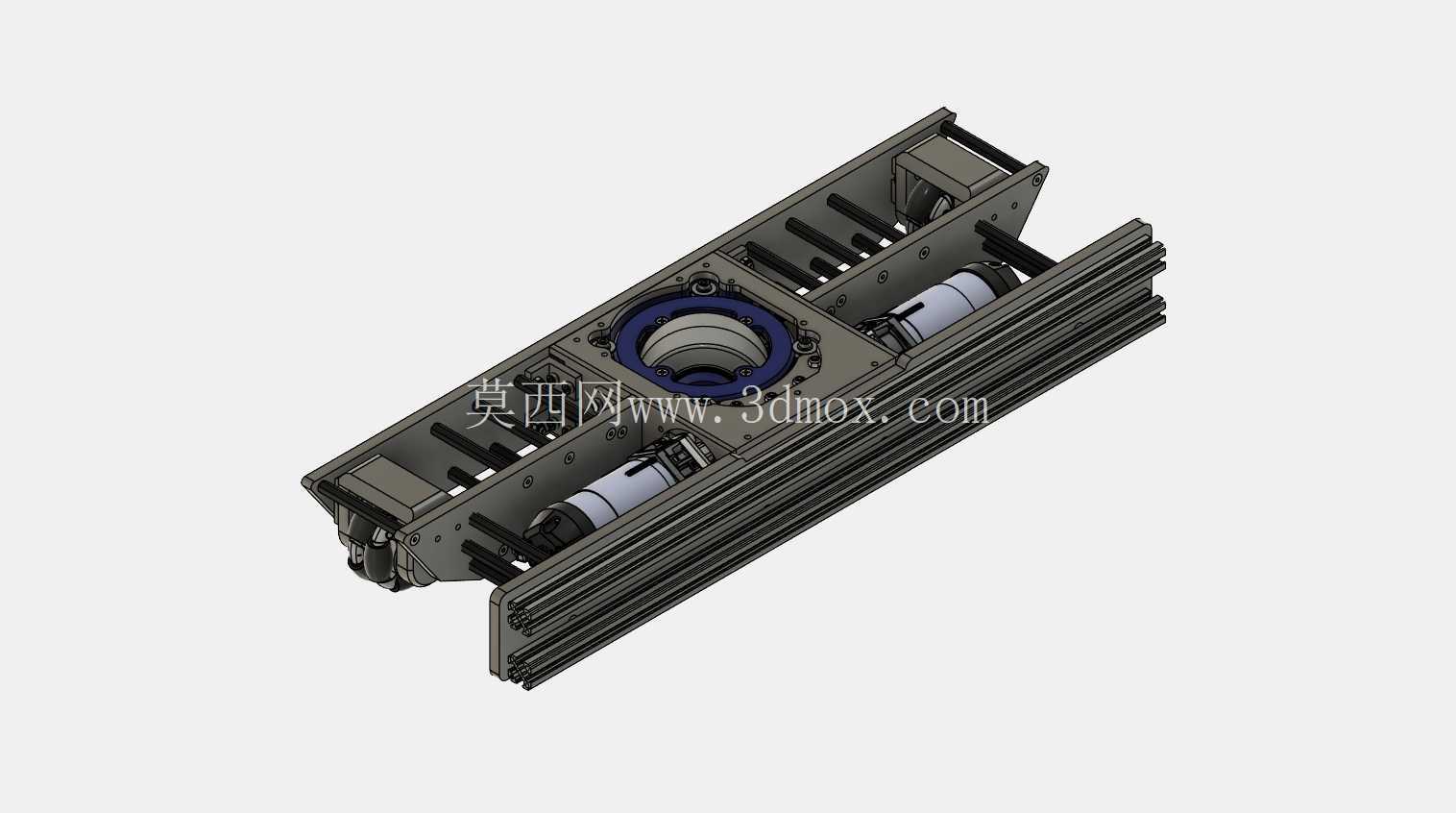

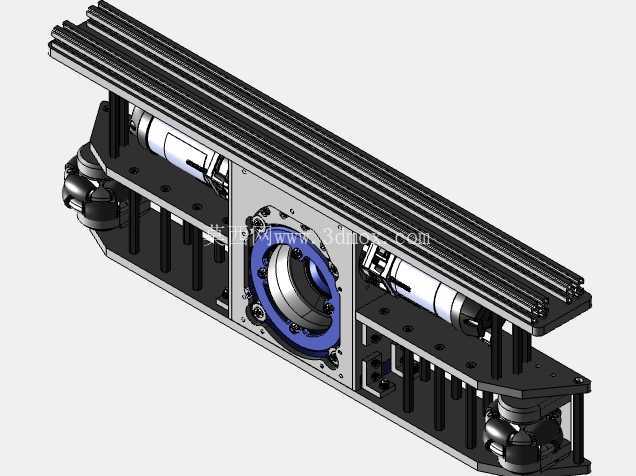

结构布局上，底盘采用对称式双段框架设计，两端预留的轴承安装位直接集成转向驱动模组的安装基准，轴承座与型材框架的连接面通过平行板材做刚性补强，避免转向动作产生的径向载荷长期作用导致型材槽口变形，影响转向精度。框架中间的镂空区域一方面是为了降低整体自重，减少行走过程中的无效负载，另一方面也预留了走线、电池放置、控制模块安装的空间，不需要额外在框架外侧加装走线槽或者安装支架，能进一步压缩整机的横向占用尺寸。轮组安装位的设计做了通用化处理，既可以适配常规的橡胶驱动轮，也可以根据使用场景更换麦克纳姆轮、全向轮或者防滑履带模组，不需要改动主体框架的安装孔位。

安装边界层面，这款底盘的型材选型兼顾了刚性与重量控制，主体框架采用标准工业铝型材拼接，所有连接节点都采用内角件搭配沉头螺栓固定，框架外轮廓没有突出的安装结构，不会在移动过程中剐蹭周边障碍物，上层安装面的平面度可以通过型材拼接时的预装调整控制在合理范围内，能够直接承载重量不超过设计阈值的上层功能模块，不管是搭载机械爪作业单元、检测传感模组，还是载物料框，都不需要额外做找平处理。转向模组的安装位做了同轴度基准设计，两端的轴承安装孔在装配时可以通过工装保证同轴度误差控制在机械加工允许的范围内，避免转向过程中出现卡滞、回正偏差的问题。

从实际使用的场景适配性来看，这类简易底盘特别适合非标准化的小型移动设备开发场景，比如教育竞赛类的机器人项目，学生或者开发人员可以根据每次比赛的任务要求，快速调整底盘上的功能模块安装位置，不需要重新设计加工整个机架；在轻型工业巡检场景下，也可以在底盘上加装视觉检测模块、环境传感模块，沿着预设路径完成设备巡检、环境数据采集的工作，挤压型材的抗振性能也能满足车间地面小幅颠簸的使用需求，不会因为长期行走振动导致连接螺栓松动、模块移位。

设计过程中特意规避了复杂的焊接、铸造成型工艺，整个底盘的所有零部件都可以通过常规的型材切割、板材激光下料完成加工，不需要开模或者使用特殊加工设备，小批量制作的成本远低于定制焊接机架，而且后期维护更换配件也非常方便，哪一段型材出现磕碰变形，直接松开螺栓更换对应段的型材即可，不需要整个底盘报废重做。平行板材与型材的连接采用嵌入式螺母固定，连接强度可以满足常规移动场景的载荷要求，即使在急停、转向加速的工况下，也不会出现板材与型材分离的问题。驱动模组的安装位预留了足够的电机散热空间，电机工作时产生的热量可以通过框架的镂空区域快速散出，避免长时间连续工作导致电机过热降效。
