FTC赛事Tubba里程计吊舱结构设计

这套里程计吊舱结构，是面向青少年机器人竞赛场景开发的走行位姿采集配套组件，核心作用是为轮式竞赛机器人提供实时的走行位移、转向角度反馈，替代传统依靠轮组编码器直接采集轮面转速的方案，解决竞赛场地内轮组打滑、地面附着系数波动带来的位姿解算误差问题，让机器人在自动阶段的路径执行精度提升一个量级。

从实际应用场景来看，这类里程计吊舱多用于FRC、FTC这类需要完成自动路径导航的轮式竞赛机器人上，安装位置通常在机器人底盘的底部框架区域，需要保证吊舱底部的测量轮始终以稳定的正压力贴合竞赛场地的发泡地垫表面，既不能因为压力过大导致测量轮转动阻力陡增，出现拖滑丢步的问题，也不能因为压力过小导致机器人加减速、过场地接缝时测量轮跳离地面，出现数据断档。这套结构选用2英寸规格的Dualie Omni全向轮作为测量接触轮，搭配1/2英寸六角轴作为轮组的转动支撑轴，核心考量就是全向轮可以在机器人横向平移、原地转向时不会产生额外的横向摩擦阻力，不会干扰机器人的正常走行动作，同时六角轴的传动接口可以直接和市面上通用的编码器安装座适配，不需要额外加工定制转接轴件，能大幅缩短竞赛备赛阶段的零件加工、装配调试周期。

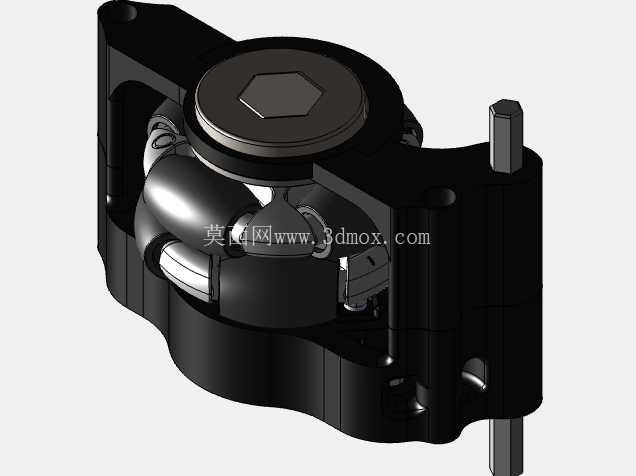

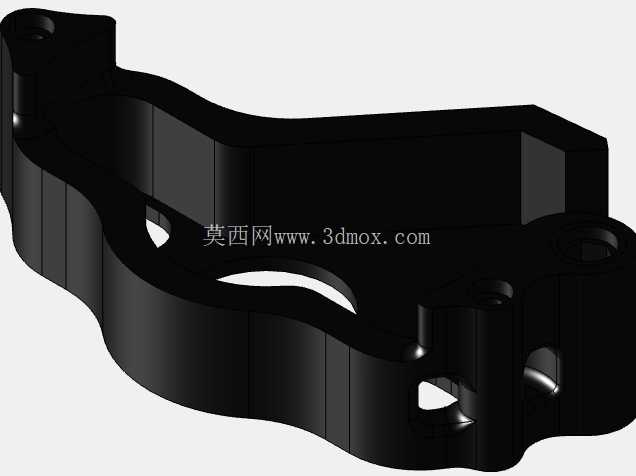

设计思路上，这套吊舱采用了框式浮动安装结构，红色的树脂打印框架作为主体承载结构，框架内部预留了全向轮的安装避让空间，两侧的轴孔直接和六角轴配合，轴端不需要额外加装限位套，依靠框架侧壁的厚度就能实现轴的轴向定位，减少装配时的零件数量。框架的上部预留了和机器人底盘连接的安装孔位，可以搭配拉簧或者弹性压片实现吊舱的上下浮动，保证测量轮始终贴合地面。框架内部的空间除了容纳全向轮之外，还预留了编码器的安装位，编码器直接和六角轴的轴端连接，采集轮组的转动圈数，不需要额外设计传动齿轮组，避免传动间隙带来的测量误差。整个吊舱的外形尺寸控制得非常紧凑，横向宽度刚好覆盖两个全向轮的安装跨度，纵向长度不会超出底盘框架的边界，安装时不会和底盘上的其他结构件、走行轮组、执行机构产生运动干涉，对于底盘内部空间紧张的竞赛机器人来说，这种紧凑化的设计能大幅降低底盘布局的难度。

从安装边界来看，这套吊舱的安装孔位采用了通用的孔距规格，可以直接适配市面上大多数FTC竞赛机器人的铝型材底盘框架，不需要对底盘进行额外的打孔加工。吊舱的浮动行程预留了足够的余量，即使场地地垫存在拼接高度差、或者机器人底盘在走行过程中出现小幅的振动弹跳，测量轮也能始终保持和地面的接触。轮组的配置采用了双轮布局，两个全向轮分别对应前后两个测量点，可以同时采集纵向和横向的位移数据，配合机器人主控的解算算法，就能得到机器人在场地内的实时X/Y坐标和航向角度，比单轮里程计的采集精度更高，也不会因为单个轮子卡滞就导致整个位姿系统失效。

结构细节上，框架的边角都做了圆角过渡处理，避免装配调试时尖锐的边角划伤操作人员，同时也能减少机器人在对抗过程中结构边角剐蹭场地元素、其他机器人带来的结构损坏。轮组和框架之间预留了足够的间隙，即使场地地垫上的细小碎屑、发泡颗粒卷入轮组和框架的缝隙，也不会导致轮组卡滞，日常维护时只需要用压缩空气吹掉缝隙里的杂物就能正常使用，不需要频繁拆解清理。整套结构的零件数量非常少，除了两个全向轮、一根六角轴、两个编码器、固定用的螺丝和弹性压件之外，主体框架只需要一个打印件就能完成装配，备赛阶段如果出现结构损坏，只需要重新打印主体框架就能快速替换，不需要准备复杂的备件库存。

实际调试过程中，这套吊舱的安装高度可以通过安装孔位的上下调节来适配不同直径的走行轮组，不管是采用小直径轮组的低底盘机器人，还是采用大直径轮组的高底盘机器人，都能通过调整安装位置找到合适的压合力度，保证测量轮的接触压力处于合理区间。轮组的转动阻尼经过设计优化，在没有额外负载的情况下，轻轻拨动轮组就能自由转动数圈，不会因为阻尼过大导致测量轮在地面上拖滑，也不会因为阻尼过小导致轮组在机器人急停时出现过转，影响测量数据的准确性。
