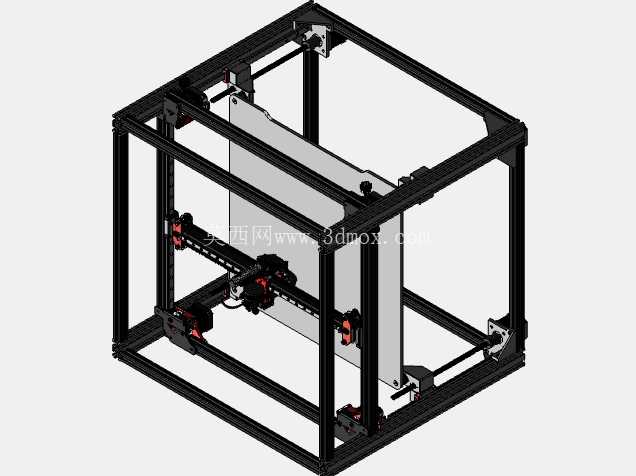

改装款四轴调平VZbot框架结构

　　从框架选型来看，整套设备的主体支撑采用标准工业铝型材搭建，型材槽口统一选用通用20系列规格，所有连接点位都兼容市面常规的T型螺母、角码连接件，不需要单独定制非标连接配件，后期维护更换框架部件时不需要重新开模加工，大幅降低了改装与迭代的物料成本。框架的整体安装边界控制在桌面设备的常规尺寸范围内，横向与纵向的型材拼接处都做了隐藏式走线设计，驱动电机的线缆、限位开关的信号线都可以沿着型材槽口内置排布，不会出现线缆外露干涉运动轴行程的问题，也能避免长期运行过程中线缆被运动部件剐蹭磨损的隐患。这套改装结构针对桌面级FDM成型设备的成型精度痛点做了定向优化，核心改动集中在龙门驱动端的调平逻辑上，区别于常规三点调平、单点自动调平的桌面机方案，这套结构采用四轴独立龙门调平的设计思路，四个Z轴传动点分别对应龙门框架的四个角位，每个点位都预留了独立的调节余量与驱动安装位，能够在装配阶段就将龙门的平面度误差控制在极小范围内，避免长期运行后因单侧受力不均出现的龙门倾斜、层纹错位、成型件边角翘曲等常见问题。

　　运动传动部分，X轴与Y轴的传动模组都采用了轻量化的安装设计，滑块与导轨的配合面预留了预紧调节的间隙，装配时可以根据实际运行的顺滑度调整预紧力，既不会因为预紧力过大导致运动阻力增加、电机丢步，也不会因为间隙过大出现传动反向间隙，影响成型件的尺寸精度。Z轴的四个传动点位采用同步轴联动的基础结构，同时每个点位都设置了独立的微调结构，在设备初次装配或者长期使用出现精度漂移时，可以单独调整单个角位的高度，快速完成龙门水平度校准，不需要像常规双Z轴设备那样反复调整同步带张力或者联轴器位置，校准效率提升明显。打印平台的安装位预留了通用的平台固定孔位，兼容玻璃平台、磁吸弹簧钢平台等多种市面常见的打印平台配件，平台下方的加热模块安装空间也做了冗余设计，可以根据实际使用需求更换不同功率的加热组件，适配不同耗材的打印温度要求。挤出机构的安装位采用快装式设计，既可以适配近端挤出的轻量化挤出头，也可以预留出远端送料的管路安装空间，用户可以根据自己常用的耗材类型灵活选择挤出方案，不需要重新设计X轴滑车的安装结构。

　　从实际应用场景来看，这套结构既适合个人玩家做桌面级高精度零件打印，也适合小型工作室用来打样小批量的结构验证件，四轴调平的结构能够大幅减少打印前的调平准备时间，尤其是在频繁更换打印平台或者不同厚度耗材的场景下，不需要反复做整张床的网格校准，就能保证首层打印的附着力均匀，减少首层打印失败的概率。框架的整体刚性经过针对性加强，铝型材的拼接处都增加了角码加固，高速打印时的框架共振幅度比常规同尺寸桌面机更小，能够支持更高的打印速度，不会因为高速运动的惯性导致框架晃动，影响成型件的表面质量。所有运动轴的限位开关安装位都做了可调式设计，可以根据实际的打印行程需求调整限位触发位置，灵活调整最大打印尺寸，不需要重新加工安装支架。

　　走线部分采用拖链内置的方案，X轴与Y轴的运动线缆都收纳在静音拖链内，运行时不会出现线缆拖拽的异响，也能延长线缆的使用寿命。整个结构的设计没有采用特殊的非标定制零件，所有紧固件、传动配件、型材都是市面可以直接采购的标准件，装配过程不需要特殊的定制工装，只需要常规的内六角扳手、卡尺等常用工具就能完成整机组装，对于有一定动手能力的结构爱好者来说，装配门槛较低。在安装边界上，整套设备的底部预留了电控箱的安装空间，可以将主控板、电源、驱动模块都内置在框架底部的空腔内，不需要额外外置电控盒，进一步缩小了设备的整体占地面积，放置在常规桌面使用时不会占用过多的工作台空间。框架顶部预留了耗材架的安装孔位，可以直接安装顶部悬挂式的耗材架，减少送料路径的阻力，尤其是对于柔性耗材来说，更短的送料路径能够减少送料打滑的概率，提升送料精度。
