双出轴微型直流减速电机结构设计

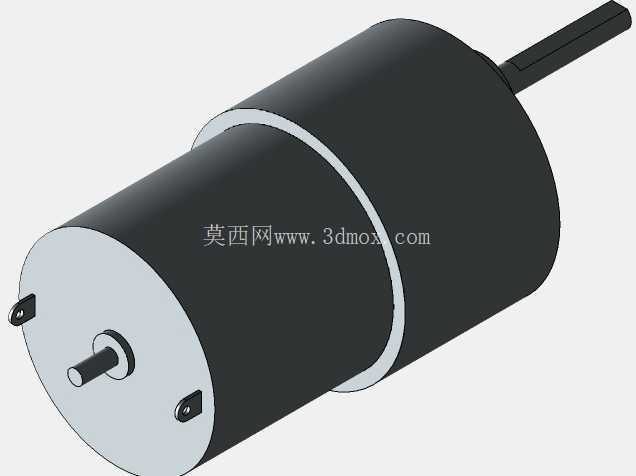

　　这款微型直流减速电机的结构设计，核心围绕小空间内的动力输出与安装适配展开，在小型自动化执行机构、桌面级创客设备、小型传动模组里有着非常广泛的适配场景。从结构布局来看，主体采用圆柱式壳体设计，外壳做了等径分段处理，中间的环形凸台是减速级与电机本体的装配定位止口，既保证了内部齿轮组与电机转子的同轴度，也能在装配时快速完成壳体对接，减少装配过程中的同轴度调校工作量。前端盖采用平面式安装结构，端面上预留了两个对称的安装固定孔位，孔位做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出端盖平面，保证安装面与设备安装板完全贴合，避免出现安装倾斜导致的输出轴不同心问题。输出端采用双出轴设计，前端的短输出轴适配常规的直连负载场景，比如直接连接小直径同步轮、微型联轴器带动小负载做旋转动作，后端伸出的长轴则可以拓展安装编码器、刹车模块或者额外的负载输出端，满足需要双端动力输出或者转速反馈的使用场景，不用额外定制轴体结构，提升了部件的通用适配性。从设计思路上，这款电机优先考虑了小尺寸设备的安装边界，整体壳体直径控制在常规微型减速电机的通用尺寸区间内，壳体长度覆盖电机定子与减速齿轮组的安装空间，没有多余的突出结构，所有棱角都做了小圆弧过渡，既避免了安装时的锐边划伤，也能在紧凑安装空间内减少与周边结构件的干涉。

　　内部结构上，电机本体与减速箱集成在同一壳体内，减速级采用直齿行星传动结构，能在有限的径向空间内实现较大的减速比，输出扭矩可以满足小型负载的驱动需求，同时传动噪音控制在小型设备可接受的范围内，不会因为传动噪音影响设备整体使用体验。在实际选型适配时，需要重点关注几个安装边界参数：首先是输出轴的轴径与轴长，前端轴的直径适配常规微型联轴器的夹紧范围，轴上预留的平面位可以配合紧定螺丝实现无间隙传动，避免负载转动时出现轴与联轴器的打滑问题；其次是前端安装孔的孔距，两个固定孔的中心距与市面上同规格微型减速电机的安装孔距保持通用互换性，设备迭代时可以直接替换同尺寸产品，不用重新修改安装板的孔位设计；另外壳体的外径尺寸决定了安装时的径向预留空间，设计安装位时需要在壳体周边预留至少1mm的装配间隙，方便安装时的对位调整，也避免设备运行时的振动导致壳体与周边结构产生摩擦。

　　在实际应用场景中，这类电机常被用在小型电动滑台的驱动端、桌面级3D打印机的送料机构、小型智能小车的驱动轮、自动门锁的执行机构、小型阀门的驱动端，这些场景都对电机的安装尺寸有严格限制，同时需要稳定的低转速大扭矩输出，这款集成式减速电机不需要额外搭配减速箱，直接供电就能输出适配的转速与扭矩，减少了整体传动链路的零件数量，提升了设备整体的装配效率与运行可靠性。设计这款三维模型时，所有配合面都按照常规机械加工的公差要求做了预留，壳体与端盖的配合采用小间隙配合，装配时可以直接压合或者涂胶固定，输出轴与端盖内的轴承位配合采用基孔制过渡配合，保证轴转动时不会出现窜动，同时转动阻力控制在合理范围内，不会因为配合过紧导致空载电流过大。

　　另外壳体表面没有多余的散热筋结构，因为这类小功率电机工作时的发热量不大，依靠金属壳体的自然散热就能满足长时间运行的温升要求，光滑的圆柱外表面也方便做安装抱紧结构，比如用环形抱箍直接固定电机壳体，不需要依赖前端盖的安装孔，拓展了安装方式的选择空间。在做设备结构设计时，如果选用这款电机，还需要注意出线端的位置预留，电机的供电引线从壳体侧面引出，设计走线槽时需要在引线对应的位置预留足够的弯曲半径，避免引线被壳体或者安装板挤压破损，同时引线的长度可以根据实际设备内部的走线需求调整，模型里预留了引线的出口位置，方便后续做线束布局的干涉检查。整体来看，这款电机的结构设计完全围绕小型化、通用化、易装配的核心需求展开，没有冗余的结构设计，所有尺寸都兼顾了行业内同类型产品的通用互换标准，既可以直接用于现有设备的替换选型参考，也可以作为小型传动设备动力端的设计参考，在三维建模过程中，所有特征都按照实际加工工艺做了还原，没有出现无法加工的异形结构，保证模型导入工程软件后可以直接用于安装干涉检查、装配模拟以及后续的工程图输出。
