精密行星减速马达L56.2结构设计

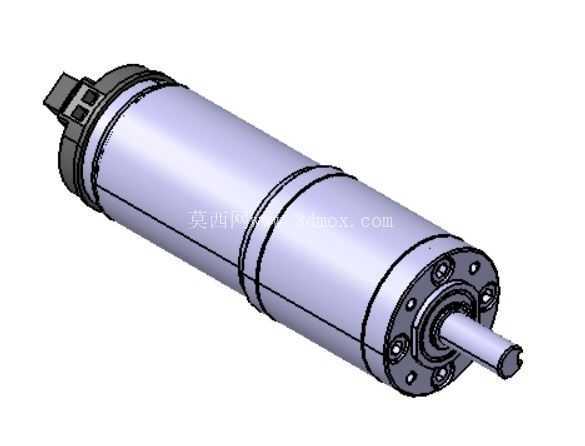

　　输出端采用法兰式安装接口，安装孔沿圆周均布，适配市面多数小型设备的安装孔位标准，不需要额外做转接板设计，能直接嵌入设备的安装腔体内；输出轴采用标准圆柱轴伸，带平键定位槽，和负载端连接时不会出现相对打滑，扭矩传递效率更稳定。内部减速级采用行星齿轮排布结构，太阳轮直接和电机转子轴联动，三个行星轮沿内齿圈圆周均布，通过行星架将减速后的扭矩传递到输出轴，这种结构相比平行轴减速结构，能在相同减速比下做到更小的外径尺寸，同时多齿轮啮合的方式能分散单齿承受的载荷，齿轮磨损更均匀，整机运行噪音更低，适合对运行静谧性有要求的室内设备场景。这款行星减速驱动单元，核心适配对输出扭矩、安装空间有双重约束的小型传动场景，在便携通讯设备调焦机构、小型医疗检测设备进给单元、桌面级自动化执行端这类安装空间局促、负载扭矩需求高于常规直流行星马达的工况中，能直接替代多级直齿轮减速结构，大幅压缩传动链路的轴向占用尺寸。从结构设计逻辑来看，整机采用同轴布局思路，动力输入段与减速输出段保持同一轴心，从根源上抵消齿轮啮合产生的径向偏载，避免长期运行后输出轴出现偏磨、窜动的问题。

　　整机外壳采用分段式圆柱结构，前后端盖通过圆周均布的紧固螺钉和外壳主体连接，端盖和外壳的配合面做了止口定位，装配时能保证前后轴承的同轴度，避免轴承偏载导致的发热、寿命缩短问题；外壳表面做了光滑圆柱面设计，既可以通过法兰端面固定，也可以采用抱紧式安装方式固定，适配不同设备的安装固定需求。从安装边界来看，整机轴向总长度控制在紧凑范围内，最大外径为56.2mm，输出轴伸长度、轴径都匹配小型负载的连接尺寸，安装时不需要额外预留过大的周边避让空间，设备内部的结构排布可以更紧凑。

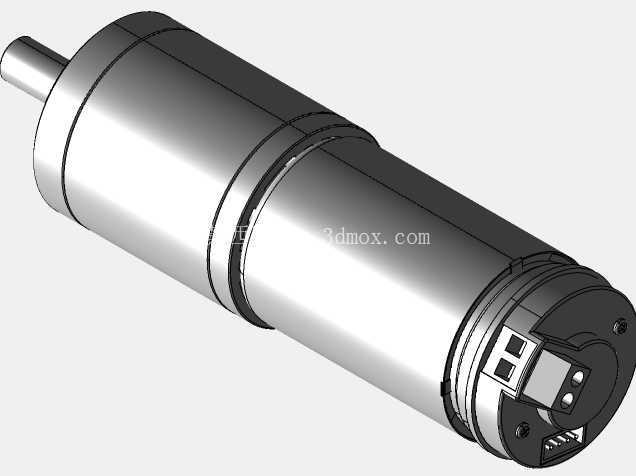

　　输入端的接线接口设置在尾端侧面，接线方向和轴伸方向垂直，布线时不会和周边结构产生干涉，尾端的接线座做了定位凸台，和设备内部的走线槽配合时能直接固定走线方向，避免线缆晃动导致的接线松脱。在实际选型适配时，这款驱动单元可以直接匹配低压直流供电场景，不需要额外加装减速箱组件，集成度更高，相比单独采购电机和减速箱自行组装的方案，能省去齿轮啮合间隙调整、同轴度校准的装配工序，降低装配环节的人工成本，同时集成式结构的传动效率更高，长期运行的功耗更低。

　　齿轮部分的设计采用了等模数等齿宽的参数匹配，内齿圈和外壳集成在一起，既减少了单独加工内齿圈的零件数量，也能保证内齿圈的刚性，承受冲击负载时不会出现齿圈变形的问题；行星轮采用滚针轴承支撑在行星架的销轴上，转动时的摩擦阻力更小，传动效率更高，空载启动电压更低，在电池供电的便携设备中能有效延长续航时间。前后支撑轴承采用深沟球轴承，能同时承受径向载荷和少量轴向载荷，当输出端承受少量轴向力时不需要额外加装推力轴承，简化了负载端的结构设计。整机的密封设计采用简单的间隙密封结构，适配干燥无尘的室内工作场景，如果需要在多尘、潮湿的场景使用，只需要在端盖配合面增加密封胶圈、输出轴位置增加骨架油封即可完成防护升级，不需要改动主体结构，拓展性较强。在三维建模过程中，所有配合面都按照实际加工公差做了间隙预留，齿轮啮合部分保留了合理的侧隙，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小导致运行卡滞、发热；所有紧固螺钉的位置都预留了装配工具的操作空间，装配时不需要特殊工装，用常规内六角扳手即可完成整机装配，后期维护拆解也更方便。
