基于开源方案的小型桌面舵机机械臂结构

　　日常做桌面级小型自动化验证、教学演示场景里，这类小型舵机机械臂的适配性非常强，不管是职业院校的机电一体化实训课，还是创客群体做小型物料分拣、动作逻辑验证，都能找到对应的使用场景，相比工业级六轴机械臂，它的搭建门槛低，调试成本可控，不需要配套大型伺服驱动柜，普通桌面台面就能完成安装部署。从结构设计逻辑来看，这套方案是在成熟开源MeArm的基础上做的适配优化，核心驱动采用SG90舵机，设计阶段特意考虑了舵机的模拟位置反馈改造空间，用户可以根据自己的控制需求，对舵机内部电位器引出线路做调整，实现关节位置的闭环检测，解决普通舵机开环控制下的丢步、位置偏差问题。

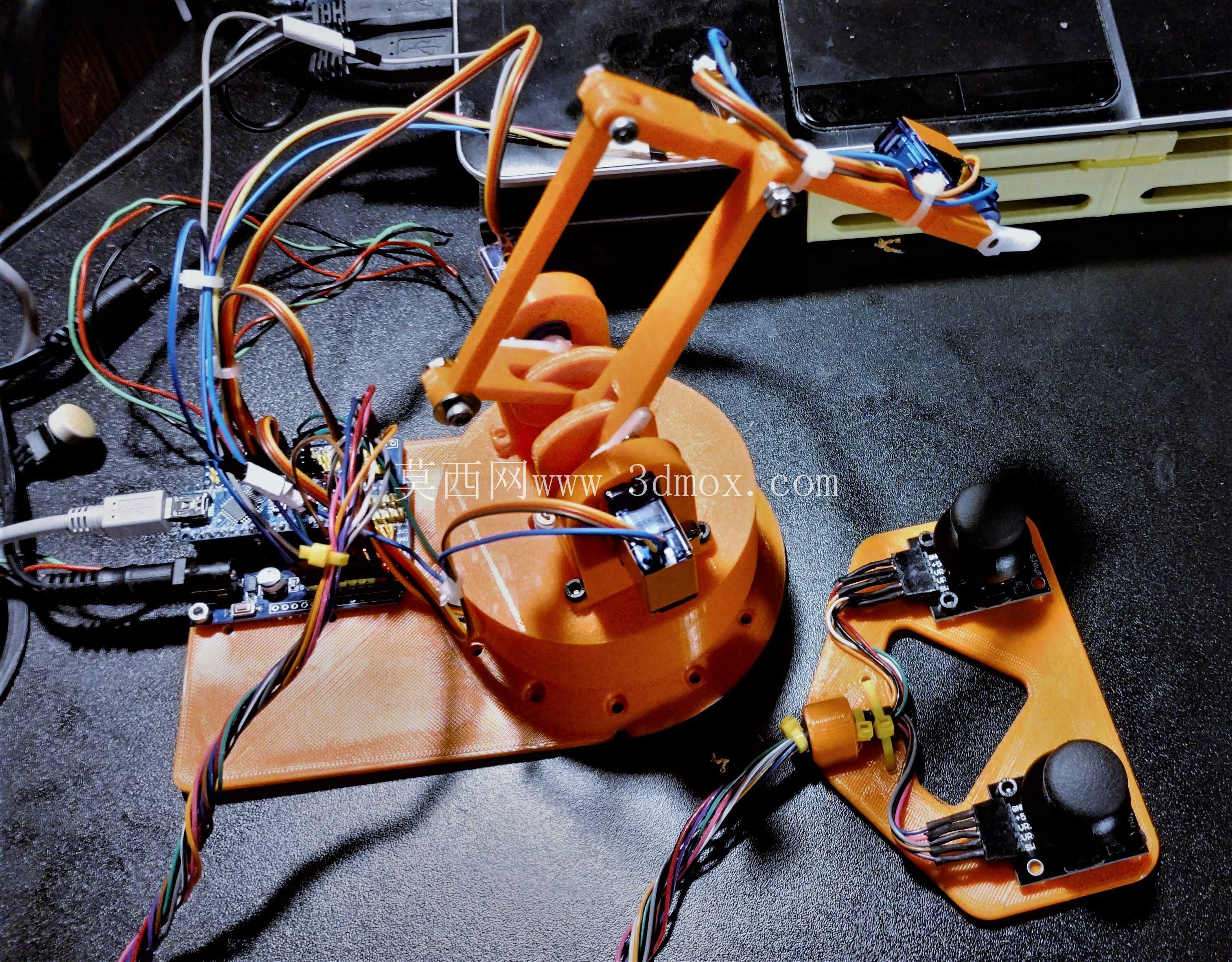

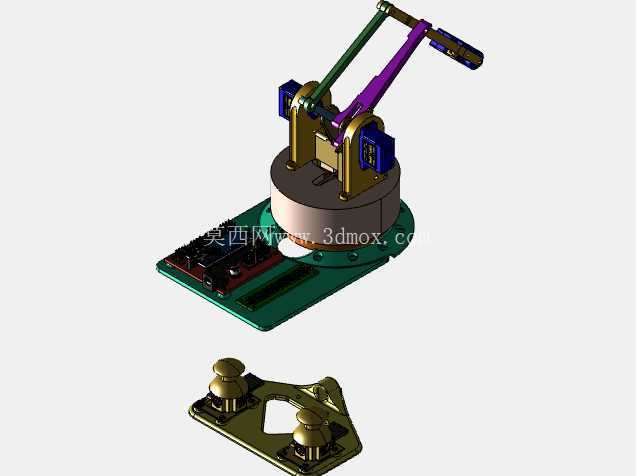

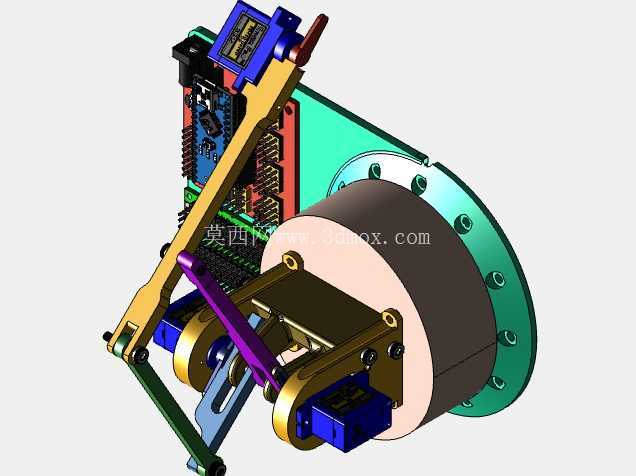

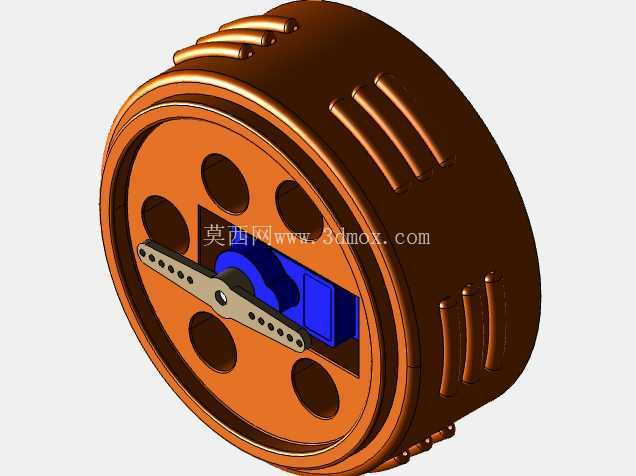

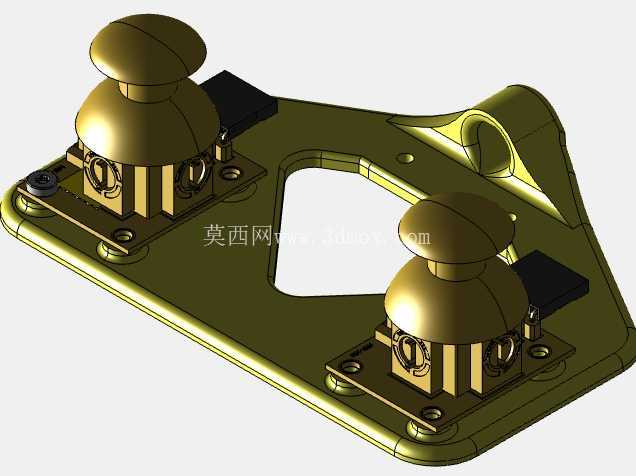

　　结构连接部分的设计没有做通用化的硬适配，而是预留了舵机安装的调整间隙，因为不同批次、不同厂商生产的SG90舵机，安装孔位、输出轴同轴度会存在细微公差，预留间隙可以让装配人员根据手头实际的舵机尺寸做微调，避免硬装配导致的关节卡滞、舵机负载过大烧损问题。安装边界上，这套机械臂的底座采用法兰式安装结构，圆周分布的固定孔可以适配常见的桌面型材固定、亚克力台板固定场景，不需要额外制作复杂的转接件，底座内部预留了控制板的安装空间，可以直接将Arduino Nano控制板嵌入到底座腔体内，减少外部走线的杂乱问题，整体安装后占用的桌面面积不超过A5纸张大小，不会占用过多实训台或者工作台的操作空间。

　　关节运动范围的设计上，大臂、小臂、末端夹爪的转动角度做了机械限位，配合舵机本身的转动角度限制，默认状态下大臂俯仰范围覆盖30度到135度的区间，用户可以根据自己的实际使用需求，调整关节处的限位挡块位置，或者修改控制程序里的角度参数，扩展对应的运动范围，满足不同的作业半径需求。供电部分的设计特意做了提示，因为普通USB接口的5V供电最大电流有限，多舵机同时动作的时候会出现电压跌落，导致舵机力矩不足、动作抖动，所以结构上预留了独立供电接口的走线槽，可以直接从底座引出独立的5V/6V供电线路，给舵机组单独供电，控制板仍然可以通过USB连接电脑做程序烧录和调试，避免供电干扰导致的控制板复位问题。这套结构里还包含了基础的机构运动草图，建模阶段已经把各个关节的运动副做了配合约束，导入三维软件后可以直接做运动仿真，验证不同角度下的机构干涉情况，不需要重新搭建运动约束，对于刚接触机械臂结构设计的从业者来说，可以直接参考这套结构的连杆比例、舵机布置方式，理解小型多关节机械手的力矩传递逻辑，比如大臂关节处的舵机安装位置为什么要靠近底座转轴，就是为了缩短力臂，降低舵机的静态负载，提升带载能力，小臂处的连杆采用镂空设计，在保证结构强度的前提下降低运动部分的重量，减少舵机的动态负载，这些细节都是小型桌面机械臂设计里非常实用的工程经验。

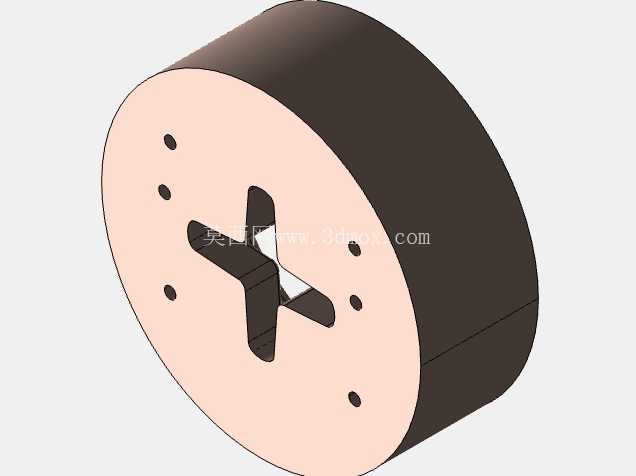

　　末端执行器部分的安装接口采用通用的十字舵盘连接，可以适配常见的小型夹爪、吸盘、画笔夹具等配件，不需要重新设计转接件，用户可以根据自己的作业需求快速更换末端工具，比如更换画笔夹具就可以做桌面绘图演示，更换小型吸盘就可以搬运轻薄的晶圆片、纸片类物料，更换微型夹爪就可以夹持小型电子元器件做分拣演示。装配逻辑上采用从内到外的装配顺序，所有的结构件都可以通过3D打印制作，打印的时候可以根据自己使用的打印机精度，调整配合间隙的补偿值，比如转轴处的孔位，如果打印机精度较高，可以采用更小的间隙配合，如果打印机存在一定的公差，可以适当放大孔位尺寸，配合铜套做转动副，提升关节的转动顺滑度，减少磨损。
