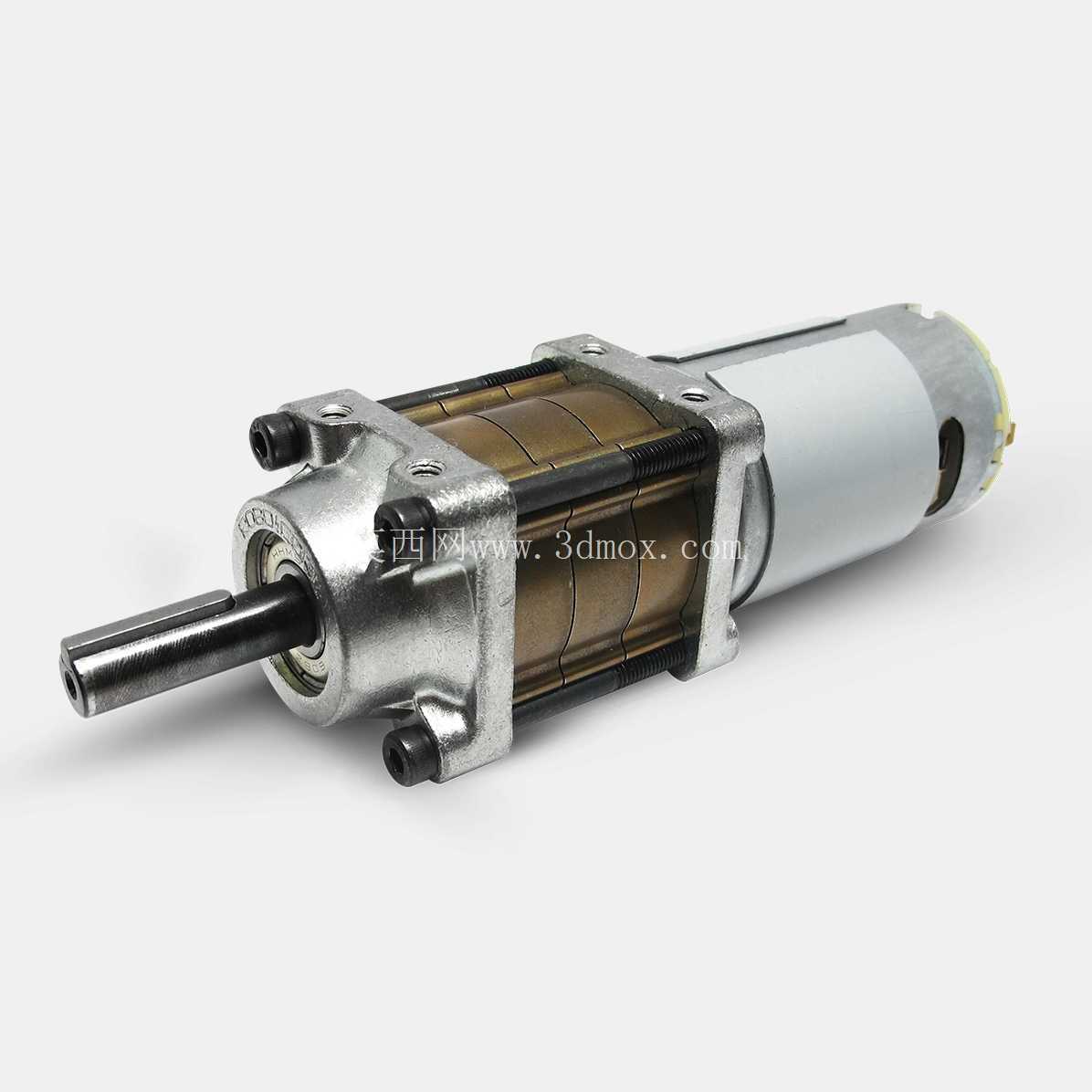

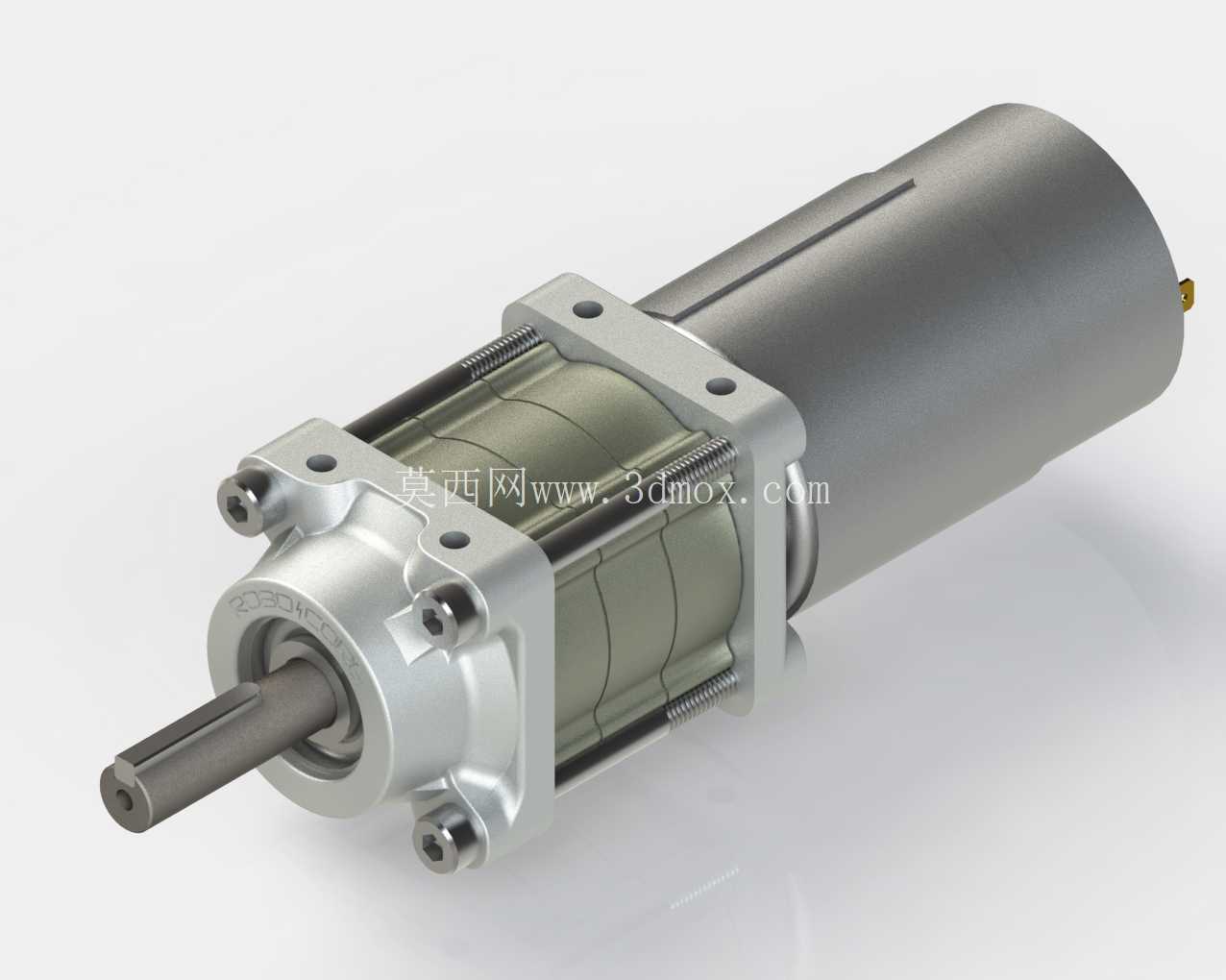

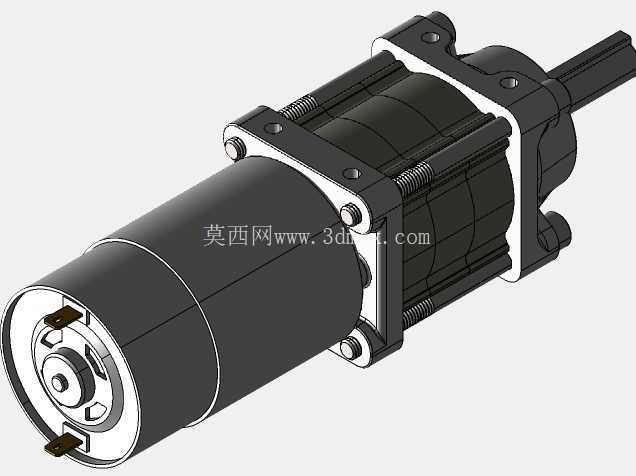

Orbit500V2大速比紧凑型行星齿轮变速结构

在小型移动机器人的动力传动选型场景里，紧凑安装空间与足够输出扭矩的平衡始终是结构工程师需要反复权衡的核心问题，这款64:1速比的行星齿轮变速结构，正是针对这类紧凑原型设备的动力匹配需求完成的设计优化。从实际应用场景来看，该变速结构可直接适配RS555规格的直流驱动电机，输出端的轴伸尺寸、安装法兰孔位均经过标准化适配，能够直接对接曲棍球竞技机器人、相扑对抗机器人、徒步移动机器人、格斗机器人这类小型轮式移动平台的动力输入接口，不需要额外设计转接法兰或者定制输出轴，能够大幅缩短原型机的开发装配周期。

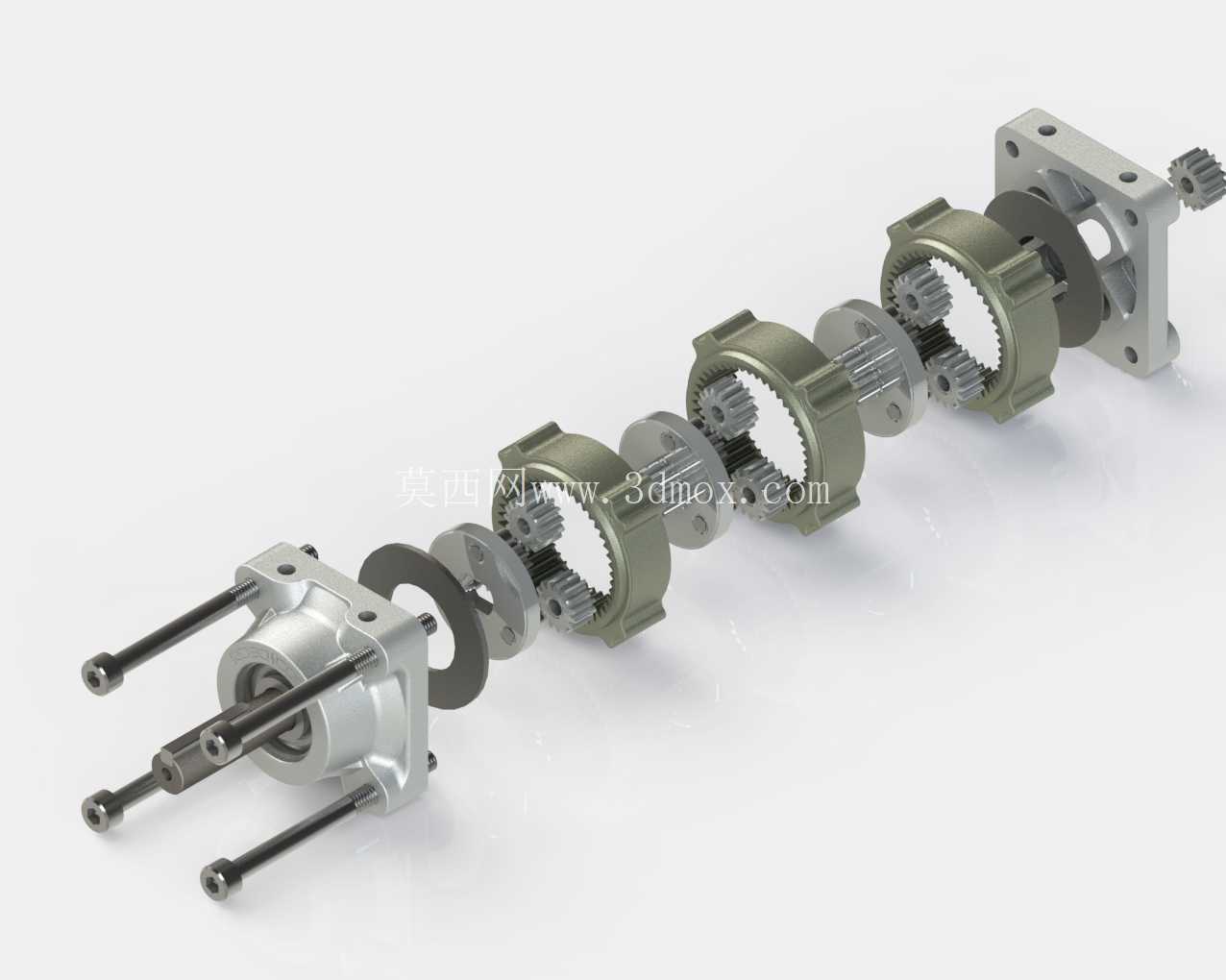

从功能特性层面来看，该结构采用三级行星齿轮传动架构实现64:1的固定减速比，相比同速比的普通直齿减速箱，行星架构的同轴输出特性能够让动力单元的整体径向尺寸大幅压缩，电机与减速箱同轴串联的布局不会额外占用轮组内侧的侧向安装空间，对于轮距紧凑的小型机器人来说，这一特性能够有效释放底盘内部的布线与电池安装空间。齿轮组的支撑结构采用两端轴承定位的设计，输入级直接对接电机输出轴，通过行星架的逐级扭矩传递，能够将RS555电机的高转速低扭矩输出转换为低转速大扭矩的轮端动力，在机器人对抗、越障行进的工况下，能够提供足够的轮端抓地扭矩，避免出现堵转烧蚀电机的问题。

在设计思路的落地层面，该结构对原有同系列产品的薄弱点做了针对性优化：减速箱外壳的安装法兰采用一体化金属切削结构，四个安装沉孔的位置度公差控制在0.02mm以内，能够保证与电机端盖、轮组安装座的同轴度匹配，避免装配后出现齿轮偏载、运转卡滞的问题。内齿圈采用嵌装式固定结构，不需要额外的螺丝锁附即可实现周向与轴向定位，减少了装配零件数量的同时，也降低了螺丝松动导致的传动失效风险。输出轴采用贯穿式支撑设计，轴伸端的轴承直接布置在法兰端盖内部，能够承受径向的冲击载荷，在机器人发生碰撞、轮组受到侧向冲击力的时候，不会出现输出轴变形、齿轮错位的问题。

从安装边界与尺寸适配的角度来看，该变速结构与电机组合后的整体轴向长度控制在小型机器人轮组的常规安装阈值内，输出轴的直径、键槽尺寸匹配常规的3mm-6mm孔径机器人轮毂，不需要额外加工轴套或者转接件。减速箱的外壳预留了透视观察窗结构，在调试阶段可以直接观察内部齿轮的啮合状态，不需要拆解箱体即可判断润滑脂的填充状态与齿轮磨损情况，对于原型开发阶段的调试工作十分友好。接线端的电机轴伸位置做了绝缘避让设计，避免电机引线与金属外壳接触发生短路，适配各类常规的直流电机驱动板接线需求。

在实际工况的适配性上，该结构的齿轮组采用金属与工程塑料复合的搭配方案，高速级齿轮采用自润滑工程塑料材质降低运转噪音与转动惯量，低速级大扭矩输出齿轮采用金属材质提升承载能力，兼顾了轻量化与扭矩承载需求，在连续运转的工况下不会出现过早的齿轮磨损，能够满足竞技类机器人短时间大扭矩输出、日常原型测试长时间连续运转的双重需求。箱体的密封结构采用简单的端面贴合设计，既能够防止内部润滑脂溢出污染轮组与底盘结构，也不会因为密封结构过紧增加额外的转动阻力，保证传动效率维持在较高水平。
