英特尔实感深度感知摄像头结构设计

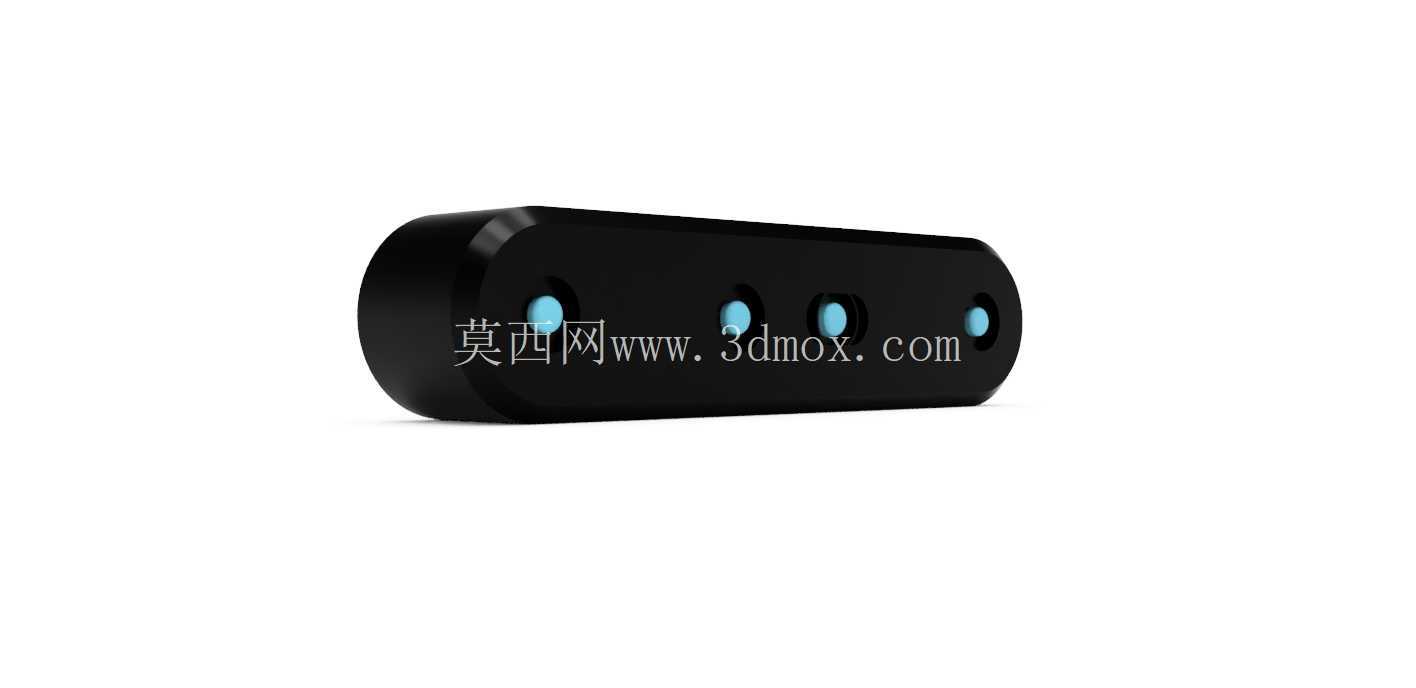

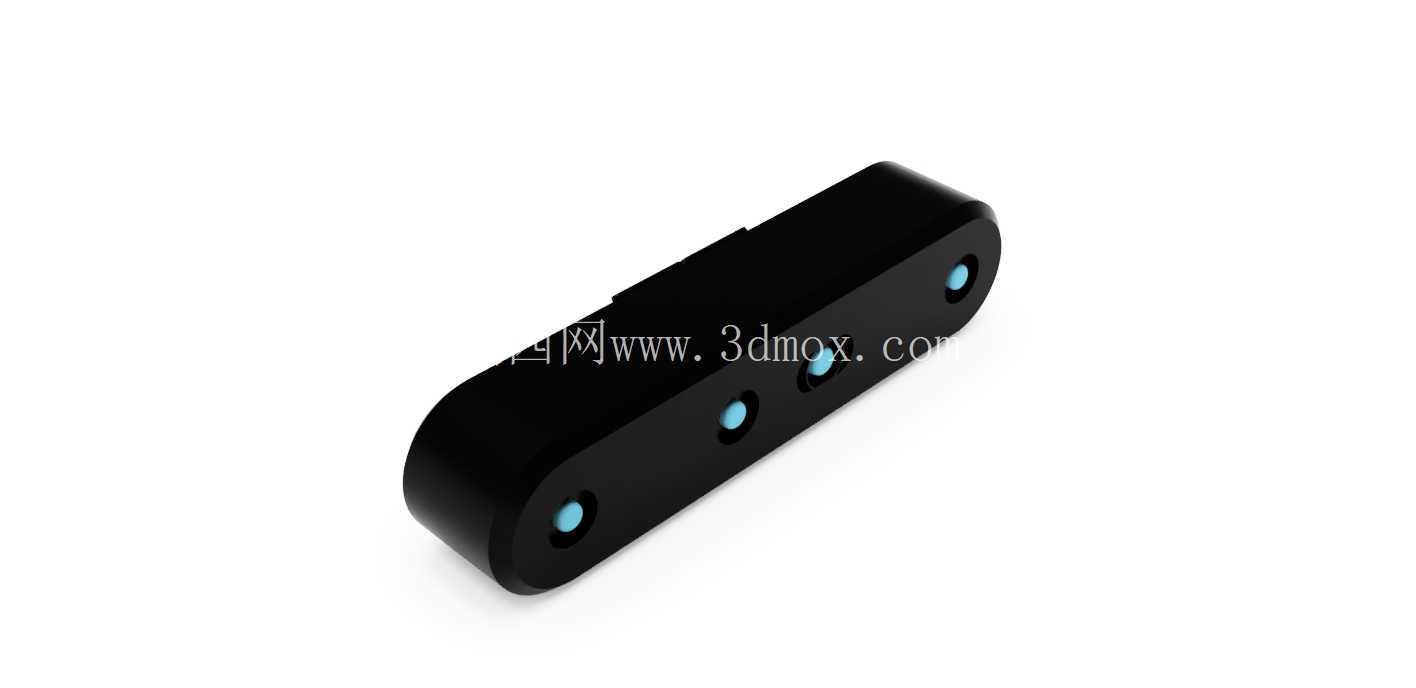

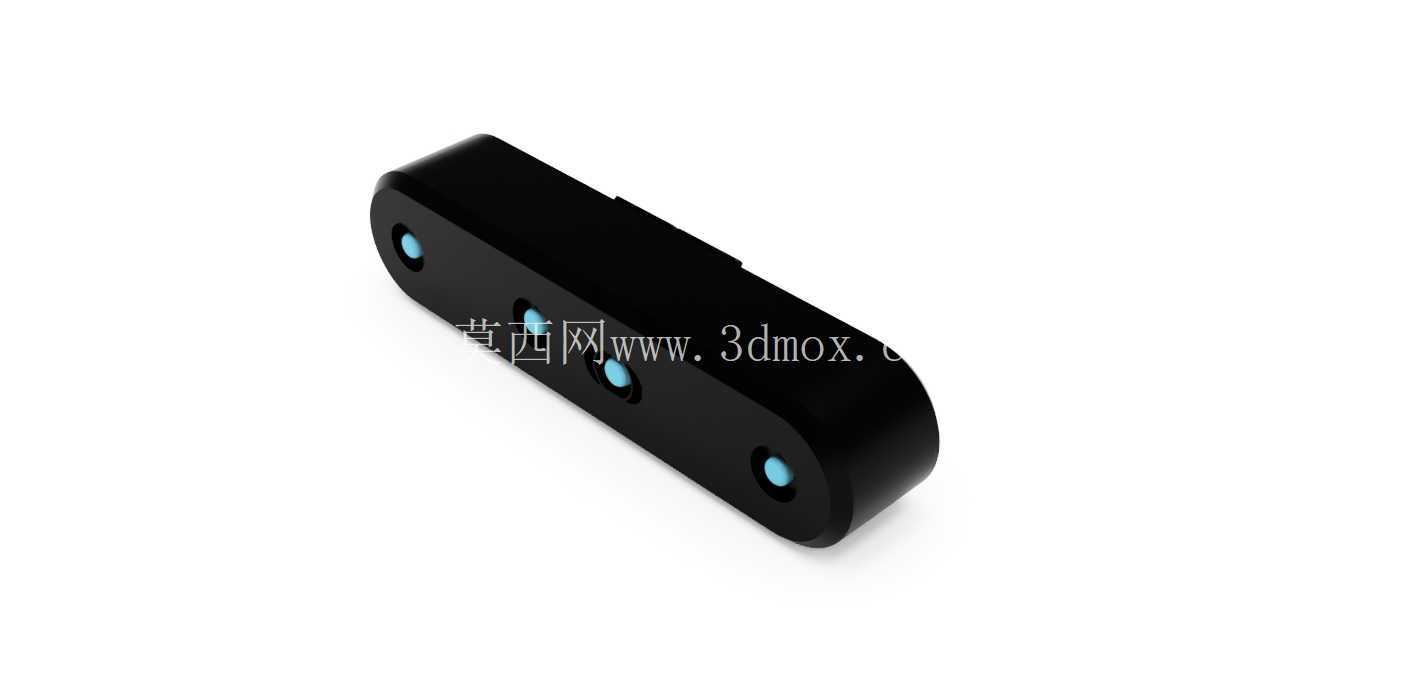

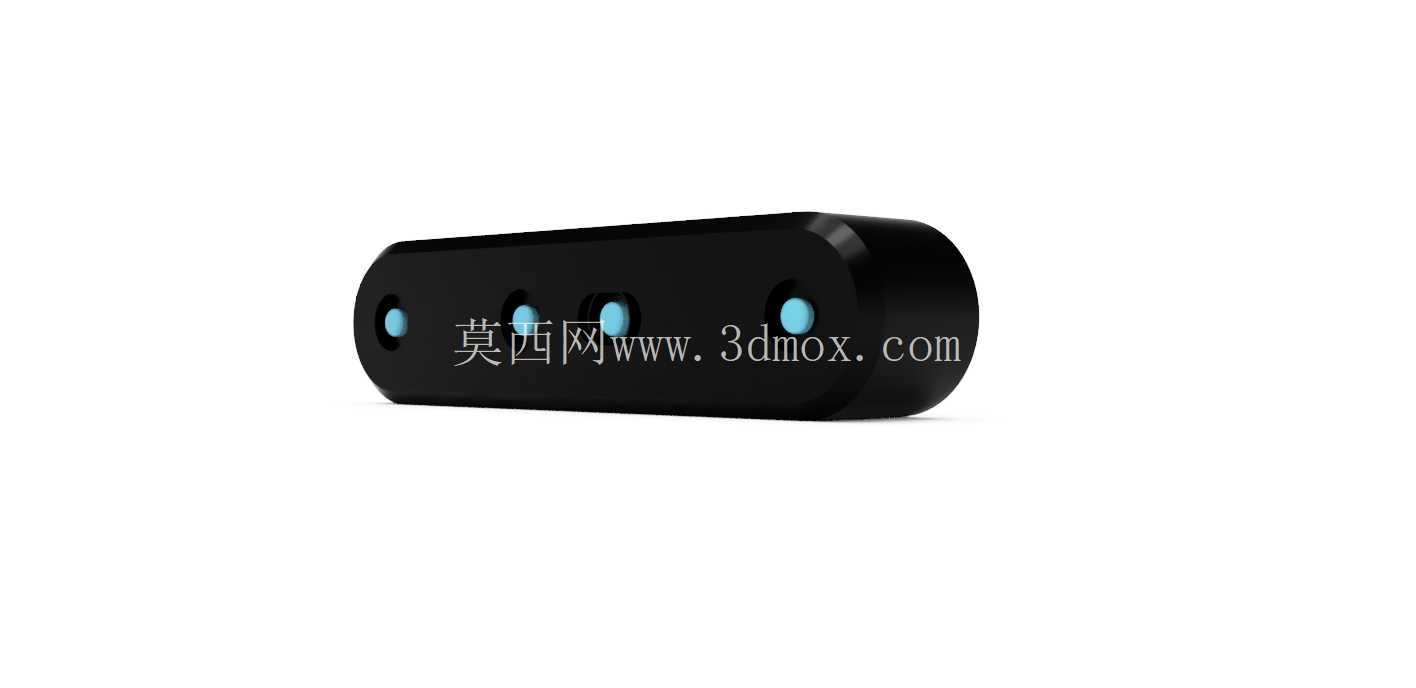

　　在做AGV小车避障模块选型、工业机器人视觉定位方案搭建的时候，很多结构工程师都会优先考虑双目结构光类的深度感知器件，这类器件不需要额外补光就能输出带深度信息的点云数据，相比单目视觉加算法的方案，在近距离场景下的测距稳定性要高很多，也不会因为环境纹理缺失出现匹配失效的问题。这款深度感知摄像头的结构设计，完全围绕实际安装场景的边界约束展开，整体采用长条形一体化壳体，三个光学窗口沿长度方向等距排布，两端的窗口对应红外发射与接收模组，中间窗口负责RGB图像采集，这种排布方式能在保证基线长度满足测距精度要求的前提下，尽可能压缩壳体的宽度与厚度尺寸，避免在设备安装时占用过多的横向空间。

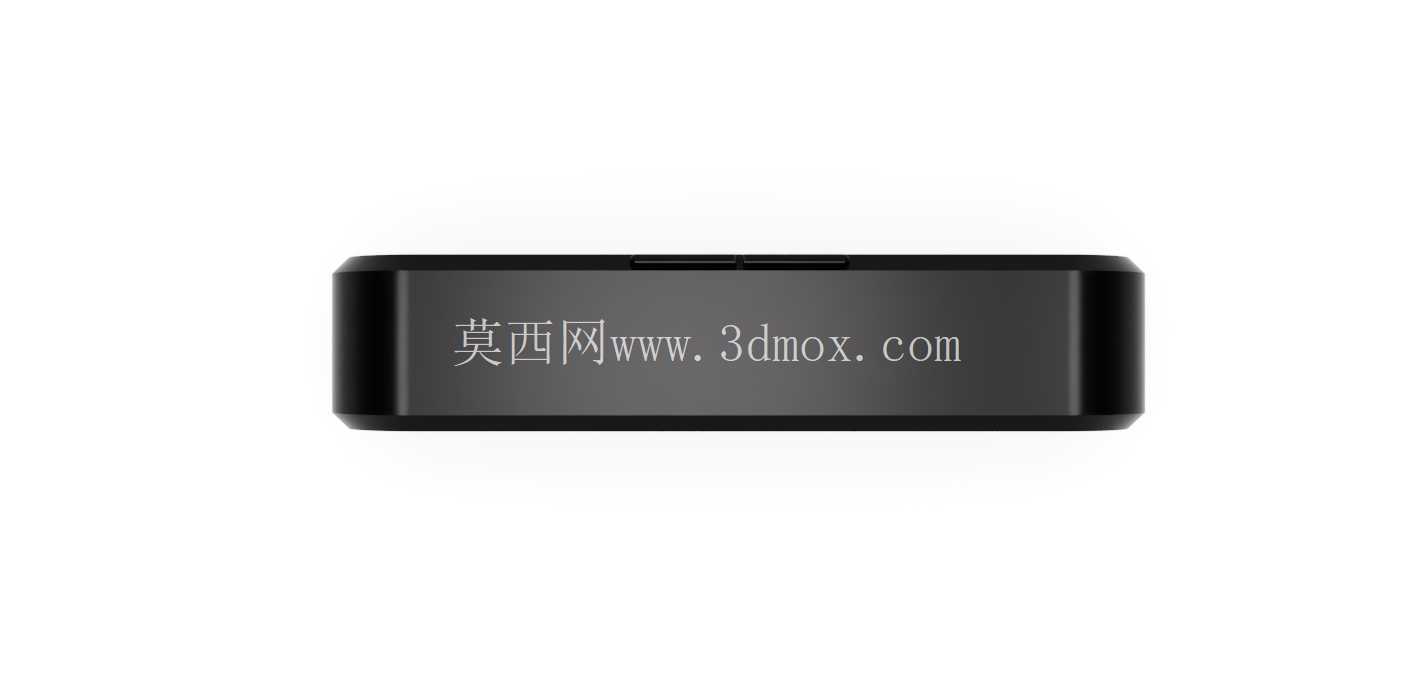

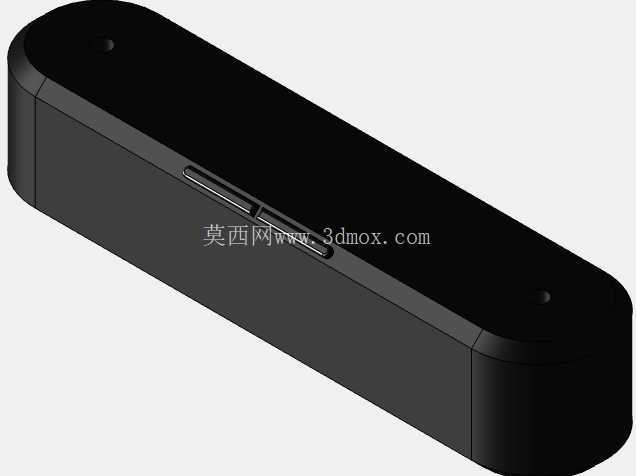

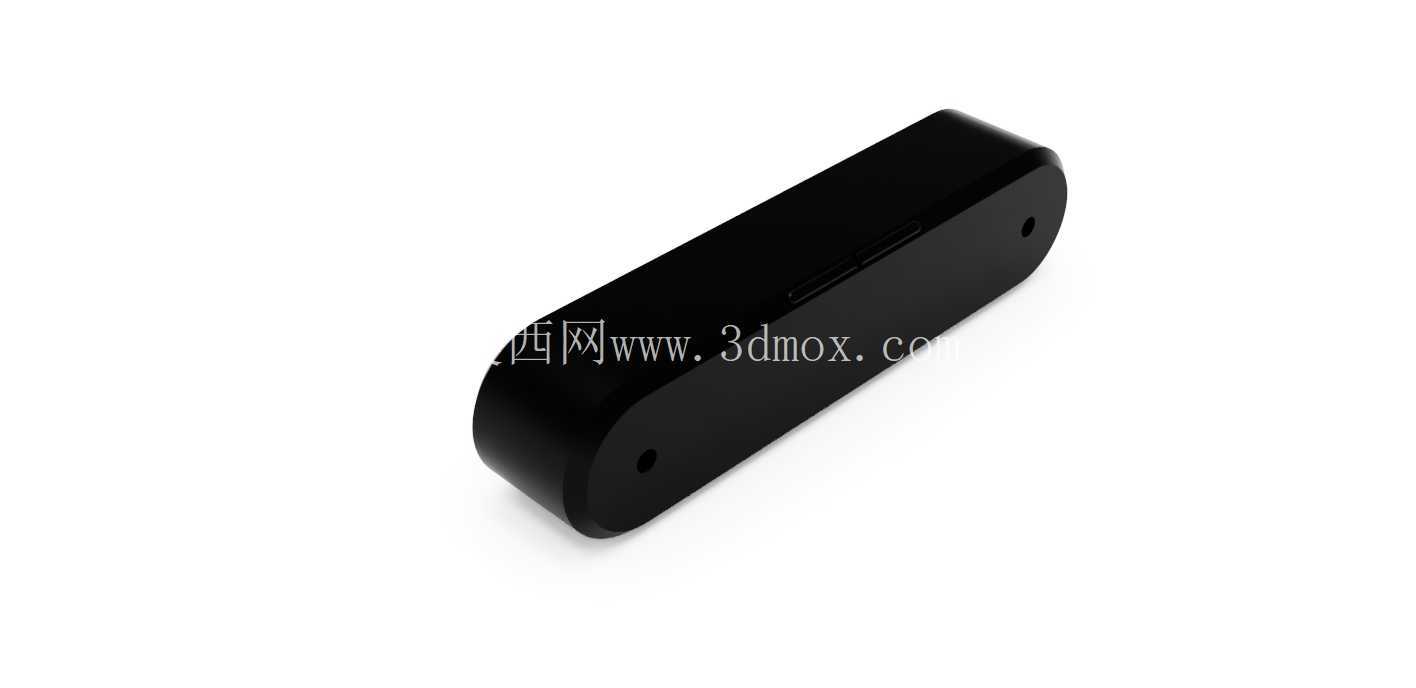

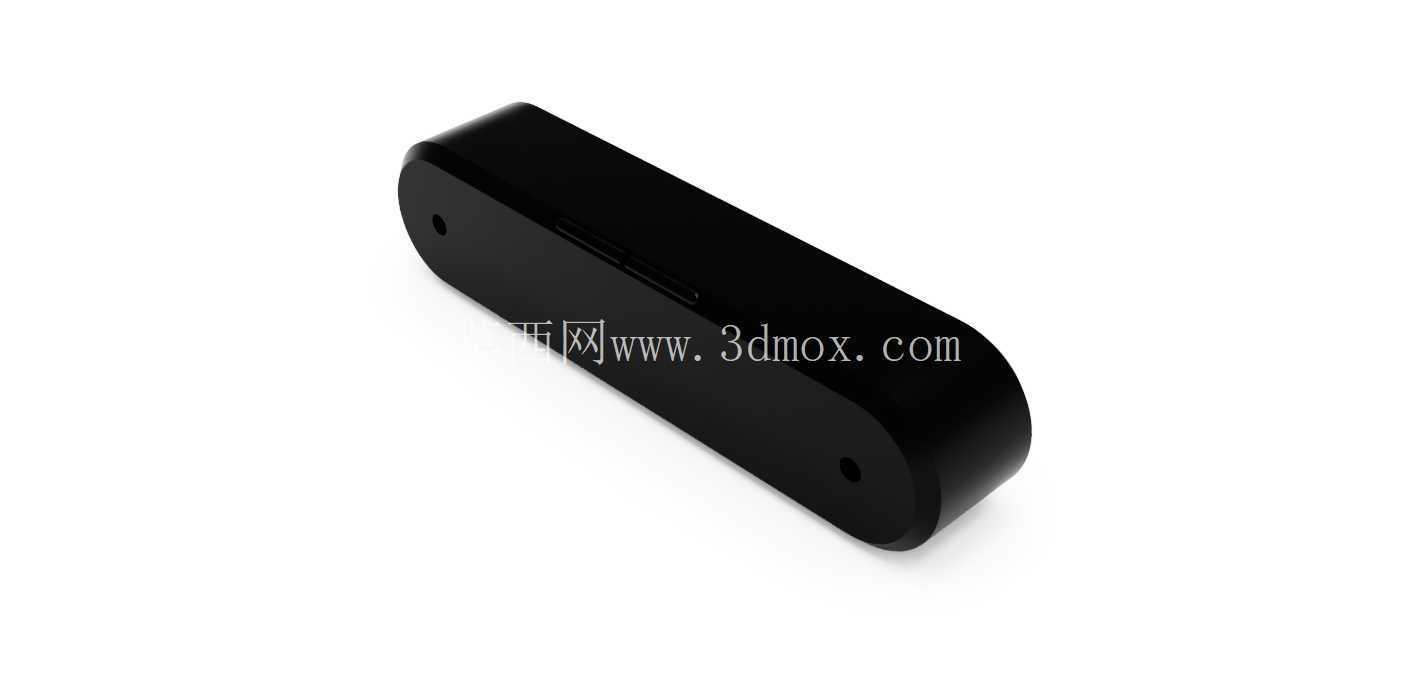

　　从安装适配的角度看，这款器件的整体外轮廓尺寸控制在124毫米×26毫米×29毫米，壳体背部预留了标准的安装定位孔位，不管是直接锁附在设备面板上，还是搭配定制的L型支架做角度调整，都不需要额外做复杂的转接结构，对于做紧凑型智能设备的结构设计人员来说，这种尺寸边界能大幅降低前期堆叠的难度，不用为了避让视觉模块反复调整内部其他器件的位置。在功能参数的匹配设计上，这款深度摄像头的深度分辨率最高支持1280×720，对应帧率可以达到90fps，这个参数组合刚好适配移动机器人的高速移动场景，不会因为帧率过低出现运动拖影导致深度数据跳变；视场角设置为水平87°、垂直58°，这个角度范围既不会因为视场过窄导致近距离大障碍物漏检，也不会因为视场过宽引入过多边缘畸变增加后期算法的校正工作量。测距精度方面，在4米范围内的测量误差可以控制在2%以内，最小探测距离为0.6米，刚好覆盖工业场景下大部分近距离避障、工件定位的需求区间，不会出现近距离盲区导致设备碰撞的问题。接口部分采用USB-C（USB3.1 Gen1）设计，接口位置设置在壳体的一端侧面，接线后线材不会突出到壳体正面遮挡光学窗口，同时USB3.1的带宽足够支撑高分辨率深度数据与RGB数据的同步传输，不需要额外布设供电线路，单根线缆就能完成数据传输与供电，能简化设备内部的走线设计。

　　从结构可靠性的角度看，壳体采用硬质工程塑料注塑成型，三个光学窗口的位置做了内凹设计，能避免安装或者使用过程中刮花光学镜片，窗口边缘做了遮光倒角处理，减少环境杂光对红外模组的干扰，提升深度数据输出的稳定性。在实际项目应用中，这类深度摄像头除了用在工业移动机器人的避障与定位上，还可以集成在自助服务设备上做活体检测与手势识别，也能搭载在三维扫描设备上做快速的物体轮廓重建，不同场景下的安装需求虽然有差异，但这款器件的通用安装孔位与标准USB接口，能适配绝大多数的安装场景，不需要针对特定场景做额外的结构修改。

　　做三维建模的时候，需要重点注意三个光学窗口的同轴度公差，以及接口位置与壳体的配合间隙，如果窗口同轴度偏差过大，会导致双目匹配的误差增大，直接影响最终的测距精度；接口位置如果预留间隙不足，会出现USB插头插不到位导致接触不良的问题。另外壳体的边角都做了R角过渡处理，没有尖锐的棱角，在设备安装维护的时候不会划伤操作人员，也能减少磕碰导致的壳体开裂风险。对于做智能设备集成的工程师来说，拿到这类三维模型的时候，首先要核对安装孔位的位置尺寸与接口的伸出空间，确保在自己的设备结构中有足够的安装与操作空间，其次要确认光学窗口的视场范围内没有其他结构件遮挡，避免出现深度数据缺失的问题。这款深度摄像头的结构设计没有多余的装饰性特征，所有的外形特征都是围绕功能实现与安装便利性展开，是典型的工业级功能优先的设计思路，没有消费类电子产品那种过度的曲面造型，不管是做结构堆叠仿真还是安装干涉检查，模型的特征都足够清晰，能直接导入到装配体中做整体的布局验证。
