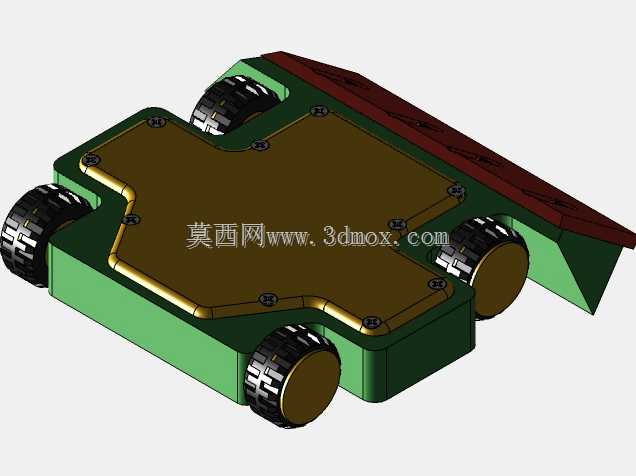

四轮驱动微型蚂蚁楔移动机器人结构

这款微型移动载体的设计初衷，是面向狭小空间内的巡检、轻载物料转运以及教学实验场景开发，整体采用四轮独立驱动布局，选用N20减速电机作为动力输出单元，搭配乐高规格车轮，在保证足够抓地力的同时，大幅压缩了整机的竖向安装空间。设计阶段优先考虑了3D打印的工艺适配性，底盘与轮毂结构推荐采用TPU或者尼龙材料打印，这类材料具备足够的韧性与抗冲击性能，能够抵消移动过程中来自地面的颠簸震动，避免硬脆材料打印件在磕碰中出现开裂问题；顶板与楔块结构选用铝合金加工，在控制整体重量的前提下，保证上层搭载平台的结构刚度，避免搭载传感器或者轻载工件时出现结构形变。整机的布局充分考虑了安装边界约束，四个车轮分别布置在底盘四角，轮组突出底盘侧边的尺寸控制在极小范围内，能够让整机顺利通过狭窄的通道间隙，不会因为轮组外凸出现卡滞问题；上层铝制顶板预留了通用安装孔位，可根据实际使用需求加装微型摄像头、红外避障传感器或者轻载执行末端，拓展不同的作业功能。设计过程中特意对供电模块的安装空间做了适配，要求选用厚度极薄的电池组嵌入底盘内部夹层，不会额外增加整机高度，在常规配置下整机重量控制在12盎司左右，移动过程中惯性小，转向灵活，能够在平整的桌面、实验台或者工业设备的狭窄间隙内平稳行进。楔块结构布置在整机尾部，采用斜向过渡设计，既可以在移动过程中推开路径上的细小障碍物，也能作为尾部的防护结构，避免行进过程中剐蹭到后方的线路或者设备部件。轮组与电机的安装位做了定位凸台设计，组装时不需要额外做位置校准，直接将电机卡入定位槽后通过紧固件固定即可，降低了组装调试的难度，模块化的拆分设计也方便后续更换损坏的电机或者轮组部件，不需要整体拆解底盘结构。底盘内部预留了走线槽位，电机供电线、上层传感器的信号线都可以通过线槽规整布置，不会出现线路外露被轮组卷入的问题，整体结构没有复杂的曲面特征，不管是3D打印制作原型还是小批量加工生产，都具备较好的工艺可行性，适合作为小型移动机器人的基础开发平台，适配不同场景下的定制化改装需求。
