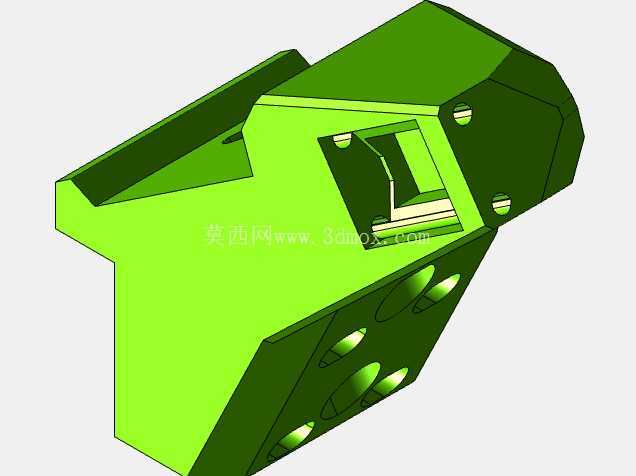

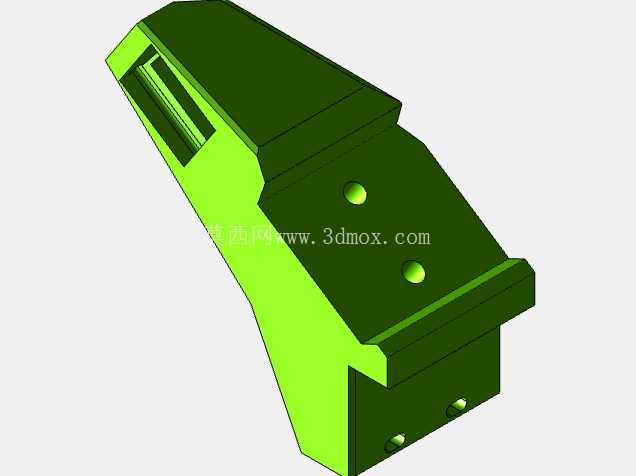

适配MGN12H滑轨的V-Core3Z臂混装结构件

在桌面级FDM3D打印机的DIY改装与性能升级场景中，Z轴传动与导向结构的匹配度直接决定了打印平台升降的平稳性，进而影响大尺寸打印件的层纹一致性、Z轴定位精度以及高速打印下的整机振动水平。这款适配MGN12H线性滑轨的Rat Rig V-Core3Z臂混装结构件，正是针对原有V-Core3机型Z轴导向模块的兼容性痛点做的重制优化，核心解决了原版结构仅支持单一规格滑架、用户更换不同批次或品牌滑轨时需要二次打磨修改安装位的问题。

从实际装机用途来看，该结构件承担着Z轴滑架与X轴龙门传动端的连接承载作用，既要传递Z轴丝杆的升降驱动力，又要为线性滑轨的滑块提供刚性安装基准，同时还要兼顾走线避让、运动干涉规避的需求。日常打印作业中，Z轴需要频繁做微米级的进给动作，尤其是在打印层高0.1mm以下的高精度模型时，安装位的形位公差偏差会直接被放大到打印件表面，因此该结构件的安装孔位同轴度、安装面平面度都做了针对性的公差收敛，避免装配后出现滑轨卡滞、滑块预压异常的问题。

功能特性层面，这款重制结构件同时兼容MGN12H与MGN12C两种规格的滑架模块，两种滑块的安装孔距、锁紧面高度存在细微差异，设计时在安装位做了兼容式的沉台与避让槽，不需要额外加装转接片就能直接锁紧固定，减少了装配累积误差。结构上做了局部的轻量化镂空设计，镂空位置均选在非受力的冗余区域，既降低了Z轴运动端的整体重量，减少丝杆启停时的惯性冲击，又没有削弱安装位的结构刚性，避免高速升降时出现连接臂形变。走线槽位做了内凹式设计，将Z轴限位开关线、热端加热线的走线路径整合在结构件内侧，避免运动过程中管线与机架、传动带发生剐蹭。

设计思路上，没有沿用原版结构的等壁厚设计，而是通过有限元受力分析对受力路径做了加强：在滑块安装面与丝杆连接座的衔接位置做了加厚的加强筋，筋位走向完全匹配升降时的受力方向，避免长期受力后出现安装面蠕变偏移；针对原版结构容易出现的滑块锁紧后应力集中问题，在安装孔周边做了应力释放槽，避免螺丝锁紧时结构件形变导致滑轨预压过大、运行阻力升高。考虑到DIY用户大多采用FDM工艺自行打印该零件，所有悬空面的倾斜角度都控制在45度以上，打印时不需要额外添加支撑，减少后期支撑拆除的工作量，同时避免支撑面残留影响安装精度。

外形尺寸与安装边界方面，该结构件整体轮廓完全匹配原版V-Core3Z臂的安装空间，不需要修改机架上的其他固定孔位就能直接替换原有零件，横向最大宽度控制在原版尺寸范围内，不会和两侧的Z轴立柱发生运动干涉；滑块安装面的高度与原版保持一致，替换后不需要重新调整Z轴零点位置，也不会改变原有打印平台的最大成型高度。丝杆连接位的孔径与同轴度和原版完全通用，适配原有机型的T8丝杆或者升级后的滚珠丝杆，锁紧螺丝的规格也和原版保持统一，用户装机时不需要额外采购非标紧固件。安装时需要注意，先将滑块预固定在结构件上，再将滑轨整体装入机架后再完全锁紧螺丝，避免装配时出现别劲导致滑轨运行不畅，锁紧后手动滑动Z轴全程确认无卡滞点，再调整丝杆的同轴度即可完成装配，整个替换过程不需要对其他部件做任何修改。
